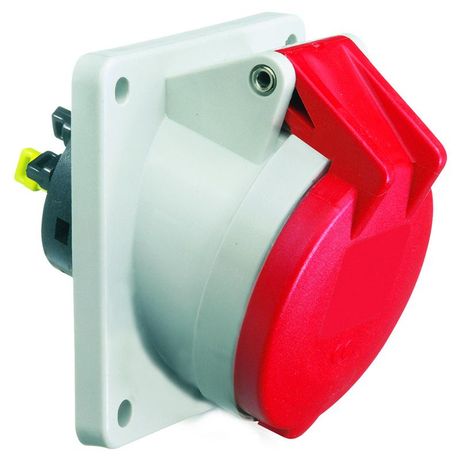

Розетка встраиваемая 16A 5р(3P+N+PE) 6h 400V IP54 85х85 Quick-Connect I 12982-Bals Bals

Розетка встраиваемая 16А 5P (3P+N+PE) 6-полюсная 400В IP54 85x85 Quick-Connect от Bals предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости и влаги. Модель с быстрозажимными клеммами ускоряет монтаж и снижает риск ошибок при подключении.

Назначение и область применения

Розетка встраиваемая 16А 5P (3P+N+PE) 6-полюсная 400В IP54 85x85 Quick-Connect используется для подключения трёхфазных потребителей мощностью до 16 А при напряжении 400 В. Подходит для установки на производстве, в цехах, на объектах с жёсткими условиями эксплуатации - например, на станках, конвейерах, насосных системах, сварочном оборудовании. Защита IP54 позволяет использовать её в помещениях с высокой запылённостью или возможным попаданием брызг воды.

Технические характеристики

• Максимальный ток: 16 А - рассчитана на длительную работу с нагрузкой до этого значения;
• Напряжение: 400 В - соответствует стандартному трёхфазному сетевому напряжению в промышленных сетях;
• Количество полюсов: 5 (3 фазы + N + PE) - обеспечивает полноценное подключение с защитным заземлением;
• Тип подключения: безвинтовая клемма (Quick-Connect) - позволяет зафиксировать провода одним движением, без инструментов;
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Габариты: 85×85 мм - совместима с типовыми монтажными коробками и рамками;
• Оrientация подключения: наклонная / угловая - удобна для подвода кабеля снизу или сбоку, особенно в плотных распределительных шкафах;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам, не проводит ток;
• Цвет: красный - визуально выделяет устройство среди других элементов, что помогает при обслуживании и диагностике.

Совместимость и монтаж

Розетка встраиваемая 16А 5P (3P+N+PE) 6-полюсная 400В IP54 85x85 Quick-Connect устанавливается в стандартную круглую или квадратную монтажную коробку глубиной не менее 50 мм. Диаметр посадочного отверстия должен соответствовать габаритам 85×85 мм. Кабели сечением до 4 мм2 можно подключить без предварительной подготовки - изоляция снимается автоматически при вставке в клемму. Убедитесь, что провода не имеют повреждений жил - это гарантирует надёжный контакт. Наклонная ориентация требует свободного пространства под устройством для входа кабеля - проверьте расположение трубопроводов и кабельных каналов перед монтажом.

Безопасность и стандарты

Розетка Bals 12982-bals соответствует требованиям ГОСТ Р 51321.1 и IEC 60309-2 для промышленных розеток. Конструкция исключает случайное отсоединение под нагрузкой благодаря механической фиксации вилки. Отсутствие открытых токоведущих частей после установки снижает риск поражения током. Цветовая маркировка (красный) не является обязательной нормой, но служит сигналом для персонала - такая розетка обычно питает оборудование с более высоким классом опасности.

Преимущества

• Быстрый монтаж: безвинтовые клеммы экономят время при установке и замене;
• Удобная форма: наклонная ориентация упрощает прокладку кабеля в ограниченном пространстве;
• Высокая степень защиты: IP54 делает розетку пригодной для условий производства, где есть пыль и влага;
• Чёткая цветовая сигнализация: красный цвет помогает отличить эту розетку от однофазных или низковольтных аналогов;
• Совместимость с популярными монтажными коробками: легко заменить старую модель без доработки стеновой ниши.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении;
• Не рекомендована для использования вне помещений без дополнительной защиты от осадков и прямого солнца;
• Подходит только для медных проводов сечением до 4 мм2 - алюминиевые или многожильные провода с большими сечениями не подходят;
• Запрещено применять в местах с температурой ниже -25 C или выше +55 C - материал корпуса теряет прочность при экстремальных температурах;
• Не следует использовать в качестве коммутационного аппарата - розетка не предназначена для частого включения/выключения под нагрузкой.

Примеры использования

• Трёхфазный станок с ЧПУ в металлообрабатывающем цехе;
• Конвейерная лента с двигателями 380 В в пищевой промышленности;
• Сварочный аппарат с заземлением на ремонтной базе;
• Насосная группа в канализационной станции с риском брызг воды;
• Электрооборудование в логистических складах с высокой запылённостью.

Практические советы

• Перед установкой всегда отключите питание и проверьте отсутствие напряжения тестером - даже при использовании Quick-Connect безопасность важнее скорости;
• Используйте кабель с жилами одинакового сечения - смешивание 1,5 мм2 и 4 мм2 может вызвать плохой контакт в одной из клемм;
• Проверьте соответствие диаметра монтажной коробки - если она меньше 85 мм, розетка не войдёт;
• При замене старой розетки сохраните порядок подключения фаз L1/L2/L3, нуль N и землю PE - неверная коммутация может повредить оборудование;
• Регулярно осматривайте контакты - хотя клеммы самозажимные, через 2–3 года возможно ослабление из-за вибраций на производстве.
