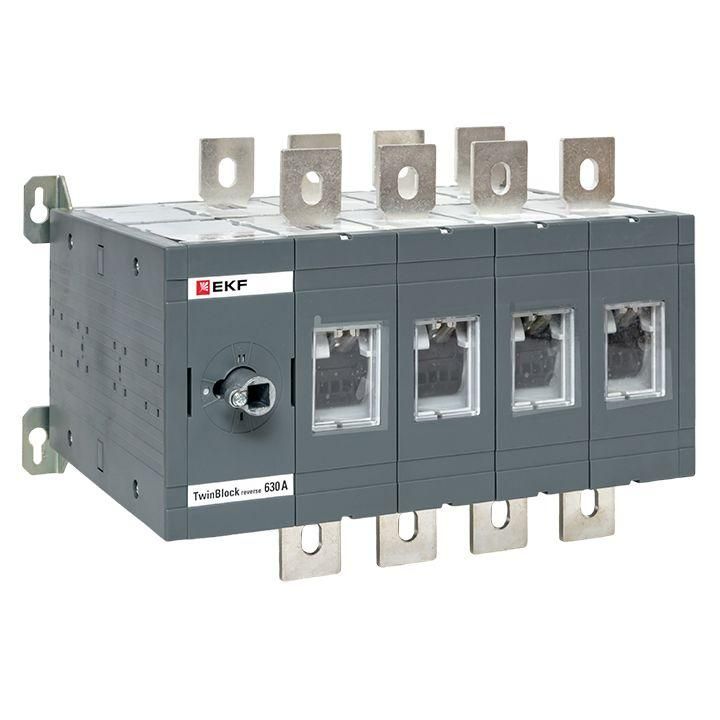

Рубильник 630A 4P реверсивный без рукоятки управления TwinBlock EKF PROxima предназначен для коммутации и разъединения электрических цепей с током до 630 А в системах распределения энергии, особенно там, где требуется переключение между основным и резервным источником питания. Этот рубильник - часть серии TwinBlock от EKF, рассчитан на жесткие условия промышленного монтажа и работает без внешней рукоятки управления.

Назначение и область применения

Рубильник 630A 4P реверсивный без рукоятки управления TwinBlock EKF PROxima используется для безопасного переключения нагрузки между двумя источниками электроэнергии - например, между сетью и генератором или между двумя секциями шины. Он обеспечивает механический разрыв цепи с индикацией положений: I (включен в первую линию), 0 (выключено), II (включен во вторую линию). Подходит для установки в распределительные щиты промышленных объектов: заводские линии, насосные станции, системы автономного электроснабжения, конвейеры с двигателями большой мощности.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток этой величины без перегрева.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, 50/60 Гц.
• Количество полюсов: 4 - позволяет отключать все три фазы и ноль одновременно.
• Реверсивный переключатель: да - имеет два рабочих положения (I и II) и нейтральное (0).
• Условный ток короткого замыкания: 90 кА - выдерживает кратковременные сверхтоки при КЗ до этого значения.
• Кратковременно выдерживаемый ток: 20 кА - сохраняет целостность при токе 20 кА в течение времени срабатывания защиты.
• Степень защиты: IP00 - не защищён от пыли и воды; требует установки внутри закрытого корпуса.
• Тип подключения: болтовое - провода крепятся винтами к контактам, без быстроразъёмных элементов.
• Способ монтажа: на монтажную плату - устанавливается на изолирующую пластину внутри щита.
• Вспомогательные контакты: отсутствуют - не имеет сигнализирующих или блокировочных контактов.

Совместимость и монтаж

Рубильник 630A 4P реверсивный без рукоятки управления TwinBlock EKF PROxima монтируется исключительно на монтажную плату в распределительном щите. Для работы необходима фиксация с помощью крепёжных отверстий, указанных в техническом чертеже. Поскольку рукоятка управления отсутствует, управление осуществляется через внешний механизм - например, поворотный рычаг, установленный на лицевой панели щита. Убедитесь, что зазор перед рубильником достаточен для свободного перемещения рычага. Болтовые соединения требуют контроля момента затяжки - переусиливать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

Рубильник соответствует требованиям к разъединителям для промышленного оборудования. Несмотря на высокую коммутационную способность (90 кА), он не является автоматическим выключателем - не обеспечивает защиту от перегрузок и КЗ. Его задача - только размыкание цепи вручную. Применяется совместно с предохранителями или автоматическими выключателями, которые обеспечивают защиту. Отсутствие степени защиты IP00 делает невозможным использование вне герметичного корпуса.

Преимущества

• Высокая коммутационная надёжность - способен переключать нагрузку даже при пусковых токах двигателей и высокой индуктивности.
• Чёткая индикация положений (I–0–II) снижает риск ошибок при оперативном переключении.
• Прочная конструкция - металлические детали и усиленные контакты обеспечивают долгий срок службы при частых переключениях.
• Совместимость с другими компонентами серии TwinBlock - легко интегрируется в сборочные решения EKF.

Ограничения применения

• Не допускается применение вне закрытого щита - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения.
• Не предназначен для частого включения/отключения под нагрузкой - хотя и выдерживает переключение под током, рекомендовано минимизировать такие операции для продления срока службы.
• Отсутствие вспомогательных контактов - невозможно реализовать блокировки, сигналы состояния или удалённое управление без внешних модулей.
• Требуется ручное управление - не подходит для автоматических систем без дополнительного привода.

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии.
• Работа в двухсекционных распределительных щитах - переключение нагрузки с одной шины на другую при обслуживании.
• Использование в системах бесперебойного питания (UPS) с резервными линиями, где важен явный разрыв цепи.
• Энергообеспечение насосных станций, где необходимо гарантированное отключение всех четырёх проводников.

Практические советы

• Выбирайте монтажную плату с достаточным запасом прочности - рубильник весит значительную массу, и вибрации могут ослабить крепления.
• Обязательно используйте защитные крышки или дверцы щита - IP00 означает открытую конструкцию, опасную для персонала.
• Проверьте посадочные размеры перед заказом - серия TwinBlock имеет стандартизированные крепёжные отверстия, но они отличаются от других производителей.
• Для автоматизации добавьте внешний привод или кнопочный пост - сам рубильник не имеет механизма дистанционного управления.
• При монтаже соблюдайте порядок подключения: сначала питание, потом нагрузка - так снижается риск дугового замыкания.
