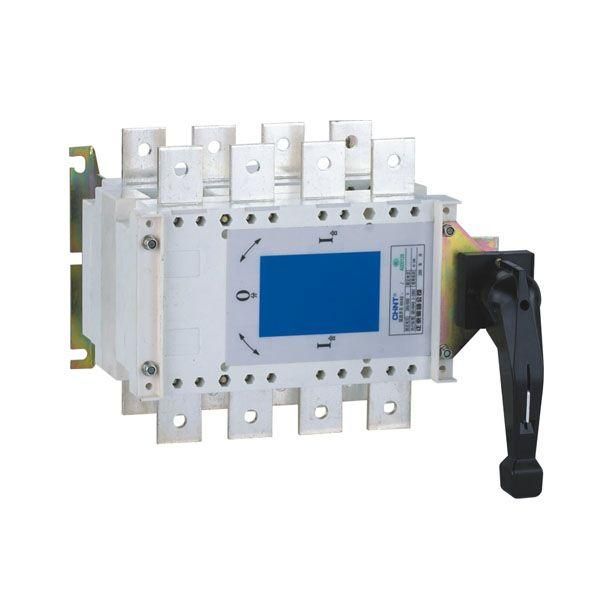

Рубильник перекидной NH40-2000/3CS ,3P ,2000А, 3 положения I-0-II , стандартная рукоятка управления | 393380 CHINT

Рубильник перекидной NH40-2000/3CS — это трёхполюсный разъединитель с номинальным током 2000 А, предназначенный для безопасного отключения и переключения силовых цепей в распределительных системах. Бренд CHINT обеспечивает надёжность и соответствие промышленным стандартам, а артикул 393380 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Рубильник перекидной NH40-2000/3CS используется для механического отключения и переключения электрических цепей переменного тока до 690 В и постоянного тока до 440 В. Он применяется в качестве главного выключателя в низковольтных комплектных устройствах: ВРУ, распределительных щитах, ящиках управления, промышленных станциях и других системах, где требуется физическое отключение питания для обслуживания или ремонта.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2000 А
• Номинальное напряжение: 400–690 В (переменный ток), до 440 В (постоянный ток)
• Кратковременно выдерживаемый ток: 50 кА (при коротком замыкании)
• Коммутируемая мощность (AC-3): 450 кВт
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип управления: поворотная удлинённая рукоятка, черного цвета
• Конструкция: комплектное устройство в герметичном корпусе
• Положения: I-0-II — два рабочих состояния и нейтральное ("выключено")
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Рубильник NH40-2000/3CS предназначен для установки в сборочные рамы и шкафы, соответствующие габаритам серии NH40. Монтаж выполняется на DIN-рейку или через крепёжные отверстия в корпусе — уточните требования к посадочному месту в документации шкафа. Удлинённая рукоятка обеспечивает удобный доступ даже при ограниченном пространстве перед шкафом. Подключение проводов осуществляется снизу или сверху — проверьте направление входа/выхода в проекте. Для работы с током 2000 А требуются медные шины или кабели сечением не менее 3x240 мм².

Безопасность и стандарты

Рубильник NH40-2000/3CS соответствует международным нормам для разъединителей (IEC 60947-3). Его использование в качестве главного выключателя подтверждает соответствие требованиям безопасности при отключении питания. IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних воздействий — не устанавливайте в сырых, пыльных или открытых помещениях без дополнительной защиты.

Преимущества

• Высокая коммутационная способность — выдерживает токи КЗ до 50 кА
• Механическая надёжность: рукоятка с фиксацией в трёх положениях предотвращает случайное включение
• Подходит для частого переключения в режимах “I-0-II” — например, при переходе на резервный источник
• Компактная конструкция в едином корпусе снижает риск ошибок при монтаже
• Совместим со стандартными шкафами серии NH40 — легко заменить аналогичную модель

Ограничения применения

• Не предназначен для автоматического отключения — работает только вручную
• Отсутствие вспомогательных контактов — нельзя использовать для сигнализации или блокировок
• Защита IP20 запрещает применение во влажных, пыльных или наружных условиях без бокса
• Не рассчитан на работу с нагрузкой выше 450 кВт при AC-3 — не используйте для частотных преобразователей или двигателей с высокой пусковой нагрузкой без учёта коэффициента
• Требуется ручное управление — не подходит для удалённого или программного управления

Примеры использования

• Главный рубильник в ВРУ промышленного цеха — отключение питания всего участка перед плановым обслуживанием
• Переключение между основным и резервным питанием в системе бесперебойного энергоснабжения
• Отключающее устройство перед частотным преобразователем — для изоляции цепи при аварии
• Распределительный шкаф на насосной станции — ручное отключение насосов для ремонта

Практические советы

• Проверьте посадочные размеры шкафа — корпус NH40-2000/3CS имеет специфические крепления, совместимые только с другими изделиями серии NH40
• При монтаже соблюдайте минимальные зазоры между фазами — ток 2000 А требует чёткого соблюдения изоляционных расстояний
• Не используйте этот рубильник как замену автоматическому выключателю — он не защищает от перегрузок и КЗ, только отключает цепь
• Для удобства обслуживания рекомендуется установить предупредительные плакаты рядом с рукояткой: “Отключено — ремонт!”
• При замене старого оборудования — убедитесь, что новый рубильник NH40-2000/3CS имеет ту же длину рукоятки и тип крепления
