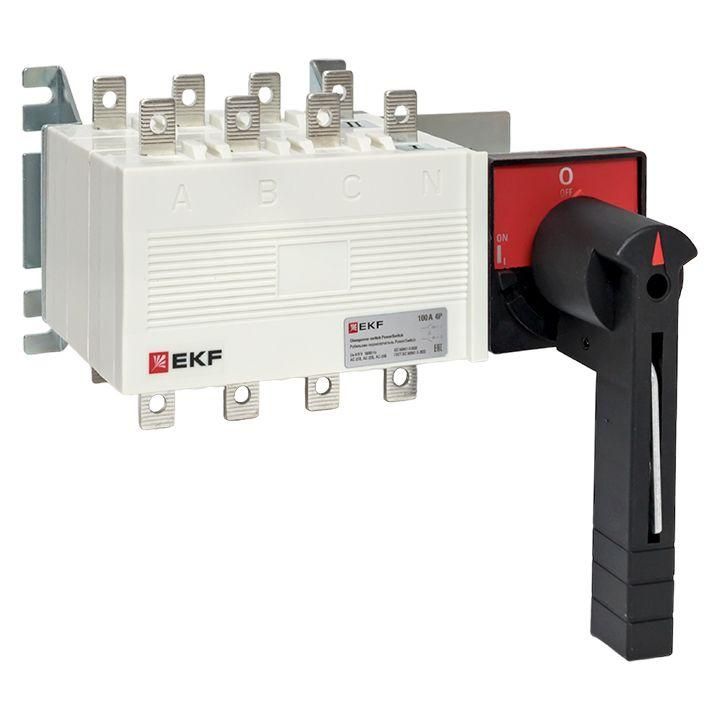

Рубильник-переключатель 100A 4P c рукояткой управления для прямой установки PowerSwitch | pscs-100-4 EKF

Рубильник-переключатель 100 ампер 4 полюса с рукояткой управления для прямой установки - это механический коммутационный аппарат от EKF, предназначенный для ручного отключения и включения четырёхпроводных трёхфазных цепей до 660 В. Артикул PSCS-100-4 используется там, где требуется надёжное, неавтоматическое управление питанием без частых операций.

Назначение и область применения

Рубильник-переключатель 100 ампер 4 полюса с рукояткой управления для прямой установки применяется в системах распределения электроэнергии для ручного отключения нагрузки в аварийных ситуациях, при обслуживании оборудования или плановых работах. Подходит для использования в силовых щитах, на производствах с трёхфазными двигателями, конвейерах, сварочных аппаратах и других установках, где нужна жёсткая фиксация состояния питания. Не предназначен для частого включения/отключения - только для нечастых операций.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 660 В - работает в сетях переменного тока до 660 В, 50 Гц.
• Четыре полюса - позволяет одновременно отключать все три фазы и ноль (L1, L2, L3, N).
• Условный ток короткого замыкания: 2,84 кА - способен выдерживать кратковременные КЗ до этой величины без разрушения.
• Кратковременно выдерживаемый ток: 2 кА - максимальный ток, который может проходить через контакты в течение времени срабатывания автоматического выключателя.
• Тип присоединения: болтовое - провода крепятся винтами к клеммам, требует предварительной подготовки концов.
• Реверсивный переключатель - позволяет менять направление тока между двумя источниками (например, основной и резервный питание).
• Блокировка рукоятки - фиксирует положение в одном из состояний (вкл./выкл.), исключая случайное включение.
• Тип рукоятки: поворотный рычаг - удобен для быстрого действия одной рукой, имеет чёткие позиции “вкл” и “выкл”.
• Степень защиты IP00 - нет защиты от пыли и воды; использовать только внутри закрытых щитов.
• Конструкция: встраиваемое устройство - монтируется на монтажную плату или DIN-рейку в щите.
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации.

Совместимость и монтаж

Рубильник-переключатель 100 ампер 4 полюса с рукояткой управления для прямой установки совместим с любыми стандартными щитами, имеющими место для установки на монтажную плату. Для монтажа необходимо:

• Вырезать отверстие по контуру корпуса (размеры указаны в чертежах EKF).
• Закрепить устройство винтами или защёлками на монтажной плате.
• Подключить провода к клеммам с помощью болтов - момент затяжки не более 1,5–2 Нм.
• Обязательно соблюдать полярность при подключении фаз и нуля.

Не допускается установка вне щита - IP00 не защищает от внешних воздействий. Устройство не рассчитано на настенную установку или использование в условиях повышенной влажности.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для ручных коммутационных аппаратов. Конструкция обеспечивает двойное размыкание на каждый полюс - это гарантирует полное отключение цепи даже при частичном выходе одного контакта из строя. Контакты выполнены из медного сплава с серебряным покрытием - снижают нагрев и увеличивают срок службы. Оболочка изготовлена из стеклофибровой ненасыщенной полиэфирной смолы - материал устойчив к возгоранию, химическим веществам и механическим ударам. Блокировка рукоятки предотвращает ошибочное включение при проведении ремонтных работ.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - минимизирует дугу и продлевает жизнь контактов.
• Двойное размыкание на полюс - высокая надёжность отключения.
• Фиксация рукоятки - безопасность при работе на оборудовании.
• Реверсивная функция - позволяет переключать питание между двумя источниками без дополнительных переключателей.
• Высокая прочность корпуса - устойчив к вибрациям и механическим повреждениям в промышленной среде.

Ограничения применения

• Не подходит для частого включения/отключения - риск перегрева и износа контактов.
• IP00 - нельзя использовать в помещениях с пылью, влагой, брызгами или открытом воздухе.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния.
• Требуется ручное управление - неавтоматический тип, не сочетается с системами АСУ ТП без внешней логики.
• Не предназначен для защиты от перегрузок или КЗ - обязательно должен использоваться в паре с автоматическими выключателями или предохранителями.

Примеры использования

• Главный рубильник в распределительном щите промышленного станка с трёхфазным двигателем.
• Переключатель между основным и резервным источником питания на участке с критической нагрузкой.
• Отключающее устройство перед сервисным обслуживанием конвейерной линии.
• Ручной отсекатель в цепи сварочного аппарата для безопасного доступа к кабельным соединениям.

Практические советы

• При выборе убедитесь, что посадочные размеры подходят под ваш щит - проверьте чертёж EKF для PSCS-100-4.
• Используйте только качественные медные провода с площадью сечения, соответствующей 100 А (минимум 25 мм2).
• После монтажа проверьте плотность затяжки клемм - слабые соединения вызывают нагрев и выход из строя.
• При необходимости блокировки используйте замок или пломбу на рукоятке - особенно при работах в команде.
• Не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть в пределах -25…+40 C.
• Этот рубильник - часть системы безопасности, а не её замена. Всегда комбинируйте его с автоматическими защитными устройствами.
