Рубильник ВР32-35 А70220 250А УХЛ3 КЭАЗ 103392

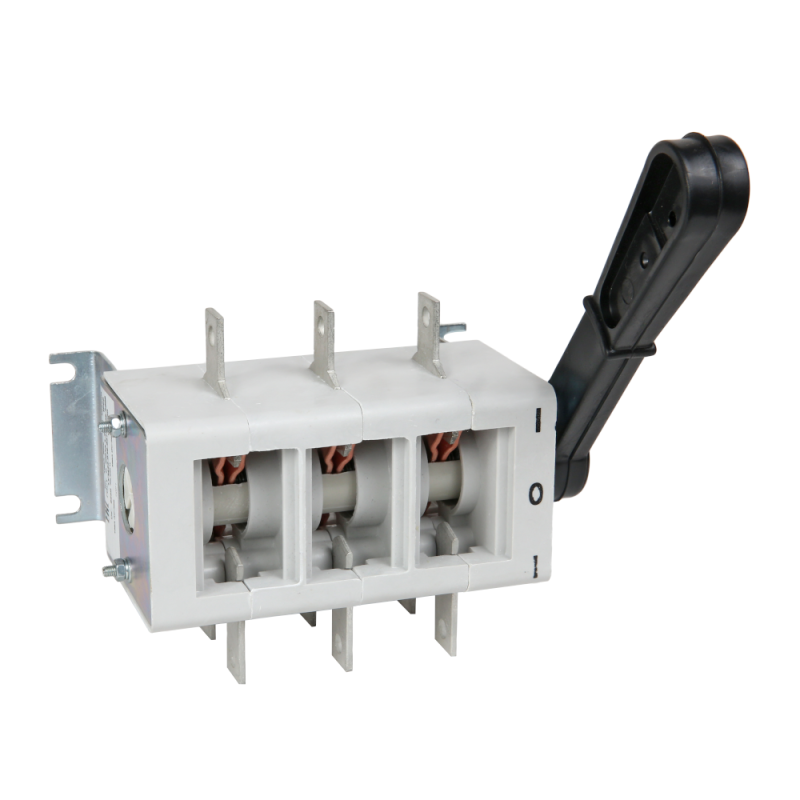

Выключатель-разъединитель ВР32-35-А70220-250А-УХЛ3 от КЭАЗ - это стационарный трёхполюсный рубильник с рычажным управлением, предназначенный для безопасного отключения цепей в распределительных щитах. Он сочетает функции сервисного, аварийного и предохранительного выключателя, обеспечивает надёжную коммутацию до 250 А и подходит для работы в условиях УХЛ3.

Назначение и область применения

Выключатель-разъединитель ВР32-35-А70220-250А-УХЛ3 используется для ручного отключения электрической цепи без нагрузки или с минимальной нагрузкой. Его основная задача - обеспечение безопасности при обслуживании оборудования: он создаёт видимый разрыв цепи, что требуется по правилам электробезопасности. Применяется в силовых распределительных щитах промышленных объектов, на участках с высокой нагрузкой - например, на станках, насосных группах, конвейерах, системах вентиляции. Также подходит в качестве устройства аварийной остановки и для отключения питания перед ремонтом.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток этой величины без перегрева.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Номинальное напряжение изоляции: 660 В - допустимо использование в сетях до этого значения.
• Род тока: переменный (AC) и постоянный (DC) - работает в обоих режимах.
• Частота: 50/60 Гц - совместим с промышленными сетями России и Европы.
• Условный ток короткого замыкания: 14 кА - выдерживает кратковременные импульсы тока КЗ до этой величины.
• Номинальная мощность AC-3 400 В: 100 кВт - позволяет отключать двигатели мощностью до этого значения.
• Максимальное сечение кабеля: 150 мм2 - подходит для толстых медных жил.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.
• Габариты: 172,5×162×124 мм - компактный размер для плотной сборки в шкафах.
• Тип присоединения: винтовые зажимы - надёжное соединение с кабелем.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита.
• Тип рукоятки: рычажный - удобный для ручного управления, несъёмный.
• Направление включения: два - можно включать в двух положениях (вперёд/назад), что повышает гибкость монтажа.

Совместимость и монтаж

Выключатель-разъединитель ВР32-35-А70220-250А-УХЛ3 предназначен для установки в распределительные щиты. Монтаж осуществляется на монтажную плиту с помощью четырёх отверстий под крепёж. Подходит для фронтального монтажа - рукоятка выступает вперед, доступна для оператора даже при установленном лицевом щите. Для подключения используйте кабель сечением до 150 мм2. Винтовые зажимы затягиваются ключом, рекомендуется проверять момент затяжки согласно руководству завода-изготовителя. Обязательно соблюдайте требования к расстоянию между фазами и заземлению - устройство не имеет внутренней изоляции.

Безопасность и стандарты

Выключатель-разъединитель ВР32-35-А70220-250А-УХЛ3 соответствует ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Конструкция гарантирует визуальный разрыв цепи при отключении - важное условие для работ по техобслуживанию. Наличие двух направлений включения снижает риск случайного включения при неправильной ориентации. Однако, поскольку степень защиты IP00, устройство нельзя использовать вне защищённого корпуса - это исключает применение в открытых помещениях или на улице.

Преимущества

• Надёжная механическая конструкция - долгий срок службы без обслуживания.
• Высокая коммутационная способность - выдерживает токи КЗ до 14 кА.
• Функциональная универсальность - служит как сервисный, аварийный и предохранительный выключатель.
• Совместимость с большими сечениями кабелей - подходит для мощных потребителей.
• Климатическая устойчивость УХЛ3 - работает в суровых условиях производства.
• Две позиции включения - упрощают монтаж в ограниченном пространстве.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - только для отключения без тока или с малой нагрузкой.
• Степень защиты IP00 - обязательно должен быть установлен внутри закрытого щита, недопустимо использование на открытом воздухе или во влажных средах без корпуса.
• Отсутствие автоматической защиты - не заменяет автоматический выключатель или предохранитель.
• Не имеет контактных систем для сигнализации - не подходит для интеграции в системы контроля без внешних модулей.
• Несъёмная рукоятка - невозможно заменить или переустановить в другую сторону.

Примеры использования

• Отключение питания станка CNC перед техническим обслуживанием.
• Автоматическая остановка конвейера при аварии - как кнопка экстренного отключения.
• Изоляция группы насосов в промышленном водоснабжении.
• Разъединение входного кабеля в распределительном щите 400 В.
• Обеспечение видимого разрыва в цепи при плановых работах на оборудовании.

Практические советы

• Выбирайте этот выключатель-разъединитель ВР32-35-А70220-250А-УХЛ3, когда нужен надёжный ручной размыкатель, а не автоматический выключатель.
• При монтаже в щит убедитесь, что рядом есть достаточное свободное место для движения рукоятки - она перемещается в две стороны.
• Проверьте соответствие сечения кабеля (до 150 мм2) и тип зажима - не используйте многожильные провода без наконечников.
• Не устанавливайте в местах с возможным попаданием брызг, пыли или масла - IP00 не защищает от внешних воздействий.
• Для систем с несколькими источниками питания используйте этот рубильник как часть блокировки - чтобы гарантировать отсутствие напряжения при работе.
• При замене старого аналогичного устройства - сверьте габариты (172,5×162×124 мм) и шаг крепления - ВР32-35-А70220-250А-УХЛ3 легко заменяет другие модели серии ВР-32.
