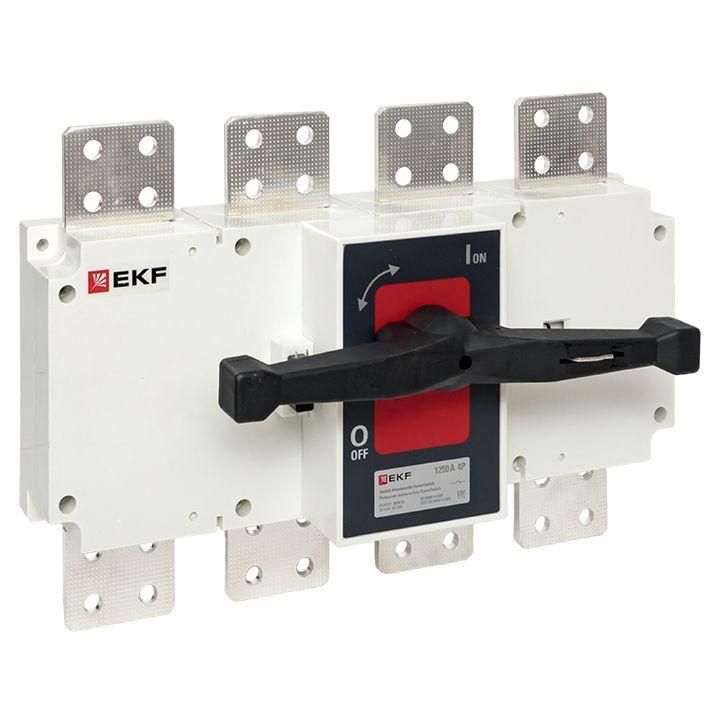

Рубильник-выключатель 1250A 4P c рукояткой управления для прямой установки PowerSwitch | psds-1250-4 EKF

Рубильник-выключатель EKF PSDS-1250-4 предназначен для ручного отключения и включения нагрузки в трёхфазных сетях до 690 В, где требуется надёжное механическое разъединение. Устройство применяется в силовых щитах с высокими требованиями к безопасности и долговечности.

Назначение и область применения

Рубильник-выключатель EKF PSDS-1250-4 используется для нечастых операций включения и отключения токов нагрузки в распределительных устройствах. Подходит для систем, где необходима явная визуальная изоляция цепи - например, в промышленных щитах, на входе в станки, конвейеры, насосные группы и другие мощные потребители. Не предназначен для автоматического отключения при перегрузках или КЗ - для этого требуются автоматические выключатели.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях переменного тока 50 Гц
• Номинальный ток: 1250 А - способен коммутировать токи до этой величины в нормальном режиме
• Количество полюсов: 4 - управление всеми фазами и нулём одновременно
• Условный ток короткого замыкания: 70 кА - выдерживает кратковременные импульсы КЗ до этой величины
• Кратковременно выдерживаемый ток: 50 кА - максимальный ток, который устройство может провести в течение времени срабатывания защиты
• Тип рукоятки: поворотный рычаг - позволяет легко переключать положение «ВКЛ/ОТКЛ»
• Тип присоединения: болтовое - для подключения шин и кабелей через винты
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жёсткую поверхность через отверстия
• Конструкция: встраиваемое устройство - проектируется для внутренней установки в распределительные щиты
• Блокировка рукоятки: есть - предотвращает случайное включение при обслуживании
• Количество НО контактов: 0 - нет вспомогательных контактов для сигнализации

Совместимость и монтаж

Рубильник-выключатель EKF PSDS-1250-4 монтируется на монтажную плату - рекомендуется использовать металлический основание с достаточной жёсткостью. Для подключения используйте кабели с площадью сечения, соответствующей номинальному току 1250 А. Болтовые зажимы рассчитаны на плотное соединение - соблюдайте момент затяжки, указанный в документации производителя. Установка возможна только в защищённых щитах - IP00 исключает использование вне корпуса. Рукоятка имеет два варианта установки: прямую и поворотную - выбирайте в зависимости от доступного пространства в щите.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электрической изоляции, характерным для промышленных рубильников. Конструкция обеспечивает двойное размыкание на каждый полюс - это гарантирует полное отключение цепи даже при частичном выходе одного контакта из строя. Материалы оболочки - ненасыщенная полиэфирная смола с армированием стекловолокном - обладают высокой огнестойкостью и устойчивостью к химическим воздействиям, включая CO₂. Серебряные контакты снижают переходное сопротивление и увеличивают срок службы. Блокировка рукоятки позволяет применить процедуру LOTO (Lock Out Tag Out) для безопасного техобслуживания.

Преимущества

• Высокая коммутационная способность - 70 кА при КЗ делает устройство подходящим для крупных промышленных объектов
• Двойное размыкание на полюс - повышает надёжность отключения
• Фиксация рукоятки - минимизирует риск аварийного включения при ремонте
• Медно-серебряные контакты - уменьшают нагрев и продлевают срок службы
• Универсальный тип рукоятки - можно установить в прямом или поворотном исполнении
• Оболочка из композитного материала - устойчива к механическим повреждениям и агрессивной среде

Ограничения применения

• Не подходит для частых включений - не является аппаратом для интенсивной коммутации
• IP00 - нельзя устанавливать в открытых местах, на улице или в сырых помещениях без корпуса
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния в систему контроля
• Требуется внешняя защита от КЗ - необходимо совмещать с автоматическими выключателями или предохранителями
• Не регулируется - не имеет тепловой или электромагнитной защиты

Примеры использования

• Главный рубильник перед группой станков в цехе
• Отключающее устройство на входе в преобразователь частоты
• Разъединитель в распределительном щите производственного участка
• Ручной отсекатель питания для сервисного обслуживания оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момента затяжки болтов - недостаточное усилие вызывает перегрев, избыточное - повреждает контакты
• Убедитесь, что в щите достаточно места для свободного движения рукоятки - особенно при поворотной установке
• Используйте блокировку рукоятки всегда при проведении работ - это обязательное условие безопасности
• Не используйте устройство в качестве замены автоматического выключателя - он не реагирует на перегрузки
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - наличие окисления требует очистки или замены
