Рубильник-выключатель 1600A 4P c рукояткой управления для прямой установки PowerSwitch | psds-1600-4 EKF

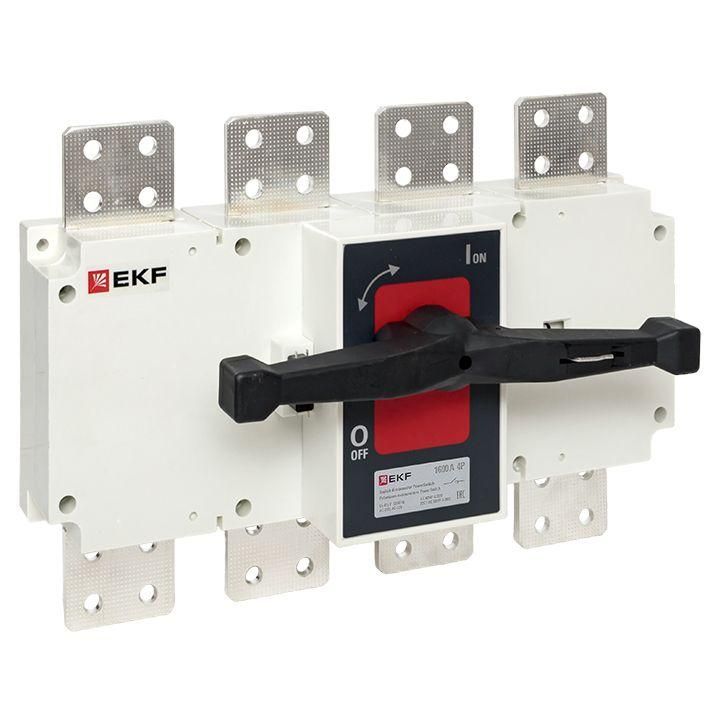

Рубильник-выключатель EKF PSDS-1600-4 - это четырёхполюсное устройство с рукояткой управления для ручного отключения и включения нагрузки в трёхфазных сетях до 690 В. Применяется в распределительных щитах как средство коммутации в условиях высоких токов и требует внешней защиты от КЗ.

Назначение и область применения

Рубильник-выключатель EKF PSDS-1600-4 предназначен для ручного, нечастого включения и отключения токов нагрузки в трёхфазных электросетях переменного тока частотой 50 Гц. Устройство не защищает от перегрузок и коротких замыканий - его задача - механическое разъединение цепи. Подходит для установки в распределительные щиты на промышленных объектах: станках, конвейерах, системах освещения, насосных станциях, где требуется надёжное отключение питания для обслуживания или аварийного отключения.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая промышленные системы 660–690 В.
• Номинальный ток: 1600 А - способен коммутировать большие токи нагрузки, соответствует требованиям крупных потребителей.
• Четыре полюса - позволяет отключать все три фазы и ноль одновременно, что важно для безопасности при работах на оборудовании.
• Условный ток короткого замыкания: 70 кА - указывает на предельную устойчивость к импульсным токам, но не является функцией автоматического отключения.
• Кратковременно выдерживаемый ток: 50 кА - способен выдерживать ток КЗ в течение времени срабатывания защитного аппарата (например, автомата или предохранителя).
• Тип рукоятки: поворотный рычаг - обеспечивает чёткий визуальный контроль положения (вкл/выкл) и удобное управление даже в перчатках.
• Степень защиты: IP00 - нет защиты от пыли и воды; устройство должно устанавливаться внутри закрытого шкафа или щита.
• Фиксация рукоятки - есть блокировка, предотвращающая случайное включение при проведении ремонтных работ.
• Тип присоединения: болтовое - провода крепятся через винты, требуют правильного момента затяжки.
• Способ монтажа: на монтажную плату - крепится к металлической пластине или DIN-рейке с помощью специальных кронштейнов (не встроенный в корпус щита).
• Двойное размыкание на полюс - каждый контакт имеет две точки разрыва, увеличивает надёжность отключения и снижает риск дугового замыкания.
• Контакты: медный сплав с серебряным покрытием - обеспечивают низкое переходное сопротивление и долгий срок службы при высоких токах.

Совместимость и монтаж

Рубильник-выключатель EKF PSDS-1600-4 совместим с любыми распределительными щитами, имеющими жёсткую монтажную плату или раму с отверстиями под крепёж. Для установки необходим доступ к задней части устройства - провода подводятся снизу или сбоку. Блокировка рукоятки требует наличия места для свободного движения рычага (минимум 100 мм в направлении поворота). Учитывайте посадочные размеры: устройство рассчитано на установку в щиты с глубиной не менее 300 мм. Не устанавливается в открытых помещениях или местах с возможностью попадания влаги, пыли, масла - из-за IP00 необходимо соблюдать условия внутреннего монтажа.

Безопасность и стандарты

Оболочка изготовлена из стекловолоконной ненасыщенной полиэфирной смолы - материал устойчив к огню, химическим воздействиям (включая CO₂) и механическим ударам. Соответствует требованиям к электрооборудованию для промышленного применения. Отсутствие степени защиты IP означает, что безопасность обеспечивается исключительно за счёт установки в защищённый шкаф. Блокировка рукоятки соответствует принципам LOTO (Lock Out Tag Out) - рекомендовано использовать при плановых работах.

Преимущества

• Высокая коммутационная способность - 70 кА позволяет использовать в мощных распределительных системах без необходимости в дополнительных ограничителях тока.
• Двойное размыкание контактов - снижает вероятность возгорания и продлевает срок службы.
• Серебряные контакты - минимизируют нагрев и потери при длительной работе на максимальной нагрузке.
• Мгновенное размыкание (13,8 м/с) - независимо от усилия оператора, обеспечивает быстрое прекращение тока, снижая риск дуги.
• Фиксация рукоятки - предотвращает опасные включения при ремонте, соответствует нормам OSHA и ПУЭ.

Ограничения применения

• Не применяется как самостоятельное средство защиты от КЗ - обязательно нужна внешняя защита (автоматический выключатель или предохранители).
• IP00 - нельзя устанавливать вне щита, в сырых, пыльных или агрессивных средах.
• Не предназначен для частых операций включения/отключения - допускаются только нечастые коммутации (до нескольких раз в день); для частых циклов используйте контакторы.
• Требуется точный момент затяжки болтов - пере- или недотянутые соединения вызывают перегрев и выход из строя.
• Отсутствуют вспомогательные контакты (НО - 0 шт.) - невозможно подключить сигнализацию состояния включения.

Примеры использования

• Главный рубильник в распределительном щите промышленного цеха с мощностью более 1 МВт.
• Отключающее устройство перед частотным преобразователем на конвейере.
• Ручной отсекатель питания для сварочных аппаратов в мастерской.
• Изолирующий элемент в системе электроснабжения насосной станции.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинального тока - для 1600 А используются многожильные кабели сечением от 2×150 мм2.
• При подключении используйте наконечники и соблюдайте момент затяжки, указанный в документации производителя - обычно 40–60 Нм.
• После установки протестируйте работу рукоятки - она должна двигаться плавно, без заеданий, и фиксироваться в обоих крайних положениях.
• Обязательно пометьте рубильник-выключатель EKF PSDS-1600-4 биркой: “Отключен - запрет включения” при выполнении работ.
• Не используйте в качестве единственного средства отключения - всегда сочетайте с автоматическими выключателями или предохранителями подходящего класса.
