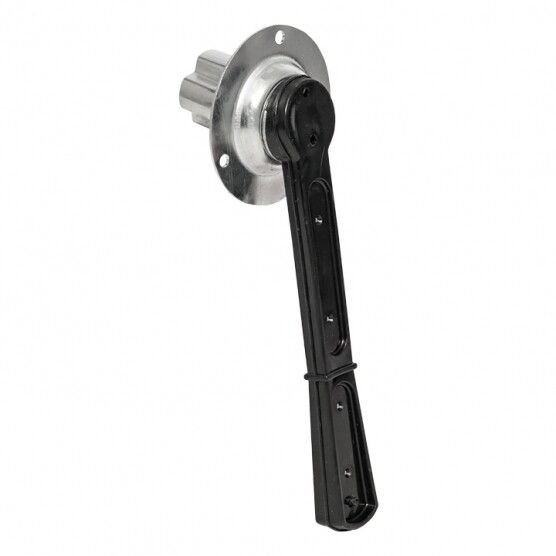

Рукоятка боковая смещённая для ВР32У-39 MAXima EKF | uvr32-h-630-250

Рукоятка боковая смещённая для разъединителя ВР32У-39 MAXima EKF - компонент для удалённого управления силовым разъединителем, позволяющий безопасно переключать цепи на расстоянии. Применяется совместно с разъединителями серии ВР32У-39 MAXima EKF, обеспечивая удобство обслуживания в условиях ограниченного доступа.

Назначение и область применения

Рукоятка боковая смещённая для разъединителя ВР32У-39 MAXima EKF используется для вынесенного управления силовыми разъединителями типа ВР32У-39. Она позволяет оператору выполнять включение и отключение цепей без необходимости подходить прямо к аппарату - особенно важно при работе в щитовых, на производствах или в зонах с высокими требованиями безопасности.

Подходит для моделей: ВР32У-39В31250 630А и ВР32У-39В71250 630А. Управление осуществляется вручную через механический привод, что исключает необходимость в электроэнергии.

Технические характеристики

• Тип изделия: рукоятка боковая смещённая
• Совместимость: выключатели-разъединители серии ВР32У-39 (номинальный ток 630 А)
• Оснащена осью-переходником - позволяет соединить рукоятку с валом разъединителя без доработок
• Имеет собственную ось - устойчивый поворотный механизм, предотвращающий люфт
• Цвет: черный
• Гарантийный срок: 3 года (36 месяцев)

Совместимость и монтаж

Рукоятка боковая смещённая для разъединителя ВР32У-39 MAXima EKF устанавливается на фланец корпуса разъединителя. Наличие оси-переходника гарантирует точное соответствие габаритам штатного вала устройства. Монтаж выполняется в два этапа:

1. Закрепите переходник на выходной вал разъединителя (обычно он уже установлен на аппаратуре из завода).
2. Зафиксируйте саму рукоятку на переходнике болтовым соединением - требуется стандартный ключ на 8–10 мм.

Не требует регулировки после установки. Подходит для горизонтального и вертикального расположения, но угол поворота ограничен конструкцией механизма - не более 90°.

Безопасность и стандарты

Рукоятка соответствует нормам для оборудования класса защиты IP40, так как является частью внешнего привода. Сама по себе она не имеет степени защиты, поэтому её нельзя использовать во влажных средах без дополнительного кожуха. Электроизоляция обеспечивается за счёт воздушного зазора между рукояткой и токоведущими элементами разъединителя. Область применения - помещения с контролируемой температурой и отсутствием агрессивных паров.

Преимущества

• Механизм с осью-переходником исключает необходимость замены или адаптеров - работает сразу после установки
• Стандартная цветовая маркировка (черный) легко отличается от других типов рукояток
• Жесткая связь с валом снижает риск некорректного положения контактов при управлении
• Срок службы продлен благодаря прочному металлическому сердечнику внутри пластикового корпуса

Ограничения применения

• Не для автоматических систем - только ручное управление
• Не рекомендовано применение вне помещений без дополнительной герметизации
• Несовместима с другими сериями разъединителей кроме ВР32У-39
• Максимальный момент передачи - ограничен конструкцией; не допускаются усилия свыше 15 Нм

Примеры использования

• Щитовые комнаты на промышленных предприятиях - где разъединитель расположен за стеной или в труднодоступной зоне
• Линии питания насосных станций, конвейеров, печей - там, где необходимо быстрое отключение без доступа к основному устройству
• Обслуживание распределительных пунктов с несколькими рядами аппаратов - рукоятка позволяет минимизировать перемещения персонала

Практические советы

• Перед установкой проверьте, чтобы вал разъединителя был полностью свободен и не имел деформаций - иначе рукоятка будет работать с перегрузкой
• При использовании нескольких рукояток на одном объекте пометьте каждую - это предотвратит путаницу при аварийных ситуациях
• Не используйте удлинители или рычаги для увеличения момента - это может сломать внутренние детали механизма
• Проверяйте состояние оси-переходника ежегодно: смазывайте контактные поверхности графитовой смазкой, не используйте масла на основе углеводородов
• Артикул uvr32-h-630-250 - единственный правильный номер для заказа запчасти к ВР32У-39 MAXima EKF. Аналоги не обеспечивают надёжного зацепления.
