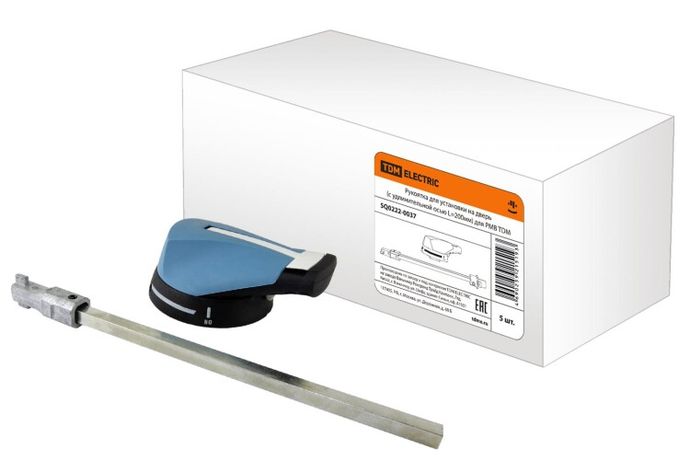

Рукоятка для установки на дверь (с удлинительной осью L=200мм) РМВ | SQ0222-0037 TDM

Рукоятка для установки на дверь с удлинительной осью длиной 200 мм для РМВ от TDM ELECTRIC (арт. sq0222-0037) предназначена для удобного ручного управления рубильниками типа РМВ через дверцу шкафа, обеспечивая безопасный доступ к устройству без необходимости открывать корпус.

Назначение и область применения

Эта рукоятка используется для управления рубильниками РМВ, установленными внутри вводно-распределительных устройств (ВРУ) в жилых домах, офисах, школах и других общественных зданиях. Она позволяет переключать цепь, находясь вне электрошкафа - что повышает безопасность при обслуживании и аварийном отключении питания.

Технические характеристики

• Длина удлинительной оси: 200 мм - обеспечивает достаточную дальность передачи движения до механизма рубильника за дверцей шкафа;
• Материал корпуса и элементов: самозагасающий пластик - устойчив к возгоранию, соответствует требованиям безопасности;
• Тип соединения: механическая связь с валом рубильника РМВ - совместима только с моделями этого типа;
• Не содержит электронных компонентов - работает исключительно по принципу рычага.

Совместимость и монтаж

Рукоятка для установки на дверь с удлинительной осью длиной 200 мм для РМВ совместима только с рубильниками серии РМВ от TDM ELECTRIC. Установка требует:

• Закрепления фланца рукоятки на внешней стороне дверцы шкафа;
• Аксиального выравнивания оси с валом рубильника внутри шкафа - допуск параллельности +-5°;
• Фиксации оси в двух точках: на выходе из двери и на входе в механизм РМВ - чтобы предотвратить люфт;
• Обязательная проверка свободного хода после сборки - без заклинивания и повышенного усилия.

Безопасность и стандарты

Изделие изготовлено из материалов, не поддерживающих горение, что соответствует нормам пожаробезопасности для электрооборудования. Прозрачная часть окна (при наличии) изготовлена из поликарбоната, обеспечивающего визуальный контроль положения контактов. Однако само изделие не имеет сертификата IP - не предназначен для работы во влажных средах или открытой установке.

Преимущества

• Визуальное определение состояния рубильника - наличие видимого разрыва контактов позволяет точно узнать, отключен ли ток;
• Защита оператора - возможность переключения без вскрытия шкафа снижает риск поражения током;
• Простота конструкции - нет слабых мест, не требуется смазка или регулярное обслуживание;
• Стандартная длина оси 200 мм - покрывает большинство типичных глубин шкафов РМВ.

Ограничения применения

• Подходит только для рубильников РМВ - несовместима с другими типами коммутирующих аппаратов;
• Не рассчитана на частые циклы включения/выключения - не является автоматическим или силовым управляемым элементом;
• Не применяется в условиях высокой запыленности, сырости или воздействия агрессивных веществ - материал не герметичен;
• Осевые нагрузки свыше 10 Н недопустимы - ударные воздействия могут деформировать ось или вызвать отказ механизма.

Примеры использования

• Шкаф ВРУ в многоэтажном жилом доме - рукоятка позволяет отключить питание этажа без доступа внутрь шкафа;
• Производственный участок с распределительным щитом - быстрое отключение оборудования при аварии;
• Общественные учреждения - использование сотрудниками без специальной подготовки по электробезопасности.

Практические советы

• Перед установкой проверьте глубину вашего шкафа - удлиненная ось 200 мм должна доходить до вала РМВ безнатяга и провисания;
• Не используйте рукоятку как рычаг для усиления момента - приложите равномерное давление рукой;
• При замене старой рукоятки сохраняйте оригинальную ориентацию оси - перевертывание может нарушить работу указателя положения;
• Проверяйте состояние оси каждые 6–12 месяцев - особенно в помещениях с температурными колебаниями - возможна потеря легкости хода.
