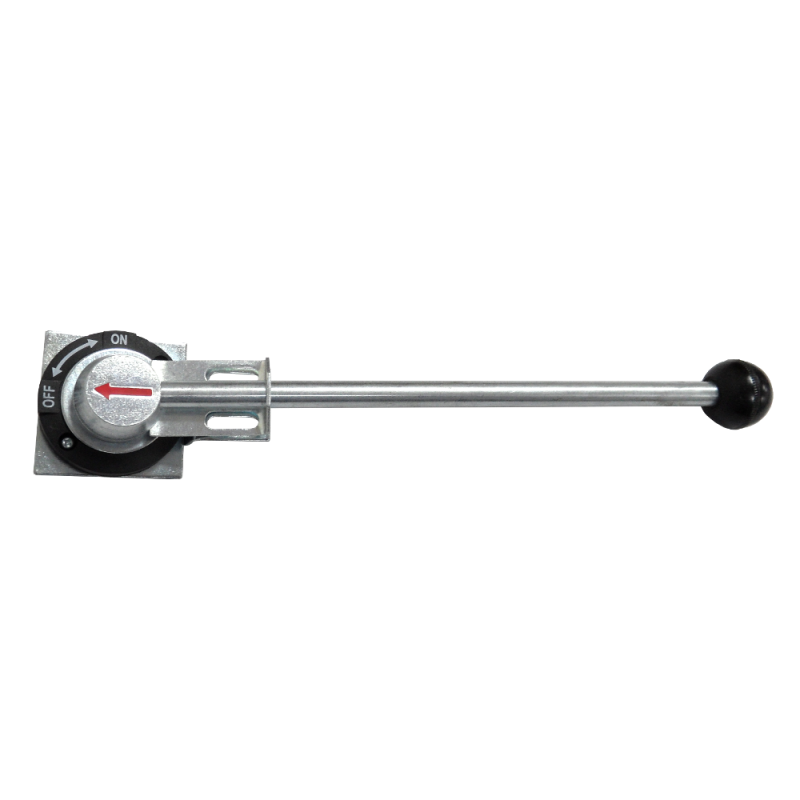

Рукоятка OptiSwitch DI-2000~3150А| 275123 | КЭАЗ

Рукоятка OptiSwitch DI-2000~3150А КЭАЗ предназначена для ручного управления силовыми разъединителями и выключателями с номинальным током до 3150 А. Устройство обеспечивает безопасную и точную работу с высокотоковыми коммутационными аппаратами в распределительных устройствах. Артикул 275123 соответствует серии OptiSwitch DI от КЭАЗ.

Назначение и область применения

Рукоятка OptiSwitch DI-2000~3150А КЭАЗ используется для механического включения и отключения выключателей-разъединителей в высокотоковых цепях. Применяется в комплектных распределительных устройствах (КРУ), подстанциях, промышленных объектах и энергообъектах, где требуется надёжная ручная операция. Подходит для работы с аппаратурой серии OptiSwitch DI от КЭАЗ.

Технические характеристики

• Номинальный ток: 3150 А - позволяет управлять оборудованием с максимальной нагрузкой в этом классе мощности;
• Тип изделия: рукоятка - элемент управления, передающий усилие от оператора к механизму аппарата;
• Способ монтажа: на аппарат - фиксируется напрямую на корпусе выключателя-разъединителя;
• Наличие замка: да - обеспечивает возможность блокировки в положении «выкл» для предотвращения случайного включения;
• Цвет: серый - стандартизированная окраска, совместимая с промышленной эргономикой и визуальным контролем.

Совместимость и монтаж

Рукоятка OptiSwitch DI-2000~3150А КЭАЗ совместима исключительно с выключателями-разъединителями серии OptiSwitch DI. Монтаж выполняется непосредственно на выходной вал аппарата через шлицевое соединение - требует точного совпадения габаритов и типа штока. Не подлежит установке на оборудование других серий или производителей. Перед установкой проверьте соответствие типоразмера вала и наличие фиксирующего болта в комплекте аппарата.

Безопасность и стандарты

Рукоятка соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 62271-109 для устройств ручного управления. Наличие замка обеспечивает выполнение норм безопасности по LOCKOUT/TAGOUT (LOTO) - позволяет заблокировать положение разъединителя во время обслуживания. Для работы с рукояткой необходимо использовать средства защиты согласно правилам электробезопасности.

Преимущества

• Жесткая конструкция - минимизирует люфт и гарантирует четкий ход даже при больших усилиях;
• Замок с возможностью пломбирования - повышает уровень контроля доступа и снижает риск аварийного включения;
• Стандартная цветовая маркировка - легко отличается от других элементов управления на щите;
• Интеграция в систему OptiSwitch DI - обеспечивает единый стиль и взаимозаменяемость внутри серии.

Ограничения применения

• Не предназначен для автоматического управления - только ручная операция;
• Не работает с выключателями вне серии OptiSwitch DI - несовместима с аналогами других брендов;
• Не рассчитана на частые циклы переключений - рекомендовано использование в режимах редкого включения/отключения;
• Не допускается применение в условиях повышенной вибрации без дополнительной фиксации - возможен износ шлицевого соединения.

Примеры использования

• Ручное отключение секционного разъединителя в КРУ 10 кВ перед ремонтом;
• Переключение питания на резервную линию в промышленном цехе;
• Обслуживание силового оборудования на электростанциях и подстанциях;
• Подключение временных нагрузок при плановых работах в сетях 6–35 кВ.

Практические советы

• Перед установкой убедитесь, что аппарат находится в положении «выключено» и обесточен - рукоятка не является средством защиты от тока;
• Проверьте состояние шлицевого соединения на валу аппарата - износ может вызвать проскальзывание;
• Используйте замок всегда при проведении ремонтных работ - это обязательное условие по ПТБ;
• При длительной эксплуатации периодически смазывайте ось поворота специальной термостойкой смазкой - продлевает срок службы;
• Не применяйте удлинители или рычаги для увеличения момента - это может повредить механизм разъединителя.
