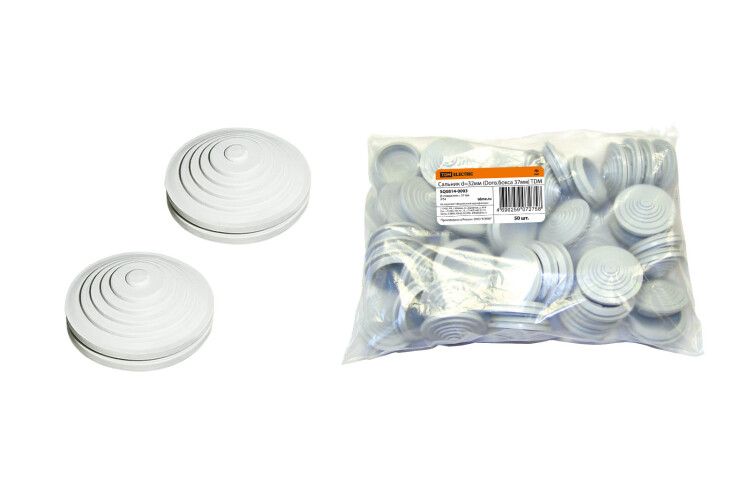

Сальник d=32мм (D отверстий бокса 37мм) - SQ0814-0003 TDM

Сальник кабельный d=32мм (D отверстий бокса 37мм) от TDM ELECTRIC - устройство для герметичного ввода кабелей в корпуса электрооборудования с тонкими стенками. Артикул sq0814-0003 обеспечивает надежную защиту от пыли и влаги благодаря эластичному материалу и конусообразной форме, позволяющей адаптироваться к разным диаметрам проводов.

Назначение и область применения

Сальник кабельный d=32мм (D отверстий бокса 37мм) предназначен для герметизации входных отверстий в электрощитах, распределительных коробках и других устройствах с тонкостенной конструкцией. Он предотвращает попадание пыли, влаги и внешних загрязнений внутрь оборудования, сохраняя целостность изоляции кабелей. Подходит для установки на стенки толщиной от 0,6 до 2 мм - типично для компактных щитов и модульных систем.

Технические характеристики

• Номинальный диаметр отверстия: 37 мм
• Степень защиты IP54 - защита от пыли (не полностью герметична, но препятствует оседанию пыли в количестве, способном повредить работу) и от брызг воды со всех сторон
• Материал: эластичный полимер, без галогенов - безопасен при горении, соответствует экологическим требованиям
• Цвет: светло-серый
• Тип исполнения: срезаемый - позволяет регулировать внутренний диаметр путём удаления лишней части
• Толщина стенки корпуса: 0,6–2 мм

Совместимость и монтаж

Сальник кабельный d=32мм (D отверстий бокса 37мм) устанавливается в подготовленное круглое отверстие диаметром 37 мм. Его срезаемая форма позволяет подгонять внутреннее отверстие под диаметр кабеля - от минимального до максимального, ограниченного внешним размером самого сальника. Для монтажа:

• Заготовьте отверстие точно 37 мм - меньшее не позволит установить сальник, большее снижает герметичность
• Убедитесь, что толщина стенки корпуса находится в диапазоне 0,6–2 мм
• Просуньте кабель через центральное отверстие, затем вставьте сальник в отверстие корпуса
• Подтяните фиксирующую гайку (если предусмотрена конструкцией корпуса); при необходимости срежьте избыток материала снаружи острыми ножницами

Безопасность и стандарты

Сальник изготовлен без галогенов - значит, он не выделяет токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для помещений с повышенными нормами экологии и пожарной безопасности. Степень защиты IP54 соответствует ГОСТ 14254 и IEC 60529.

Преимущества

• Конусообразная форма позволяет использовать один сальник для кабелей разного диаметра - экономит запасы и упрощает логистику
• Равномерная толщина стенок обеспечивает равномерное давление на кабель - снижает риск механического повреждения изоляции
• Эластичный полимер легко деформируется при установке, не требует специальных инструментов
• Отсутствие галогенов делает его подходящим для закрытых помещений, медицинских учреждений и объектов с высокими экологическими требованиями

Ограничения применения

• Не предназначено для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендовано для использования на стенках толще 2 мм - возможна потеря герметичности
• Не совместим с жесткими металлическими трубами или кабелями с крупными бронированными элементами - требуется предварительная подготовка входного канала
• Не используется в условиях температур ниже –25 C или выше +80 C - материалы теряют эластичность

Примеры использования

• Ввод силового кабеля в малогабаритный распределительный щит на производстве
• Герметизация входа контрольных сигналов в автоматизированную станцию управления
• Фиксация кабелей питания в шкафах для насосов, вентиляторов и другого оборудования с тонкостенным корпусом

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - лучше выбрать сальник с немного большим внутренним проходом, чем слишком плотный
• При срезании избытка материала используйте острый нож или ножницы - рваные края нарушают герметичность
• Не затягивайте фиксирующие элементы слишком сильно - это может сплющить сальник и повредить кабель
• Артикул sq0814-0003 от TDM ELECTRIC хорошо сочетается с другими изделиями серии - можно собирать унифицированные системы ввода
