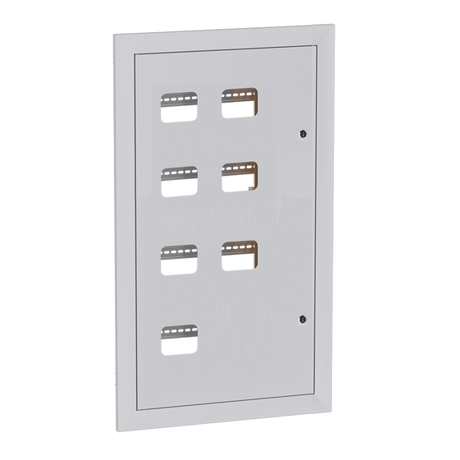

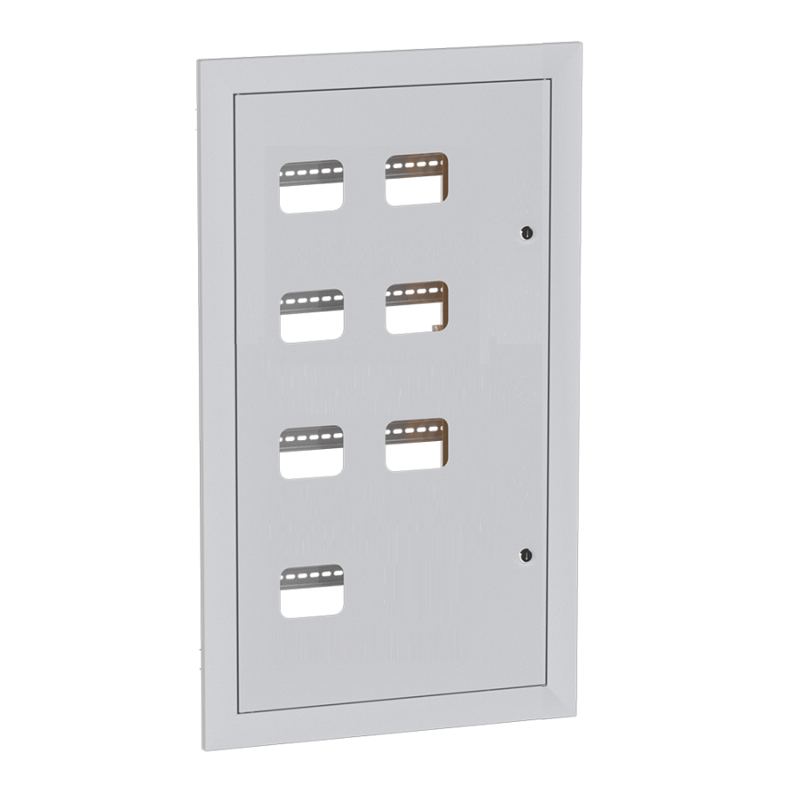

Щит этажный 7 кв. 1-дверный без слабот. отс.(1000х650х150) EKF PROxima - mb29-v-7-1r

Щит этажный 1-дверный без отсека слаботочного оборудования (1000х650х150) стальной серый IP00 от EKF серии PROxima - это металлический корпус для установки автоматических выключателей и устройств защиты в жилых домах. Он предназначен для централизованного распределения энергии по квартирам и обеспечивает защиту от перегрузок и КЗ. Артикул mb29-v-7-1r соответствует стандартной комплектации для встраиваемой установки.

Назначение и область применения

Щит этажный 1-дверный без отсека слаботочного оборудования (1000х650х150) стальной серый IP00 используется для сборки распределительных щитов на этажах многоквартирных домов. Внутри него устанавливаются модульные автоматы, УЗО, счетчики и другие устройства защиты. Щит не содержит отделения для слаботочных систем - телевизионных, телефонных или сетевых кабелей. Подходит для монтажа в шахтах, нишах и стеновых углублениях.

Технические характеристики

• Размеры: 1000×650×150 мм - высота, ширина, глубина
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый - совместим с типовой цветовой гаммой интерьеров подъездов
• Степень защиты: IP31 - защищает от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: одна - доступ ко всем внутренним элементам через фронтальную панель
• Тип установки: встраиваемая - требует подготовленного углубления в стене

Совместимость и монтаж

Щит этажный 1-дверный без отсека слаботочного оборудования (1000х650х150) стальной серый IP00 рассчитан на установку DIN-рейки стандарта 35 мм. Общая глубина 150 мм позволяет разместить до 48 модулей (по 17,5 мм каждый). Для монтажа требуется предварительно подготовленное отверстие в стене с запасом по периметру минимум 5–10 мм. Коробка имеет отверстия для ввода кабелей сверху и снизу - они закрываются заглушками. Наличие заземляющего болта внутри позволяет подключить PE-проводник к корпусу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1. Сертифицировано для работы в помещениях с нормальной влажностью и температурой от –25C до +40C. Защита IP31 исключает попадание крупных инородных частиц и случайный контакт с токоведущими частями при открытой двери. Не рекомендуется использовать во влажных средах (например, в подвалах без отопления) или на улице.

Преимущества

• Высокая прочность стального корпуса - выдерживает нагрузки при массовой установке в многоэтажках
• Порошковое покрытие снижает риск окисления и легко моется
• Четкая геометрия и точные размеры обеспечивают плотную посадку в стеновые ниши
• Отсутствие слаботочного отсека упрощает конструкцию и снижает стоимость

Ограничения применения

• Не подходит для установки в местах с повышенной влажностью - IP31 недостаточно для ванных комнат, подвалов или улиц
• Нет отсека для слаботочных проводов - необходимо выносить их в отдельный щит или использовать внешнюю маршрутизацию
• Встраиваемая форма требует капитальных работ при монтаже - нельзя переустанавливать после финишной отделки
• Не предназначен для установки в условиях постоянного воздействия химически активных веществ

Примеры использования

• Центральный этажный щит в новостройке - распределение питания по 8–12 квартирам
• Обновление старой электропроводки в панельном доме - замена бывших рубильников на современные автоматы
• Аварийное восстановление после ремонта - временная установка перед финальной отделкой

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 160 мм с учётом изоляционного слоя
• Используйте заглушки для всех неиспользуемых отверстий - это сохраняет степень защиты IP31
• При проектировании системы учтите, что максимальная нагрузка на один щит зависит от количества модулей - не перегружайте рейку более чем на 48 единиц
• Для удобства обслуживания оставьте свободное место около 10 см перед щитом - это позволит открывать дверцу полностью
• Артикул mb29-v-7-1r - это базовая модель; если нужен отсек для слаботочки - выбирайте другую серию EKF PROxima с индексом “+SL”
