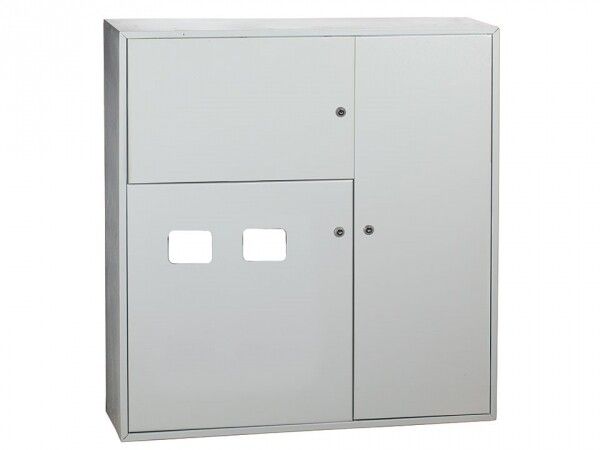

Щит этажный ЩЭ 2 кв. навесной (ВхШхГ) 945х880х220 IP31 PROxima | mb10-n-2 EKF

Щит этажный ЩЭ 2-квартирный навесной (945х880х220) IP31 от EKF - это компактная металлическая конструкция для централизованного учёта и распределения электроэнергии между двумя квартирами на одном этаже. Артикул mb10-n-2 рассчитан на установку в подъездных шахтах, коридорах и технических помещениях, обеспечивая надёжную защиту оборудования и удобство обслуживания.

Назначение и область применения

Щит этажный ЩЭ 2-квартирный навесной (945х880х220) IP31 предназначен для:

• приёма электроснабжения от вводного устройства здания;
• распределения энергии по отдельным квартирам через автономные группы автоматических выключателей;
• учёта потребления электроэнергии (через счётчики, устанавливаемые внутри);
• защиты групповых линий каждой квартиры от перегрузок и коротких замыканий;
• размещения слаботочного оборудования - телефонных модулей, TV-розеток, домофонов, сетевых коммутаторов.

Подходит для многоквартирных жилых домов, где требуется единый этажный пункт управления электропитанием. Установка осуществляется на стену в подъезде, техническом коридоре или шахте лифта.

Технические характеристики

• Размеры корпуса: 945×880×220 мм - позволяет разместить до 18 модулей DIN и несколько счётчиков с запасом места для проводки.
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм (например, отверток) и от вертикально падающих капель воды; не предназначена для влажных помещений с брызгами или постоянной влагой.
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к механическим повреждениям, не требует окраски после монтажа.
• Цвет: серый - соответствует типовым решениям для подъездных щитов.
• Количество дверей: три - каждая дверь открывается отдельно, что позволяет изолировать доступ к счетчикам, автоматике и слаботочным устройствам.
• Количество модулей DIN: 18 - хватает для двух счётчиков, трёх–четырёх автоматов на квартиру, УЗО, реле напряжения и слаботочных модулей.
• Способ монтажа: настенный - фиксируется на стене с помощью анкеров или болтов через отверстия в задней стенке корпуса.

Совместимость и монтаж

Щит этажный ЩЭ 2-квартирный навесной (945х880х220) IP31 совместим со всеми стандартными DIN-модулями: автоматическими выключателями, УЗО, дифавтоматами, счётчиками, реле контроля напряжения, модулями для слаботочных систем (RJ45, коаксиальные разъёмы).

Для монтажа необходимо:

• выбрать место с возможностью свободного доступа к дверям (не менее 60 см спереди);
• обеспечить горизонтальное положение при креплении - используйте уровень;
• просверлить отверстия в стене под крепёж (в комплекте крепёж не предусмотрен);
• обесточить ввод перед работой - все внутренние элементы находятся под потенциалом сети при подключённом питании;
• не использовать для монтажа в местах с высокой влажностью, прямым попаданием воды или температурой ниже –25C - корпус не герметичен.

Безопасность и стандарты

Щит этажный ЩЭ 2-квартирный навесной (945х880х220) IP31 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1 для распределительных щитов низкого напряжения. Корпус выполнен из стали с антикоррозийным порошковым покрытием, обеспечивающим долговечность в условиях подъездов. Все двери имеют замки с возможностью пломбирования - соблюдается нормативный порядок доступа к счётчикам.

Преимущества

• трёхдверная конструкция - позволяет отделить счётчики, силовые автоматы и слаботочные системы, снижая риск случайного вмешательства;
• удобная глубина 220 мм - даёт пространство для аккуратной прокладки кабелей и минимизирует перегрев;
• стандартные габариты - легко встраивается в ниши и шахты, уже подготовленные под аналогичные модели;
• порошковое покрытие - не царапается при частом обслуживании, не требует ремонта в течение всего срока службы.

Ограничения применения

• Не применяется во влажных помещениях (банях, подвалах с протечками) - степень защиты IP31 не предохраняет от брызг и конденсата;
• Не рекомендован для открытых площадок или наружной установки - отсутствует герметизация и защита от осадков;
• Не предназначен для установки в местах с температурой ниже –25C - материал и уплотнители не рассчитаны на экстремальный холод;
• Не имеет встроенной вентиляции - при большой плотности модулей (>16) возможен нагрев, требует проверки теплового режима.

Примеры использования

• Установка в подъезде 9-этажного дома: одна дверь - счётчики, вторая - автоматы квартиры №1, третья - автоматы квартиры №2 + домофон.
• Использование в новостройке с индивидуальным учётом: в щите установлены два однотарифных счётчика, УЗО на каждую квартиру, модуль для Wi-Fi маршрутизатора.
• Обновление старого щита: замена деревянного ящика на стальной корпус с IP31 - повышение безопасности и соответствие современным нормам.

Практические советы

• Перед монтажом проверьте, чтобы входящие кабели имели достаточную длину - минимальный запас 30–40 см от точки ввода до клемм.
• Используйте кабельные вводы с уплотнителями - даже при IP31 это снижает риск попадания пыли и насекомых.
• При использовании нескольких УЗО - разнесите их по разным дверям, чтобы исключить отключение всей квартиры при срабатывании одного.
• Для слаботочных систем (TV, телефон) используйте отдельные перемычки и кабельные каналы - не допускайте параллельной прокладки с силовыми проводами на расстоянии меньше 10 см.
• Артикул mb10-n-2 - один из самых распространённых в ЕКФ для двухквартирных решений; при закупке партии сверьте количество дверей и размеры с проектом - другие модели могут иметь другую компоновку.
