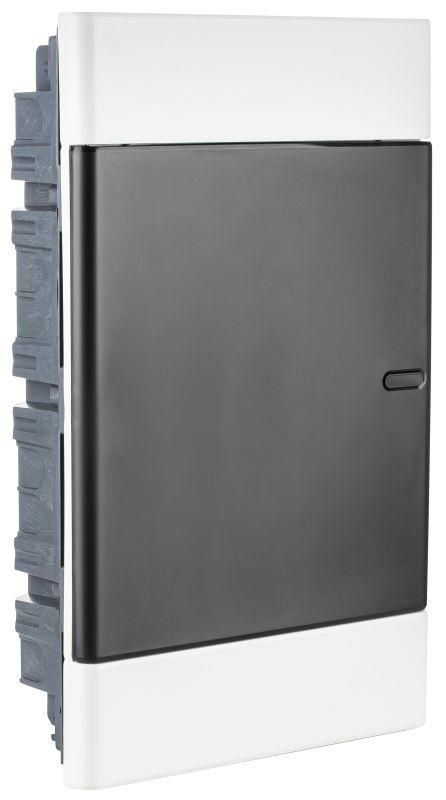

Щит распределительный встраиваемый ЩРВ-П-36 36 мод. IP40 | Б0052636 BOXF-36-p-f-t Trend ЭРА

Щит распределительный встраиваемый ЩРВ-П-36 36 модулей IP40 BOXF-36-p-f-t от ЭРА предназначен для компактной внутренней установки в стену и сборки автоматических выключателей, УЗО и других модульных устройств в жилых, коммерческих и промышленных помещениях. Корпус выполнен из самозагасающего пластика, обеспечивает надежную защиту оборудования и пользователей при работе в сети до 400 В.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-36 36 модулей IP40 BOXF-36-p-f-t используется для организации распределения электроэнергии внутри помещений. Он защищает электросеть от перегрузок и коротких замыканий, предотвращает доступ к токоведущим частям и снижает риск поражения электрическим током. Подходит для монтажа в стенах квартир, офисов, гостиниц, школ, больниц, производственных цехов и объектов инфраструктуры. Особенно эффективен там, где важна эстетика - скрытая установка позволяет сохранить целостность отделки.

Технические характеристики

• Количество модулей: 36 (стандартная ширина 18 мм на модуль)
• Способ монтажа: скрытая установка в стену
• Глубина монтажа: 66 мм - оптимальна для стандартных кирпичных и гипсокартонных перегородок
• Количество рядов: 3 - позволяют равномерно распределить нагрузку и удобно расположить устройства
• DIN-рейка: есть, съемная, фиксируется винтами - упрощает замену и обслуживание
• Крышка: поворотная дверца с замком - обеспечивает безопасный доступ и защиту от случайного прикосновения
• Материал корпуса: самозагасающий пластик - не поддерживает горение, соответствует требованиям пожарной безопасности
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды; подходит только для сухих помещений
• Цвет: белый - гармонирует с большинством интерьеров

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-36 36 модулей IP40 BOXF-36-p-f-t совместим со всеми стандартными модульными устройствами шириной 18 мм: автоматическими выключателями, УЗО, реле напряжения, счетчиками. DIN-рейка легко демонтируется - можно собрать схему вне щита, затем вставить готовую систему. Кабели заводятся через подготовленные входные отверстия в верхних и нижних зонах корпуса. Для монтажа требуется вырезать проем в стене с учетом внешних габаритов щита - рекомендуется использовать шаблон, прилагаемый производителем. Глубина 66 мм требует минимум 70–75 мм слоя стены для комфортной установки.

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение, что соответствует нормам пожарной безопасности. Степень защиты IP40 исключает попадание крупных твердых частиц, но не защищает от влаги - применение в сырых помещениях (ванная, баня, подвал) запрещено. Конструкция не имеет открытых токоведущих элементов при закрытой дверце, что снижает риск травматизма. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения.

Преимущества

• Съемная DIN-рейка с винтовым креплением - ускоряет сборку и ремонт
• Удобные кабельные вводы - позволяют провести провода без лишнего вскрытия
• Высокая плотность модулей - 36 мест в компактном корпусе
• Возможность стыковки - два таких щита можно соединить через специальный адаптер, получив 72 модуля
• Не требует дополнительного заземления корпуса - материал не проводящий

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги и пыли
• Нельзя использовать в условиях повышенной влажности, температур ниже –10C или выше +40C
• Не подходит для промышленных сред с высоким уровнем механических воздействий - корпус пластиковый
• Не рассчитан на работу с напряжением свыше 400 В переменного тока

Примеры использования

• Главный распределительный щит в квартире - 36 модулей хватает для всех групп освещения, розеток, кухни, кондиционера и УЗО
• Распределительный щит в офисе - управление розеточными группами, серверным оборудованием и системами видеонаблюдения
• Объекты инфраструктуры - щиты в подъездах, спортзале, административном здании
• Индивидуальные дома - организация питания отдельных контуров: теплые полы, насосы, автономные системы

Практические советы

• Перед монтажом проверьте глубину стены - 66 мм требует минимум 70–75 мм свободного пространства
• При стыковке двух щитов используйте официальный адаптер - иначе возможны проблемы с герметичностью и прочностью
• Не забудьте оставить место для будущего расширения - лучше сразу выбрать 36-модульный вариант вместо 24, даже если сейчас нужно меньше
• При подключении кабелей используйте кабельные муфты - они предотвратят перегибы и повреждение изоляции
• Щит распределительный встраиваемый ЩРВ-П-36 36 модулей IP40 BOXF-36-p-f-t от ЭРА не требует регулярного обслуживания, но периодически проверяйте затяжку винтов на DIN-рейке
