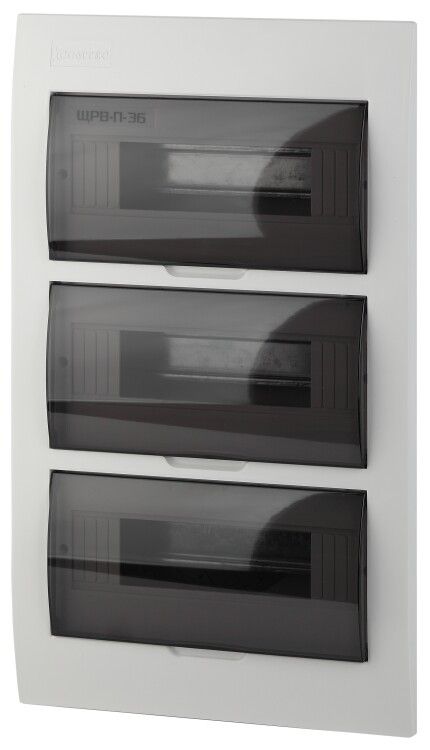

Бокс пластиковый встраиваемый ЩРВ-П-36 SIMPLE | Б0041517 ЭРА

Бокс пластиковый встраиваемый ЩРВ-П-36, модульный, IP41 от ЭРА предназначен для скрытой установки в стену и размещения автоматических выключателей, УЗО и других модульных устройств в сетях до 400 В. Этот бокс обеспечивает безопасную и компактную организацию распределительной системы в жилых и коммерческих зданиях.

Назначение и область применения

ЩРВ-П-36, модульный, IP41 - это встраиваемый распределительный бокс для монтажа модульных аппаратов: автоматов, УЗО, реле, счетчиков. Подходит для использования в помещениях с нормальной влажностью и отсутствием агрессивных сред. Часто применяется в квартирах, домах, офисах, школах, гостиницах и на объектах инфраструктуры. Благодаря защите IP41, бокс предотвращает попадание твердых частиц крупнее 1 мм и капель воды, падающих вертикально, что делает его подходящим для внутренней установки в сухих и слегка запыленных местах.

Технические характеристики

• Количество модулей DIN: 36 (стандарт 17,5 мм на модуль)
• Способ монтажа: скрытая установка в стену
• Глубина монтажа: 66 мм - позволяет устанавливать бокс даже в тонких стенах
• Материал корпуса: самозатухающий пластик, не поддерживающий горение
• Цвет: RAL 7035 (серый каменный)
• Наличие DIN-рейки: да, съемная, фиксируется винтами
• Тип крышки: поворотная дверь с замком
• Количество рядов: 3 - удобно для организации групп нагрузок
• Степень защиты: IP41 - защита от твердых предметов >1 мм и вертикально падающей воды

Совместимость и монтаж

ЩРВ-П-36 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка снимается для удобного ввода кабелей и последующего монтажа оборудования. Для установки требуется подготовить нишу в стене глубиной не менее 66 мм. Кабели заводятся через предварительно просверленные отверстия в задней стенке - можно использовать штробу или кабель-канал. Замок на крышке позволяет ограничить доступ к оборудованию, что важно для общественных помещений. Монтаж выполняется с помощью раствора или специальных крепежей для встраиваемых коробок.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, соответствует требованиям безопасности к материалам для электроустановок. Защита IP41 соответствует ГОСТ 14254. Коробка не проводит ток, исключает риск возгорания от перегрева модульных устройств. Наличие замка снижает риск неквалифицированного вмешательства.

Преимущества

• Съемная DIN-рейка упрощает сборку и обслуживание - можно собрать всю систему вне коробки, затем вставить её
• Уменьшенная глубина (66 мм) позволяет устанавливать бокс там, где другие модели не поместятся
• Фиксация винтами вместо защелок гарантирует надежность крепления рейки при длительной эксплуатации
• Пластик не поддерживает горение - повышает пожарную безопасность
• Имеется возможность точной регулировки положения рейки внутри корпуса

Ограничения применения

ЩРВ-П-36 не предназначен для установки на улице, в сырых помещениях (баня, подвал без вентиляции) или в местах с постоянным воздействием брызг и струй воды. IP41 недостаточен для высокой влажности или пыльных производств. Также не рекомендуется использовать в условиях температур ниже -10 C - пластик становится хрупким. Не подходит для установки мощных преобразователей или частотников без дополнительного теплоотведения.

Примеры использования

• Распределительный щиток в многоквартирном доме - для групп освещения, розеток и кухонной техники
• Автоматический ввод резерва (АВР) в малом бизнесе - размещение контакторов и УЗО
• Объекты образования и медицинские учреждения - где важна безопасность и контроль доступа
• Частные дома - для центрального распределения после вводного автомата

Практические советы

• Перед монтажом проверьте глубину ниши - 66 мм минимум; если стена тоньше - используйте внешний вариант
• Не забудьте сделать отверстия под кабели заранее - после установки в стену работать будет сложно
• При использовании нескольких боксов в одном помещении выбирайте одинаковые цвета - RAL 7035 хорошо сочетается с большинством отделочных материалов
• Снимайте DIN-рейку перед вводом кабелей - так проще избежать перегиба и повреждения изоляции
• Проверяйте соответствие количества модулей вашей нагрузке - 36 модулей достаточно для типового жилого дома, но для больших объектов может потребоваться несколько боксов
