Ящик ЯУР на 2 счетчика с двумя din-рейками (ВхШхГ) 600х300х150 Basic | uerm-din-600-2 EKF

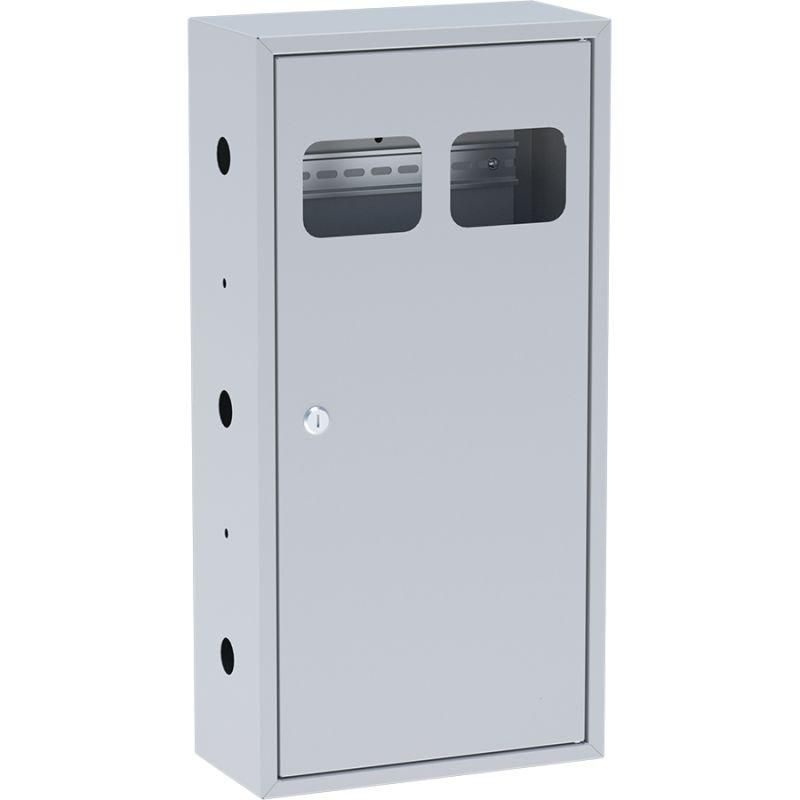

Устройство учета распределительное на 2 счетчика с двумя DIN-рейками 600х300х150 от бренда EKF - компактная металлическая конструкция для организации учета электроэнергии в многоквартирных домах. Артикул uerm-din-600-2 позволяет разместить два однофазных или трехфазных счетчика, а также слаботочные устройства на двух параллельных DIN-рейках внутри одного корпуса.

Назначение и область применения

Устройство учета распределительное на 2 счетчика с двумя DIN-рейками 600х300х150 используется для централизованного учета потребления электроэнергии в квартирах этажа. Подходит для установки в подъездных щитовых, технических помещениях и на лестничных клетках. Также обеспечивает место для размещения оборудования АСКУЭ, телефонных интеркомов, TV-распределителей и других слаботочных систем. Конструкция рассчитана на навесной монтаж в условиях жилых зданий и общественных объектов.

Технические характеристики

• Габариты: 600×300×150 мм - оптимальный размер для размещения двух счетчиков и коммутационных аппаратов;
• Материал корпуса: сталь - обеспечивает механическую прочность и устойчивость к внешним воздействиям;
• Степень защиты IP31 - защищает от твердых предметов диаметром более 2,5 мм и капель воды, падающих вертикально; не предназначен для влажных помещений или улицы;
• Количество DIN-реек: две - позволяют одновременно смонтировать до 24 модулей (например, два счетчика + автоматы + фильтры);
• Тип монтажа: накладной - крепится на стену с помощью болтов или саморезов через отверстия в задней стенке;
• Наличие откидной крышки - удобна для обслуживания и проверки подключений без демонтажа;
• Гарантийный срок: 36 месяцев - соответствует стандартам качества EKF Basic.

Совместимость и монтаж

Устройство учета распределительное на 2 счетчика с двумя DIN-рейками 600х300х150 совместимо со всеми стандартными модулями шириной 18 мм (например, счетчики Энергомера, Меркурий, Шнайдер, ABB). Для монтажа требуется минимум три точки крепления на стене. Откидная крышка открывается на шарнирах - доступ ко всем устройствам сохраняется даже при закрытом корпусе. Перед установкой проверьте соответствие глубины корпуса (150 мм) габаритам установленных автоматических выключателей и счетчиков - некоторые модели требуют больше места.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Защита IP31 исключает случайное попадание инструментов внутрь и снижает риск поражения током при нормальных условиях эксплуатации. Напряжение питания - до 400 В переменного тока. Не допускается использование в местах с повышенной влажностью, агрессивной средой или температурой ниже –25C и выше +40C.

Преимущества

• Объединяет силовые и слаботочные цепи в одном корпусе - экономит место и упрощает организацию учета;
• Стальной корпус повышает долговечность и безопасность по сравнению с пластиком;
• Две DIN-рейки обеспечивают гибкость планирования - можно использовать одну для счетчиков, вторую - для автоматов или распределителей;
• Откидная крышка не требует полного снятия - быстрый доступ для поверки или замены счетчика;
• Подходит для стандартизированных решений в ЖКХ - легко масштабируется по этажам.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для улицы или сырых подвалов;
• Не рекомендовано применение в помещениях с частыми перепадами температуры или конденсацией влаги;
• Не содержит встроенной системы вентиляции - при большой плотности модулей возможен перегрев;
• Не поддерживает монтаж крупногабаритных устройств (например, преобразователей частоты или больших ИБП).

Примеры использования

• Централизованный учет электроэнергии в 2-х квартирах на этаже - каждый счетчик на своей рейке;
• Щитовая на лестничной площадке с двумя счетчиками, автоматами защиты и интеркомом;
• АСКУЭ в новостройке - сбор всех показаний в одном месте с возможностью дальнейшей передачи данных;
• Замена старого щита в ходе капитального ремонта - благодаря одинаковым габаритам легко заменяется на аналогичную модель.

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под крепление совпадают с местом на стене - размеры 600×300 мм требуют точного разметки;
• Используйте термоусадочные трубки и маркировку на проводах - в ограниченном пространстве легко запутаться;
• При использовании двух счетчиков - разнесите фазы между рейками, чтобы избежать перегрузки одной стороны;
• Не забудьте про заземление корпуса - он выполнен из стали и должен быть надежно подключен к PE-шине;
• Проверьте, что все модули поместятся в 150 мм глубины - особенно внимательно к счетчикам с выступающими клеммами.
