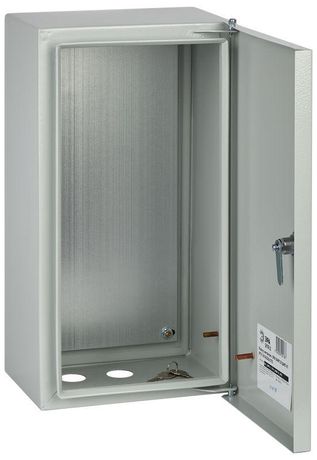

Корпус металлический ЩМП-01 SIMPLE 410х220х175 IP31 NO_SIMPLE_SHMP-01_IP31 ЭРА Б0041652

Щит металлический подвесной с монтажной панелью ЩМП-01 IP31 (410х220х175) от бренда ЭРА - это компактный, прочный корпус для размещения низковольтного электрооборудования в помещениях с умеренным уровнем влажности и пыли. Артикул б0041652 подходит для сборки распределительных щитов, систем автоматизации и пожарной безопасности.

Назначение и область применения

Щит металлический подвесной с монтажной панелью ЩМП-01 IP31 (410х220х175) используется для монтажа аппаратов управления, автоматики, устройств защиты и коммутации в закрытых помещениях. Подходит для установки в жилых зданиях, офисах, производственных цехах, на сельскохозяйственных объектах и спортивных сооружениях. Обеспечивает физическую защиту оборудования от случайного контакта, пыли и капель воды, но не рассчитан на открытые площадки или агрессивную среду.

Технические характеристики

• Размеры: 410×220×175 мм (ширина × высота × глубина)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, толщиной 1 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Цвет: RAL 7035 (серый антрацит), доступен также RAL 3000 для щитов пожарной сигнализации
• Покрытие: эпоксидно-полиэфирное порошковое, устойчивое к механическим повреждениям и коррозии
• Наличие монтажной панели: да, оцинкованная, с возможностью крепления DIN-рейки и других элементов
• Тип двери: одинарная, открывается на петлях
• Замок: есть, в комплекте два ключа
• Класс защиты: I - требует заземления корпуса
• Номинальный ток: 630 А - допустимый ток через провода внутри щита, не является рейтингом самого корпуса
• Способ монтажа: подвесной, на стену (открытая установка)
• Количество кабельных вводов: 0 - требуется самостоятельная подготовка отверстий
• Глубина монтажа: 0 мм - монтажная панель расположена в плоскости задней стенки, без выступающего основания

Совместимость и монтаж

Щит металлический подвесной с монтажной панелью ЩМП-01 IP31 (410х220х175) совместим с любыми стандартными компонентами, установленными на DIN-рейке: автоматы, УЗО, реле, счетчики. Монтаж выполняется на вертикальную поверхность с помощью четырех крепежных отверстий в задней стенке. Для ввода кабелей необходимо просверливать отверстия самостоятельно - в комплекте они отсутствуют. Рекомендуется использовать гофру или кабельные вводы с уплотнением для сохранения степени защиты IP31. Не рекомендуется монтировать в местах с постоянным воздействием струй воды, паром или химическими веществами.

Безопасность и стандарты

Корпус соответствует требованиям к классу защиты I - обязательное заземление металлического корпуса. Порошковое покрытие обеспечивает электробезопасность при нормальных условиях эксплуатации. Наличие замка исключает несанкционированный доступ. Гарантия от сквозной коррозии - 15 лет за счет качества стали и покрытия. Гарантийный срок эксплуатации - 1 год. Соответствие стандарту EN 50102 не подтверждено конкретными данными - ударопрочность не сертифицирована.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузках
• Оцинкованная монтажная панель - долговечность и хорошая адгезия к крепежу
• Порошковое покрытие - устойчиво к царапинам, перепадам температур и влажности
• Простота сборки - все элементы уже готовы к установке, нет необходимости в доработке корпуса
• Комплектация - замок с двумя ключами, что удобно для обслуживания и контроля доступа

Ограничения применения

• Не предназначены для наружной установки - степень защиты IP31 недостаточна для дождя, снега или запыленной среды
• Отсутствуют заводские кабельные вводы - требует дополнительной работы при монтаже
• Нет встроенной вентиляции - при большой тепловой нагрузке оборудования необходим внешний теплоотвод
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Глубина 175 мм ограничивает установку крупных аппаратов - проверяйте габариты перед заказом

Примеры использования

• Распределительный щит освещения в многоэтажном жилом доме
• Щит управления насосной станцией в системе водоснабжения
• Корпус для реле и контроллеров системы пожарной сигнализации
• Локальный щит автоматики на участке конвейера в цеху
• Коммутационный пункт для бытовой техники в административном здании

Практические советы

• Перед монтажом проверьте, что толщина стены позволяет надежно закрепить щит - используйте дюбеля подходящего размера
• При сверлении отверстий под кабели соблюдайте осторожность - не повредите монтажную панель сзади
• Используйте термоусадочные трубки или кабельные вводы с уплотнителем после прохода кабелей - это сохранит IP31
• Для помещений с повышенной влажностью (например, бани, прачечные) лучше выбрать модель с IP54 - она отличается улучшенным уплотнением
• Артикул б0041652 - это часть серии ЭРА SIMPLE; аналоги с другими размерами и защитой есть в каталоге ЭРА
• Проверьте наличие всех деталей по паспорту - особенно ключи и крепежные элементы
