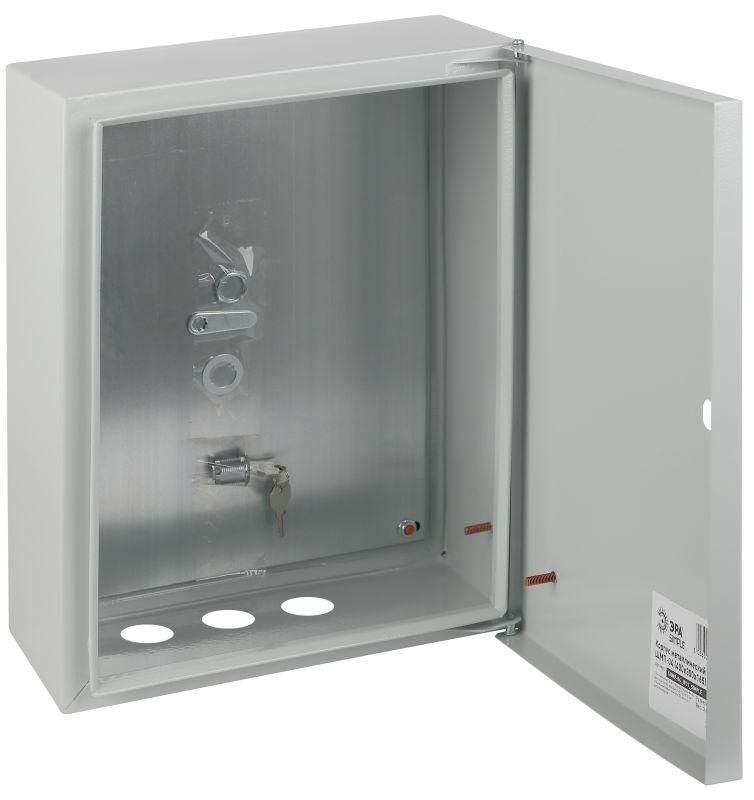

Корпус металлический ЩМП-04 SIMPLE 400х300х175 IP31 NO_SIMPLE_SHMP-04_IP31 ЭРА Б0041655

Корпус металлический ЩМП-04 с монтажной панелью 400х300х175 IP31 от бренда ЭРА - это готовый металлический шкаф для сборки распределительных устройств и аппаратуры автоматизации. Артикул б0041655 подходит для установки внутри помещений там, где требуется базовая защита от пыли и случайного контакта.

Назначение и область применения

Корпус металлический ЩМП-04 с монтажной панелью 400х300х175 IP31 используется для монтажа коммутационных аппаратов, реле, автоматических выключателей, контакторов и других элементов низковольтных систем. Подходит для создания щитов управления, систем автоматизации, пожарной сигнализации и распределения электроэнергии. Области применения: жилые здания, промышленные цеха, сельскохозяйственные объекты, спортивные сооружения. Не предназначен для открытых площадок или мест с повышенной влажностью.

Технические характеристики

• Размеры корпуса: 400×300×175 мм (ширина × высота × глубина)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, толщиной 1 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А - допустимая нагрузка на оборудование внутри шкафа
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Монтажная панель: оцинкованная, жестко закреплена внутри корпуса
• Замок: одноключевой, в комплекте два ключа
• Класс защиты: I - наличие заземляющего контакта
• Способ установки: открытая, на стену или опорную поверхность
• Кабельные вводы: отсутствуют - требуют самостоятельного монтажа
• Количество модулей: не указано - зависит от габаритов установленного оборудования

Совместимость и монтаж

Корпус металлический ЩМП-04 с монтажной панелью 400х300х175 IP31 совместим с любым оборудованием, которое фиксируется на DIN-рейках или крепится болтами к плите. Монтажная панель рассчитана на установку стандартных модулей до 96 мм в ширину. Для подключения кабелей необходимо самостоятельно просверлить отверстия в боковых или нижних стенках и установить соответствующие вводы. Шкаф крепится на стену с помощью четырех отверстий в задней части корпуса. Нулевая глубина монтажа означает, что шкаф не требует углубления в стену - он монтируется вплотную к поверхности.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями класса защиты I - все металлические части имеют надежное заземление через контактную планку. Порошковое покрытие повышает электробезопасность и исключает риск поражения током при прикосновении к корпусу. Защита IP31 соответствует ГОСТ 14254, обеспечивая безопасность от доступа посторонних предметов и минимального влияния влаги. Гарантия от сквозной коррозии - 15 лет, гарантийный срок эксплуатации - 1 год.

Преимущества

• Жесткая сварная конструкция - устойчивость к деформации при механическом воздействии
• Оцинкованная монтажная панель - долговечность, антикоррозийная стойкость, удобство крепления оборудования
• Порошковое покрытие - устойчивость к царапинам, химическим веществам, перепадам температур
• Простота сборки - отсутствие сложных элементов, быстрая установка внутреннего оборудования
• Комплектация - замок с двумя ключами, готовый к использованию без доработок

Ограничения применения

• Не подходит для установки вне помещения - степень защиты IP31 недостаточна для дождя, снега или запыленной среды
• Отсутствие заводских кабельных вводов - требует дополнительных работ по герметизации проходов
• Нет встроенных вентиляционных каналов - при большой тепловой нагрузке возможен перегрев оборудования
• Толщина стенки 1 мм - не рекомендован для мест с высокими ударными нагрузками
• Не предназначается для взрывоопасных зон - отсутствует сертификат взрывозащиты

Примеры использования

• Щит управления насосной станцией в жилом доме
• Распределительный щит освещения в офисном здании
• Панель автоматизации конвейера на пищевом производстве
• Щит пожарной сигнализации в учебном заведении
• Аппаратный шкаф системы контроля доступа

Практические советы

• Перед монтажом проверьте, чтобы размеры вашего оборудования поместились в 400×300 мм монтажной панели - особенно важно для крупных автоматов и преобразователей частоты
• Используйте кабельные вводы с уплотнением (например, M20x1,5) для сохранения степени защиты IP31 после прокладки проводов
• При установке в сыром помещении дополнительно прокладывайте термостойкую изоляцию между корпусом и стеной
• Для увеличения срока службы регулярно проверяйте состояние замка и заземляющего контура
• Щит ЭРА SIMPLE ЩМП-04 можно использовать как основу для последующего апгрейда - например, замены на модель IP54 с другим уплотнителем
