Корпус металлический ЩРН-48 (610х300х120) IP31 Народный | SQ0905-0722 TDM

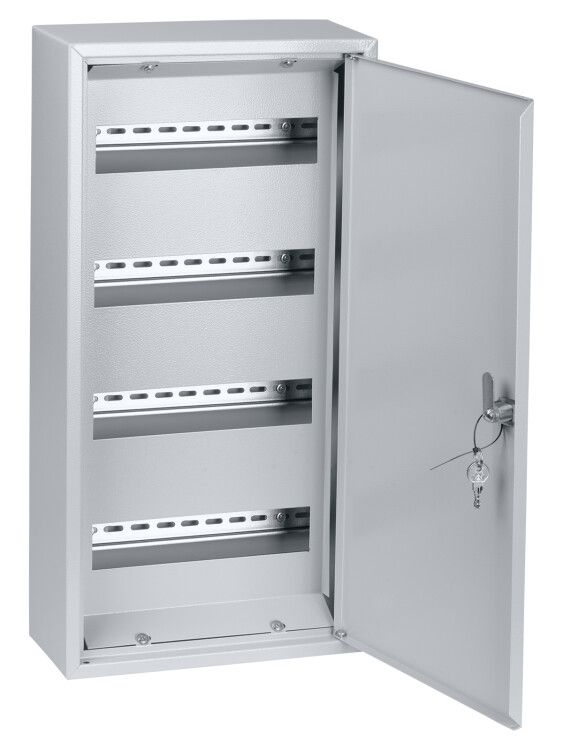

Корпус металлический ЩРН-48 (610х300х120) IP31 от TDM ELECTRIC - это надёжный стальной шкаф для установки коммутационного оборудования в условиях внутреннего монтажа. Артикул sq0905-0722 подходит для сборки щитов распределения в бытовых и промышленных сетях 220/380 В.

Назначение и область применения

ЩРН-48 предназначен для компактной укладки автоматических выключателей, УЗО, контакторов и других устройств в одно- и трёхфазных электросетях с напряжением до 380 В переменного тока и частотой 50 Гц. Корпус используется внутри помещений - в жилых домах, офисах, на производстве, где требуется защита от случайного прикосновения к токоведущим частям.

Технические характеристики

• Габариты: 610×300×120 мм (Ш×В×Г)
• Материал корпуса: сталь
• Покрытие: текстурированный полиэстеровый порошок
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Класс защиты: I (заземление обязательно)

Совместимость и монтаж

Корпус имеет стандартную систему крепления DIN-рейки и предварительно просверленные отверстия для крепления на стену. Для монтажа используйте саморезы M4–M6. Размеры позволяют разместить до 12 модулей на DIN-рейке шириной 35 мм. Обратите внимание: глубина 120 мм ограничивает установку крупногабаритных аппаратов - проверьте габариты ваших устройств перед покупкой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Степень защиты IP31 обеспечивает безопасность от проникновения инструментов и пыли, но не защищает от брызг, струй воды или влаги. Применяйте только во внутренних, сухих помещениях.

Преимущества

• Порошковое покрытие устойчиво к царапинам, коррозии и механическому воздействию
• Оптимальная высота 610 мм позволяет удобно размещать устройства без перегрузки по вертикали
• Ребра жесткости на боковых стенках повышают прочность корпуса
• Фланец двери плотно прилегает, снижая риск попадания пыли

Ограничения применения

• Не применяется на улице, в сырых помещениях, ваннах, банях - IP31 недостаточен для влажной среды
• Не подходит для установки мощных преобразователей частоты или больших АВ с высоким тепловыделением - ограниченный объём не обеспечивает достаточное охлаждение
• Не предназначена для взрывоопасных зон или мест с химически активными парами

Примеры использования

• Электрощит в квартире - распределение питания по комнатам
• Щит управления на производственной линии
• Распределительный щит в офисном здании
• Автоматический ввод резерва (АВР) в малых объектах

Практические советы

• Перед монтажом проверьте, что все провода имеют запас длины - глубина корпуса всего 120 мм
• Обязательно выполните заземление корпуса через контактную площадку
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг аппарата - особенно если установлены автоматы с большой нагрузкой
• ЩРН-48 совместим со всеми типами DIN-реек - выбирайте подходящую длину (до 600 мм)
• При необходимости можно дополнительно оснастить корпус вентиляцией - но только после согласования с нормами ПУЭ
