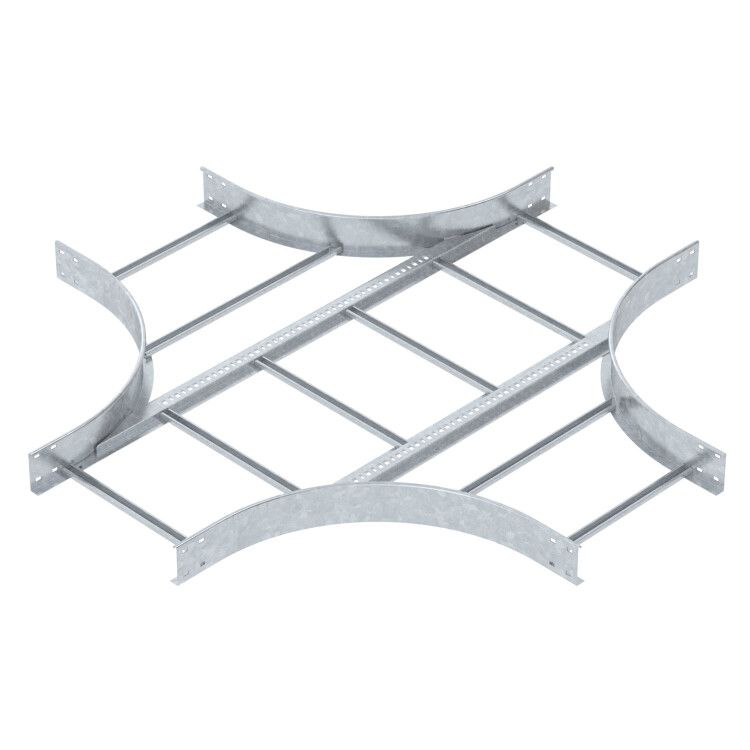

Крестообразная секция 110x500 мм (LK 1150 R5 FT) | 6219708 OBO Bettermann

Крестообразная секция 110x500 мм от OBO BETTERMANN - элемент системы кабельных лотков, предназначенный для организации пересечений кабельных трасс под прямым углом. Артикул lk 1150 r5 ft и 6219708 обеспечивают совместимость с другими компонентами серии OBO Bettermann, что упрощает сборку сложных маршрутов в промышленных объектах.

Назначение и область применения

Крестообразная секция 110x500 мм используется для соединения четырёх направлений кабельного лотка - влево, вправо, вперёд и назад. Применяется там, где необходимо изменить траекторию прокладки кабелей без изгиба или дополнительных переходников. Подходит для систем управления на заводах, в энергообъектах, на транспорте и в других местах с высокой плотностью кабельных трасс.

Технические характеристики

• Формат: Крестообразный лоток с внутренним радиусом 500 мм - обеспечивает плавный поворот кабелей внутри секции, снижая риск механического повреждения жил.
• Размеры: Ширина 500 мм, высота 110 мм - позволяет размещать крупногабаритные пучки кабелей, включая силовые и контрольные.
• Материал: Сталь оцинкованная с горячим цинком - защищена от коррозии даже в агрессивных средах, например, на производствах с повышенной влажностью или химическими выбросами.
• Производство: Беззубцовый профиль и открытый боковой профиль - исключают необходимость сверления или резки при монтаже; ускоряет установку и снижает трудозатраты.
• Цвет: Серый - соответствует стандартному цветовому решению лотков OBO Bettermann, обеспечивает единый внешний вид всей системы.
• Регулирование: Внесён в Реестр промышленной продукции РФ (№1367\9\2023); имеет лицензию Росатома ЦО-12-101-13253 - допущен к применению на АЭС и других объектах ядерной отрасли.

Совместимость и монтаж

Крестообразная секция 110x500 мм полностью совместима с другими элементами лотковой системы OBO Bettermann того же класса прочности и габарита. Монтаж выполняется без инструментов: секция фиксируется самонарезными болтами или зажимами к смежным участкам лотка. Открытый профиль позволяет легко проверять состояние кабелей и выполнять обслуживание без демонтажа.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50571 и международным нормам IEC 61537 для кабельных систем.
• Лицензия Росатома подтверждает соответствие строгим требованиям безопасности для работы на ядерных объектах.
• Оцинкованное покрытие предотвращает образование электрокоррозии при контакте с другими металлическими конструкциями.

Преимущества

• Не требует резки или доработки - готов к использованию сразу после доставки.
• Устойчив к механическим нагрузкам благодаря толщине стали и качественному цинкованию.
• Поддерживает долгосрочную надёжность в условиях постоянной вибрации и температурных колебаний.
• Интегрируется в существующую систему без изменения проекта - идеально для реконструкций.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя материал устойчив к коррозии, открытые стороны не герметичны.
• Не рассчитана на прокладку кабелей с наружной оболочкой более 110 мм по высоте - превышение может вызвать перегрев или затруднить закрывание крышки.
• Не заменяет поворотные элементы с меньшим радиусом - если требуется угол менее 90°, следует использовать другие типы лотков.

Примеры использования

• На производстве: пересечение трасс питания станков и систем автоматизации в цехе с плотной сетью оборудования.
• На АЭС: распределение кабелей управления реактором через технологические зоны с ограниченным пространством.
• В логистических терминалах: организация кабельных путей между конвейерными линиями и пунктами управления.

Практические советы

• Перед монтажом проверьте посадочные размеры соседних лотков - ширина 500 мм должна точно совпадать с шириной основных участков системы.
• При прокладке большого числа кабелей используйте внутренние перемычки или разделители - так вы сохраните порядок и удобство обслуживания.
• Для длительной эксплуатации на открытом воздухе рекомендовано дополнительно закрывать верхнюю часть лотка крышкой OBO Bettermann подходящего типа.
• Артикулы lk 1150 r5 ft и 6219708 - одинаково действуют в каталогах; при заказе указывайте любой из них - они соответствуют одному изделию.
