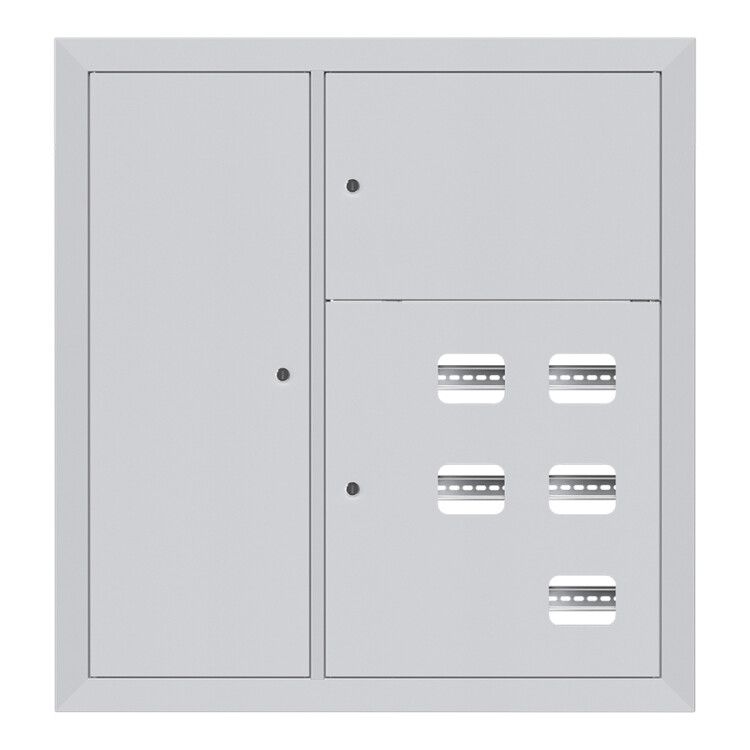

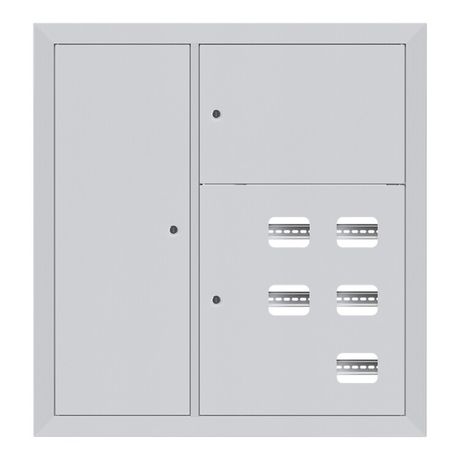

Щит этажный 5 кв. слаботочка слева (1000х950х160) Basic | mb28-v-5z EKF

Щит этажный 5 кв. слаботочка слева 1000х950х160 мм от бренда EKF - это готовый корпус распределительного шкафа для установки в многоквартирном доме. Он предназначен для организации входного распределения энергии по квартирам и размещения слаботочного оборудования. Артикул mb28-v-5z соответствует серии Basic и обеспечивает надежную защиту внутренних компонентов.

Назначение и область применения

Щит этажный 5 кв. слаботочка слева используется для центрального приема и распределения электроэнергии между пятью квартирами на одном этаже. Внутри него устанавливаются автоматические выключатели, счетчики и устройства защиты. Отдельная зона позволяет разместить оборудование слабых токов: телефонные модули, TV-распределители, системы домофона или сигнализации. Подходит для новых и реконструируемых жилых домов, где требуется четкая разводка силовой и слаботочной сети.

Технические характеристики

• Размеры корпуса: 1000×950×160 мм (высота × ширина × глубина)
• Глубина металлического основания: 150 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество дверей: три - две для силового оборудования, одна со стеклом для слаботочки
• Материал корпуса: сталь с порошковым покрытием светло-серого цвета
• Гарантия: 60 месяцев
• Тип установки: встраиваемая в стену

Совместимость и монтаж

Щит этажный 5 кв. слаботочка слева совместим с типовыми DIN-рейками и стандартными модульными устройствами до 45 мм шириной. Монтаж выполняется в нишу стены с предварительным закреплением рамы. Глубина 150 мм позволяет разместить автоматы, УЗО и счетчики без перегрузки пространства. Каждая из трех дверей открывается отдельно - удобно при обслуживании. Стеклянная дверца слаботочной секции защищает чувствительное оборудование от механических повреждений и пыли, сохраняя доступ к индикаторам и кнопкам.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51778-2011 для распределительных щитов. Степень защиты IP31 исключает попадание крупных частиц и случайное воздействие воды сверху - достаточно для помещений внутри дома. Корпус выполнен из стали с антикоррозийным порошковым покрытием, что снижает риск возникновения точечной коррозии даже при повышенной влажности.

Преимущества

• Четкое разделение силовой и слаботочной зон - минимизация помех и безопасность обслуживания
• Три отдельные двери позволяют работать с одной частью щита без вскрытия всей конструкции
• Стеклянная дверца слаботочной секции обеспечивает визуальный контроль состояния оборудования без необходимости открывать корпус
• Порошковое покрытие устойчиво к царапинам и легко моется
• Гарантия 5 лет - один из самых длинных сроков среди аналогичных решений

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях вне здания - IP31 недостаточно для внешней среды
• Не рассчитан на установку мощных преобразователей частоты или высокотоковых устройств выше 63 А без дополнительного теплоотведения
• Глубина 150 мм ограничивает использование больших комбинированных устройств - проверяйте габариты перед покупкой
• Подходит только для монтажа в стену; напольная или настенная установка без ниши невозможна

Примеры использования

• Распределительный щит на этаже 9-этажного дома с пятью квартирами - каждый автомат управляет питанием своей квартиры
• Объединенный шкаф с местом для маршрутизатора, видеорегистратора и домофона рядом с силовым оборудованием
• Альтернатива старому щиту в капитально ремонтируемой хрущевке - замена на современную, стандартизированную конструкцию

Практические советы

• Перед монтажом проверьте соответствие глубины ниши - корпус требует минимум 160 мм свободного места с запасом на провода
• При использовании нескольких УЗО или дифавтоматов учитывайте, что они занимают больше места, чем обычные автоматы - планируйте расположение заранее
• Для слаботочной секции используйте отдельные кабельные каналы - это упрощает будущую диагностику и замену
• Щит этажный 5 кв. слаботочка слева от EKF хорошо сочетается с продукцией серии Basic - все элементы имеют унифицированные крепления и размеры
• Не забудьте про заземление: корпус имеет контактную площадку - обязательно подведите PE-провод
