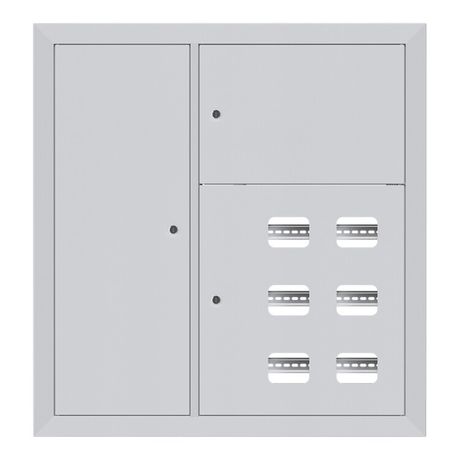

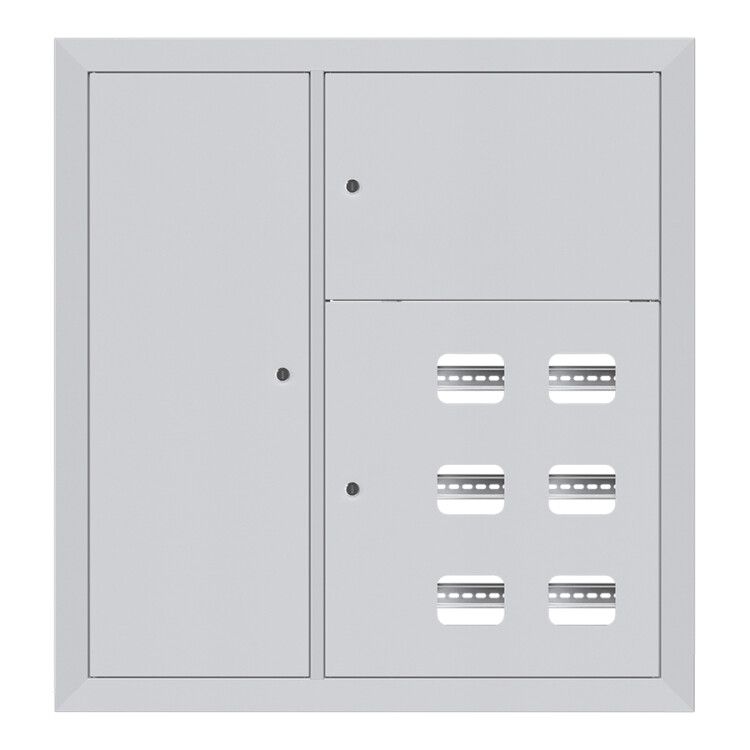

Щит этажный 6 кв. слаботочка слева (1000х950х160) Basic | mb28-v-6z EKF

Щит этажный 6 кв. слаботочка слева (1000х950х160) EKF - это металлический корпус для централизованного размещения оборудования учёта и распределения электроэнергии по квартирам, а также слаботочных систем. Модель из серии Basic от EKF рассчитана на установку в стену и подходит для многоквартирных жилых домов.

Назначение и область применения

Щит этажный 6 кв. слаботочка слева (1000х950х160) EKF предназначен для монтажа на этаже многоквартирного дома. Он обеспечивает приём электропитания от вводного устройства и его дальнейшее поквартирное распределение. Внутри размещаются автоматические выключатели, УЗО, счётчики и другие устройства защиты и учёта. Отдельная зона - слаботочная секция - позволяет устанавливать оборудование телефонной сети, TV-антенн, домофона, системы безопасности. Подходит для новых и реконструируемых жилых объектов.

Технические характеристики

• Размеры: 1000×950×160 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: три - основная и две боковые, обеспечивают удобный доступ ко всем модулям
• С застекленной дверью: да - позволяет визуально контролировать состояние приборов без открывания
• Цвет: светло-серый - соответствует типичному интерьеру подъездов
• Гарантия: 60 месяцев (5 лет)
• Тип установки: встраиваемая в стену

Совместимость и монтаж

Щит этажный 6 кв. слаботочка слева (1000х950х160) EKF совместим со стандартными DIN-рейками (35 мм) и компактными модульными устройствами до 42 модулей. Слаботочная часть расположена слева - для удобства прокладки кабелей от входа в подъезд. Перед монтажом необходимо подготовить нишу в стене с запасом по глубине минимум 180 мм. Крепление осуществляется через предварительно установленные анкеры или болты. Все двери имеют петли с возможностью полного открывания - для обслуживания внутренних элементов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2, что гарантирует безопасную работу в условиях жилой среды. Наличие застекленной двери снижает риск случайного контакта с токоведущими частями. Корпус выполнен из стали, не поддерживающей горение. Применение порошкового покрытия исключает образование острых кромок и снижает риск травматизма при монтаже.

Преимущества

• Трёхдверная конструкция - позволяет работать с одной стороной, не нарушая целостность всей системы
• Слаботочная секция слева - оптимально решает задачу раздельного размещения силового и информационного оборудования
• Защита IP31 достаточна для подъездов - не требует дополнительной герметизации
• Порошковое покрытие - долговечнее обычной краски, не выцветает и легко моется
• Гарантия 5 лет - один из самых длинных сроков среди аналогов

Ограничения применения

Щит этажный 6 кв. слаботочка слева (1000х950х160) EKF не предназначен для наружной установки - степень защиты IP31 не защищает от осадков и прямого попадания воды. Также не подходит для помещений с высокой влажностью (бассейны, парильни) или агрессивной средой (промышленные цеха). Не имеет встроенной вентиляции - при большом количестве мощных устройств требуется дополнительное охлаждение. Слаботочная секция не экранирована - для чувствительных систем (например, CCTV) следует использовать фильтры и правильную трассировку кабелей.

Примеры использования

• Распределительный щит на этаже 9-этажного жилого дома с 6 квартирами
• Центральный пункт подключения кабельного ТВ и домофона в новостройке
• Аппаратный шкаф для счётчиков и УЗО в панельном доме с коллективным учётом
• Обновление старого щита в ходе капитального ремонта подъезда

Практические советы

• Перед заказом проверьте посадочные размеры проёма в стене - глубина 160 мм требует минимум 180–200 мм свободного пространства
• Слаботочные кабели прокладывайте отдельно от силовых - минимальное расстояние между ними - 10 см, лучше в разных каналах
• Не используйте щит в качестве временного решения - он спроектирован для постоянной эксплуатации
• При сборке соблюдайте порядок: сначала силовая часть, потом слаботочная - так легче избежать путаницы
• Для удобства обслуживания оставьте около 15–20 см свободного места перед щитом
