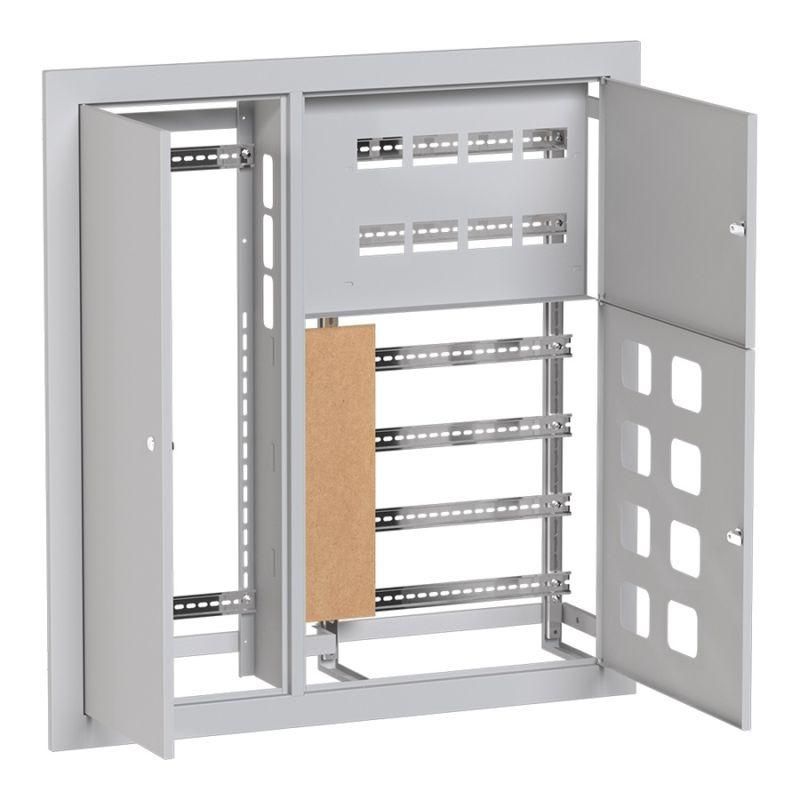

Щит этажный 8кв. со слабот. отсеком слева (1000х950х160) PROxima EKF mb29-v-8z

Щит этажный 8 кв. со слаботочным отсеком слева (1000х950х150/160) EKF, PROxima предназначен для компактного размещения оборудования учёта и распределения электроэнергии в многоквартирных домах. Благодаря вынесенному слаботочному отсеку обеспечивается безопасная и упорядоченная установка как силовых, так и коммуникационных устройств.

Назначение и область применения

Щит этажный 8 кв. со слаботочным отсеком слева (1000х950х150/160) EKF, PROxima используется для централизованного приёма электроэнергии на этаже и её дальнейшего распределения по квартирам. Он защищает каждую групповую линию от перегрузок и коротких замыканий. Отдельный отсек слева позволяет разместить оборудование слабых токов: модемы, маршрутизаторы, системы видеонаблюдения, телефонную и телевизионную аппаратуру. Подходит для установки в подъездных шахтах, технических помещениях и коридорах жилых зданий.

Технические характеристики

• Размеры корпуса: 1000×950×150/160 мм (высота × ширина × глубина); глубина указана с учётом возможного изменения из-за конструктивных особенностей
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Степень защиты IP31 - предохраняет от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Застекленная дверца - позволяет контролировать состояние автоматических выключателей без вскрытия щита
• Три замка - обеспечивают повышенную защиту от несанкционированного доступа
• Цвет: серый
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит этажный 8 кв. со слаботочным отсеком слева (1000х950х150/160) EKF, PROxima рассчитан на скрытую установку в стену. Для монтажа требуется подготовить нишу соответствующих габаритов с запасом минимум 10–15 мм по бокам для удобства подключения проводов. Крепление осуществляется через отверстия в задней стенке корпуса. Устройство совместимо с DIN-рейками шириной 35 мм - стандартными для большинства автоматов, УЗО и модульных устройств. Слаботочный отсек имеет внутренние крепления для фиксации сетевых плат и адаптеров.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51778-2014 для распределительных щитов. Конструкция исключает случайное прикосновение к токоведущим частям благодаря застекленной дверце и расположению силового оборудования внутри основного отсека. Наличие трёх замков снижает риск вмешательства третьими лицами. Примечание: степень защиты IP31 не допускает использование в условиях постоянной влажности, на улице или в сырых помещениях без дополнительной защиты.

Преимущества

• Обособленный слаботочный отсек предотвращает помехи между силовой и информационной аппаратурой
• Порошковое покрытие увеличивает долговечность корпуса даже при частом обслуживании
• Защитная дверца с остеклением упрощает диагностику состояния автоматов без открывания щита
• Трёхзамковая система соответствует требованиям ЖЭКов и управляющих компаний к безопасности
• Высокая вместимость - позволяет разместить до 8 модульных устройств в основном отсеке + дополнительные элементы в слаботочном отделении

Ограничения применения

• Не предназначен для установки вне помещений - IP31 недостаточно для воздействия дождя, снега или высокой влажности
• Не рекомендован для мест с высокой запылённостью - например, рядом с производственными участками
• Глубина 150–160 мм ограничивает установку крупных устройств типа АВР или мощных преобразователей
• Отсутствие встроенного терморегулятора - при температуре ниже –10C необходимо дополнительно утеплять место установки

Примеры использования

• Центральный этажный щит в новостройке с 8 квартирами - каждый автомат управляет питанием одной квартиры
• Подключение системы видеонаблюдения и домофона в слаботочном отсеке - сигналы не влияют на работу силовых линий
• Аппаратура для умного дома (Wi-Fi-концентратор, интерфейсы управления освещением) размещена отдельно от автоматов
• Распределительный пункт в старом фонде после реконструкции - замена устаревших щитов на унифицированный вариант

Практические советы

• Перед монтажом проверьте глубину ниши - корпус требует минимум 160 мм свободного пространства с учётом кабельных каналов
• При использовании в холодных помещениях убедитесь, что внутри щита не образуется конденсат - используйте вентиляцию или нагреватель
• Слаботочные кабели прокладывайте отдельно от силовых - минимальное расстояние 10 см, лучше использовать металлический экран
• Для быстрого обслуживания выбирайте автоматы с индикацией положения - видно через стекло
• При заказе нескольких экземпляров уточняйте партию - цвет и качество покрытия должны быть одинаковыми для эстетичного внешнего вида
