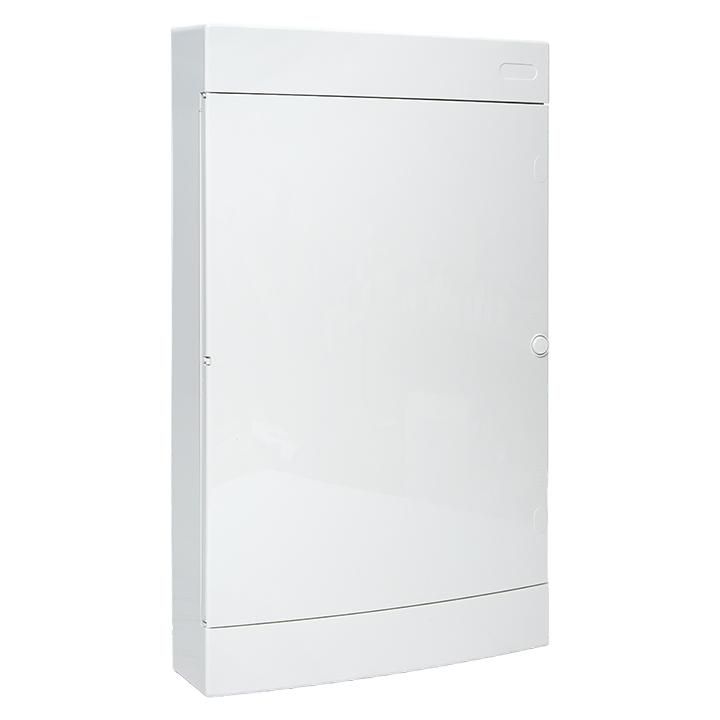

Щит комбинированный "Unix" белая дверь (2х18 модулей + 1 монтажная плата) IP41 EKF PROxima | ux-2x18+1m-nw

Щит комбинированный Unix 2х18 модулей + 1 монтажная плата, белая дверь, IP41 от EKF - компактное решение для одновременной установки силового и слаботочного оборудования в одном корпусе. Артикул ux-2x18+1m-nw подходит для монтажа в жилых, офисных и промышленных помещениях.

Назначение и область применения

Щит предназначен для сборки распределительных устройств, где требуется совмещение силовой части (автоматические выключатели, УЗО, контакторы) и слаботочного оборудования (роутеры, патч-панели, разветвители сигналов). Подходит для квартир, домашних сетей, малых офисов, систем видеонаблюдения и автоматизации зданий. Монтаж осуществляется на стену - внутренняя установка невозможна.

Технические характеристики

• Общее количество модулей: 36 (2 ряда по 18 модулей)
• Количество рядов: 4 (2 ряда для DIN-реек, 2 ряда для монтажной платы)
• DIN-рейка: есть - для модульного оборудования (стандарт 35 мм)
• Монтажная плата: одна - для фиксации слаботочных устройств (без DIN-крепления)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Материал корпуса: глянцевый ABS-пластик
• Цвет: белый
• Тип крышки: закрытого типа, с поворотной дверцей
• Способ монтажа: открытая установка на стену
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит совместим со всеми стандартными модулями шириной 17,5 мм (по ГОСТ/IEC 60947). DIN-рейки позволяют легко крепить автоматы, УЗО, реле. Монтажная плата имеет отверстия под саморезы - для крепления Wi-Fi роутеров, патч-панелей, преобразователей сигналов. Для установки используются крепёжные отверстия на задней стенке корпуса. Диаметр отверстий под кабельные вводы - 12–18 мм, вводы не входят в комплект - требуются дополнительно.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока. Степень защиты IP40 обеспечивает безопасную работу в сухих помещениях, исключает доступ к токоведущим частям случайным предметам (например, отвёрткой). Соответствие нормам IEC 61439-1 и GOST R 50030.2. Напряжение питания не регламентируется - щит служит только для распределения и защиты.

Преимущества

• Раздельные зоны: силовая часть и слаботочные устройства не мешают друг другу
• Плоское дно корпуса - удобно для прокладки проводов и снижает риск перегиба
• Глянцевый белый цвет - эстетично сочетается с современным интерьером
• Удобная дверца с замком - защищает от несанкционированного доступа
• Высокая прочность ABS-пластика - устойчив к механическим воздействиям и перепадам температур

Ограничения применения

• Не допускается установка во влажных помещениях (ванная, бассейн, улица) - IP40 не защищает от воды
• Нельзя использовать в средах с высокой запылённостью - пыль может попасть через вентиляционные щели
• Монтажная плата не рассчитана на тяжёлое оборудование (более 2–3 кг на одну точку крепления)
• Не предусмотрена возможность встраивания в стену - только наружная установка

Примеры использования

• Домашний щит: автоматические выключатели на освещение и розетки + Wi-Fi роутер + медиаплеер
• Офис: УЗО для рабочих мест + патч-панель для сети Ethernet
• Производственный участок: контакторы для станков + контроллеры автономной системы управления
• Аудио-видео система: усилитель, маршрутизатор, декодер - все в одном месте, без лишних проводов

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - выбирайте вводы с подходящими уплотнителями
• Используйте термоусадку или кабельные каналы для организации проводов между DIN-рейкой и монтажной платой
• Не перегружайте монтажную плату: тяжёлые устройства (например, серверы) лучше крепить отдельно
• При использовании в многоквартирном доме - учтите, что щит не герметичен; избегайте установки рядом с источниками пара
• Arтикул ux-2x18+1m-nw - оптимальный выбор, если нужен компактный щит с балансом мощности и слаботочки; для больших систем рассмотрите модели с 72 модулями
