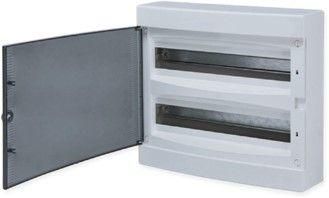

Щит распределительный навесной ''''Unix'''' прозрачная дверь 2х18 модулей IP40 PROxima'''' - ux-2x18-n EKF

Щит распределительный навесной прозрачная дверь 2х18 модулей IP41 от EKF (артикул ux-2x18-n) предназначен для компактного монтажа модульного оборудования в жилых, офисных и промышленных помещениях. Корпус выполнен из прочного пластика, имеет прозрачную дверцу для визуального контроля состояния устройств и защищён от попадания твёрдых частиц размером более 1 мм.

Назначение и область применения

Щит распределительный навесной прозрачная дверь 2х18 модулей IP41 используется для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Подходит для сборки распределительных щитов в квартирах, частных домах, административных зданиях и малых производственных объектах. Прозрачная дверца позволяет контролировать состояние приборов без вскрытия щита. Также возможна установка слаботочного оборудования - Wi-Fi роутеров, патч-панелей, видеорегистраторов - на монтажные платы внутри корпуса.

Технические характеристики

• Общее количество модулей: 36 (2 ряда по 18 модулей)
• Тип корпуса: пластиковый, из глянцевого ABS-пластика
• Цвет: RAL 9010 (белый матовый)
• Степень защиты: IP40 - защита от твёрдых предметов диаметром более 1 мм, но не от воды
• Способ монтажа: настенный, навесной
• Глубина корпуса: 102 мм
• Наличие DIN-рейки: да (стандартная, 35 мм)
• Тип двери: прозрачная, тонированная
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный навесной прозрачная дверь 2х18 модулей IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (модуль 18 мм). DIN-рейка фиксируется в корпусе и рассчитана на установку до 36 модулей. Для монтажа используются крепёжные отверстия на задней стенке. Глубина 102 мм обеспечивает достаточное пространство для прокладки проводов и коммутации даже при использовании крупных УЗО или автоматов с увеличенным корпусом. Монтажные платы позволяют дополнительно крепить устройства без DIN-крепления - например, сетевые фильтры или маршрутизаторы.

Безопасность и стандарты

Щит соответствует требованиям к электроустановкам для внутреннего монтажа. Степень защиты IP40 предотвращает доступ твёрдых предметов, но не обеспечивает защиту от влаги - поэтому не рекомендуется для установки во влажных помещениях (ванная, бассейн, улица). Серия Unix прошла испытания на механическую прочность и термостойкость согласно внутренним стандартам EKF.

Преимущества

• Прозрачная дверца - удобный визуальный контроль работы оборудования без открывания
• Плоское основание корпуса - упрощает прокладку и фиксацию проводов внутри
• Высокая прочность ABS-пластика - устойчив к ударным нагрузкам и деформациям
• Минималистичный дизайн - гармонично сочетается с современным интерьером
• Долгий срок гарантии - 5 лет, что выше среднего для аналогичных решений

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP40 не защищает от воды
• Не поддерживает монтаж в шкафах с принудительной вентиляцией - корпус герметичен, теплоотвод ограничен
• Рекомендовано использовать только с оборудованием, соответствующим стандарту DIN EN 60715
• При установке нескольких щитов рядом необходимо соблюдать минимальный зазор 5–10 см для доступа к клеммам

Примеры использования

• Электрощит в квартире: автоматы, УЗО, счётчики, реле времени
• Управление освещением в офисе: контакторы, таймеры, датчики движения
• Слаботочный щит: Wi-Fi точка доступа, CCTV-регистратор, патч-панель
• Индивидуальные системы управления: насосы, вентиляция, теплые полы

Практические советы

• Перед монтажом проверьте, чтобы посадочные места под DIN-рейку были чистыми - грязь снижает надёжность фиксации
• При прокладке проводов используйте кабельные каналы или хомутики - так легче обслуживать щит в будущем
• Учитывайте глубину 102 мм: выбирайте кабели с радиусом изгиба, подходящим для такого объёма
• Если требуется защита от влаги - замените этот щит на модель с IP44 или выше
• Прозрачная дверца легко царапается - не используйте острые инструменты при работе внутри
