Корпус пластиковый навесной MULTIBOX со слаботочным отсеком 12 модулей IP41 белый | Б0059314 ЭРА

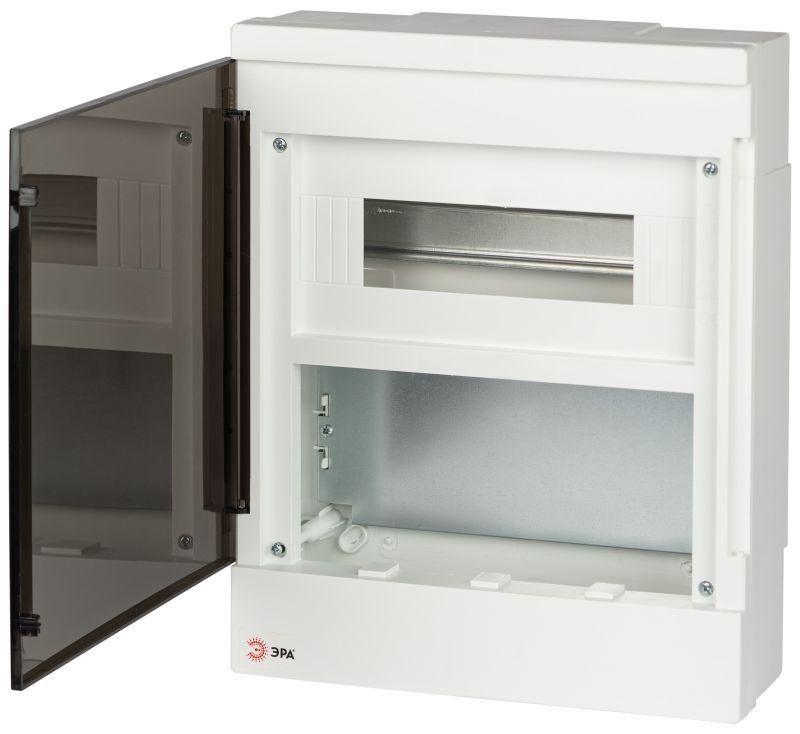

Щит распределительный со слаботочным отсеком навесной пластиковый 12 модулей IP41 MultiBox bs-12s ЭРА — компактное решение для организации распределения электроэнергии и размещения слаботочного оборудования в одном корпусе. Подходит для жилых и офисных помещений, где требуется совмещение силовой и информационной проводки.

Назначение и область применения

Щит распределительный MultiBox bs-12s ЭРА используется для монтажа автоматических выключателей, УЗО и других модульных устройств на DIN-рейках, а также для размещения слаботочного оборудования — телевизионных разветвителей, Wi-Fi роутеров, патч-панелей, систем домашней автоматизации. Применяется в квартирах, частных домах, офисах, на этажных щитах. Отлично подходит там, где важно экономить место и объединить силовые и слаботочные цепи в одном корпусе.

Технические характеристики

• Количество модулей: 12 (для силового оборудования на DIN-рейке)
• Степень защиты: IP41 — защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Номинальный ток: 63 А — максимальный допустимый ток через входную группу
• Материал корпуса: термостойкий пластик, белого цвета
• Тип двери: одинарная, с прозрачной крышкой для визуального контроля состояния оборудования
• Фиксация дверцы: механический защелкивающийся замок, предотвращает самопроизвольное открывание
• Количество кабельных вводов: 6 — для подключения входящих и выходящих кабелей
• Монтажная плата: да, размер 100×200 мм — специально для слаботочных устройств
• Класс защиты: II — двойная изоляция, заземление не требуется

Совместимость и монтаж

Щит MultiBox bs-12s ЭРА рассчитан на открытую установку — крепится на стену с помощью дюбелей или специальных клипс. Для монтажа в гипсокартон в комплекте предусмотрены крепёжные клипсы. DIN-рейка уже установлена внутри — её можно использовать сразу после вскрытия. Монтажная панель для слаботочки расположена отдельно, ниже основного отсека; она позволяет крепить устройства без сверления корпуса. Все кабельные вводы имеют резиновые уплотнения — обеспечивают герметичность при протяжке проводов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и административных объектов. Класс защиты II исключает необходимость подключения к PE-проводу, что снижает риск ошибок при монтаже. Прозрачная крышка позволяет контролировать состояние контактов без открытия щита. Наличие фиксатора дверцы препятствует случайному доступу к токоведущим частям.

Преимущества

• Объединённая конструкция: силовая часть + слаботочный отсек в одном корпусе
• Прозрачная дверца — удобство диагностики и обслуживания
• Готовые места для крепления: DIN-рейка и монтажная пластина в комплекте
• Удобный монтаж в любые типы стен: бетон, кирпич, гипсокартон
• Высокая степень защиты IP41 — подходит для внутренних помещений с возможностью попадания влаги

Ограничения применения

Щит распределительный MultiBox bs-12s ЭРА не предназначен для наружной установки — IP41 недостаточно для воздействия дождя, снега или запыленной среды. Также не рекомендуется использовать в помещениях с высокой температурой выше +40 °C или в местах постоянного воздействия химически активных паров. Максимальный ток 63 А ограничивает применение в качестве главного ввода для больших квартир или домов с мощными нагрузками — для таких случаев нужен щит большего класса.

Примеры использования

• Этажный щит в многоквартирном доме — распределение питания и подключение IPTV, интернет-маршрутизаторов
• Квартирный щит — автоматические выключатели для освещения и розеток + Wi-Fi точка доступа и видеодомофон
• Офисный кабинет — распределение сети 220 В и подключение сервера, телефонной системы, камеры наблюдения
• Частный дом — организация ввода и подключение системы «умный дом» и сигнализации

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для свободного прохода через вводы — перетянутые провода повредят изоляцию
• Не используйте для слаботочного отсека устройства с нагревом более 50 °C — тепло может деформировать пластиковую плату
• При установке в гипсокартон обязательно используйте приложенные клипсы — обычные дюбеля не держатся в этом материале
• По возможности разделяйте силовые и слаботочные кабели в рамках одного щита — прокладывайте их по разным сторонам, чтобы минимизировать помехи
• Щит MultiBox bs-12s ЭРА не предусматривает возможность расширения — если вам нужны больше модулей, выбирайте модель на 24 или 36 модулей
