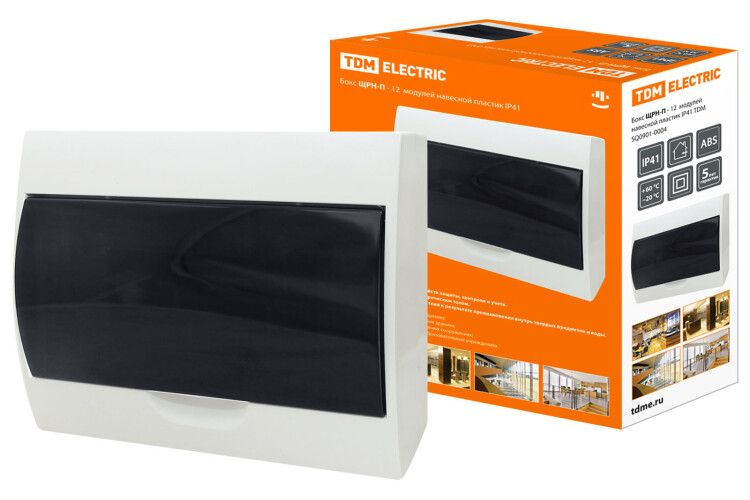

Бокс пластиковый навесной ЩРН-П-12 модулей IP41 | SQ0901-0004 TDM

Бокс пластиковый навесной ЩРН-П-12 модулей, степень защиты IP41 от TDM ELECTRIC - компактный корпус из ударопрочного ABS-пластика для монтажа распределительных устройств в условиях внутреннего освещённого пространства. Подходит для установки автоматических выключателей, УЗО и других модульных элементов в бытовых, административных и производственных зонах.

Назначение и область применения

ЩРН-П-12 модулей, степень защиты IP41 предназначен для сборки и защиты электрооборудования внутри помещений. Корпус используется там, где требуется надёжная фиксация модульных аппаратов, но нет необходимости в высокой степени защиты от воды или пыли. Применяется в жилых домах, коттеджах, офисах, школах, больницах, на производстве и на этапах строительства объектов инфраструктуры.

Технические характеристики

• Количество модулей: 12 (стандартная ширина 18 мм на модуль)
• Материал корпуса: АБС-пластик - ударопрочный, самозагасающий, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Внутренняя глубина: 90 мм - позволяет разместить стандартные модули до 12-ти полюсов
• Установочная глубина: 95 мм - учитываются выступы креплений и задние элементы
• Конструкция: однорядный, с одной дверью и передней панелью с прорезями
• Цвет: белый (RAL 9010)
• DIN-рейка: встроена - совместима со всеми стандартными модульными устройствами
• Тип крепления: навесной - крепится на стену через отверстия в боковых стенках

Совместимость и монтаж

ЩРН-П-12 модулей, степень защиты IP41 совместим с любыми устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа используйте саморезы или дюбеля подходящего диаметра - отверстия расположены на боковых стенках корпуса. Крепление выполняется на ровную поверхность, исключающую деформацию при нагрузке. Перед установкой проверьте, что глубина стены (95 мм) достаточна для свободного открывания двери. Не рекомендуется использовать в местах с риском механического повреждения или повышенной влажностью.

Безопасность и стандарты

Корпус изготовлен из материала, соответствующего требованиям UL 94 V-0 - не поддерживает горение. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для распределительных щитов класса II. Степень защиты IP41 обеспечивает безопасность от случайного контакта с частями под напряжением и попадания крупных посторонних предметов.

Преимущества

• Ударопрочный АБС-пластик снижает риск повреждения при транспортировке и монтаже
• Устойчивость к УФ-излучению предотвращает потускнение и хрупкость при длительном воздействии света
• Прорези на передней панели позволяют видеть положение переключателей и индикацию без открытия двери
• Белый цвет (RAL 9010) легко сочетается с интерьером и хорошо заметен при осмотре
• Однорядная компоновка упрощает обслуживание и замену модулей

Ограничения применения

ЩРН-П-12 модулей, степень защиты IP41 нельзя применять в помещениях с высокой влажностью (банях, подвалах, на улице), так как IP41 не защищает от брызг и струй воды. Также не подходит для сред с агрессивными газами, маслом или химическими веществами. Нельзя использовать в качестве основного распределительного щита на промышленных объектах с требованием IP54 и выше. Не предназначено для открытого монтажа вне зданий.

Примеры использования

• Электрощиток в квартире для групповой защиты розеток и освещения
• Распределительный бокс в учебном кабинете для управления светом
• Локальный щит на производственной линии для питания одного оборудования
• Временный щит на стройплощадке для временного электроснабжения
• Общий щит в коттедже для ввода и распределения энергии по этажам

Практические советы

• Перед монтажом убедитесь, что суммарная ширина всех модулей не превышает 12 (например, 6×2P + 2×1P = 14 - не поместятся)
• Используйте термоусадочные трубки или изоляционные накладки на проводах, выходящих через прорези - это повысит безопасность
• Не затягивайте крепёж слишком сильно - АБС-пластик может треснуть
• При использовании в офисах или жилых зонах выбирайте модели с прозрачной крышкой, чтобы удобнее контролировать состояние устройств
• ЩРН-П-12 модулей, степень защиты IP41 от TDM ELECTRIC - оптимальный выбор для бюджетных решений, где важны прочность и простота монтажа
