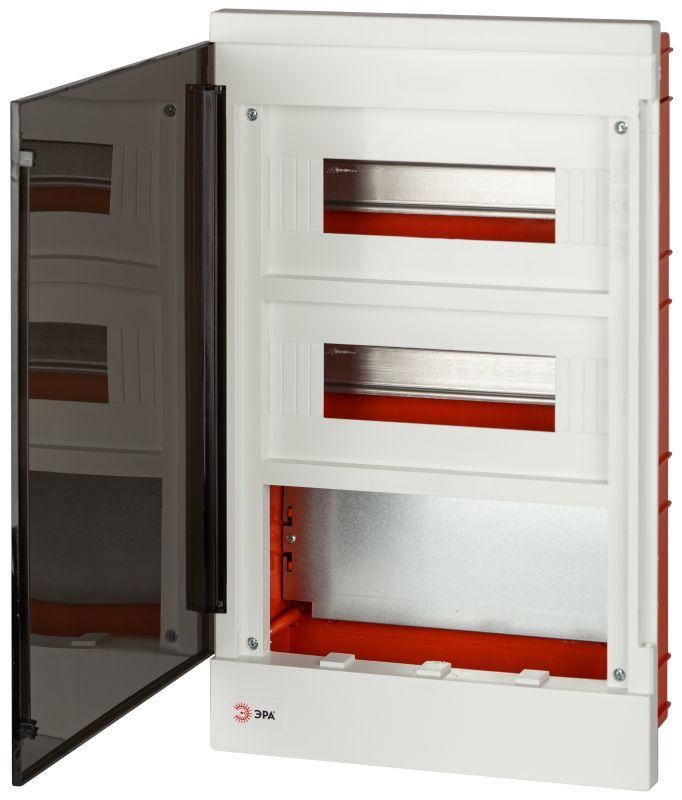

Корпус пластиковый встраиваемый MULTIBOX со слаботочным отсеком 24 модуля IP40 белый | Б0059317 ЭРА

Щит распределительный встраиваемый пластиковый со слаботочным отсеком 24 модуля IP40 от ЭРА — решение для компактной и безопасной организации силовой и слаботочной проводки в стене. Артикул б0059317 подходит для жилых и офисных помещений, где требуется совмещение высоковольтных цепей и оборудования связи в одном корпусе.

Назначение и область применения

Щит распределительный встраиваемый пластиковый со слаботочным отсеком 24 модуля IP40 используется для распределения электроэнергии и размещения слаботочного оборудования внутри стены. Подходит для сборки щитов с автоматическими выключателями, УЗО, реле, а также для установки TV-разветвителей, Wi-Fi маршрутизаторов, патч-панелей, домофонов и других устройств с низким напряжением.

Области применения: квартиры, частные дома, офисы, гостиницы, учебные заведения. Особенно эффективен там, где важна эстетика — все провода и устройства спрятаны в стене, внешний вид остаётся чистым.

Технические характеристики

• Количество модулей: 24 (стандартные DIN-модули шириной 18 мм каждый)
• Степень защиты: IP40 — защита от твёрдых предметов больше 1 мм, но не от воды
• Материал корпуса: пластик (негорючий, изолирующий)
• Класс защиты: II — двойная изоляция, заземление не требуется
• Номинальный ток: 63 А — максимальный допустимый ток через входную группу
• Глубина монтажа: 65,5 мм — минимальная глубина ниши в стене
• Тип крышки: прозрачная, светопроницаемая, с фиксатором
• Количество кабельных вводов: 6 — для подключения входящих и выходящих кабелей
• Цвет: белый
• Монтажная панель для слаботочки: 100×200 мм
• В комплекте: одна DIN-рейка (для 24-модульного щита предусмотрено два крепления, но рейка одна); монтажная панель; крепления для DIN-рейки; шина N; клипсы для крепления в гипсокартоне

Совместимость и монтаж

Щит распределительный встраиваемый пластиковый со слаботочным отсеком 24 модуля IP40 устанавливается исключительно скрытым способом — в подготовленную нишу в стене. Совместим с любыми стандартными DIN-модулями (Автоматы, УЗО, реле, счетчики). Для слаботочных устройств есть отдельная монтажная панель — её можно использовать для крепления роутеров, разветвителей, контроллеров.

Установка возможна в:

• Бетонные и кирпичные стены — с помощью шурупов и дюбелей
• Гипсокартонные перегородки — благодаря встроенным клипсам

Не требует специальных инструментов: достаточно отвертки и ножа для зачистки кабелей. Прозрачная крышка позволяет проверить состояние устройств без вскрытия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях. Класс защиты II обеспечивает повышенную электробезопасность — даже при повреждении одной изоляции ток не попадает на корпус. Наличие шины N позволяет правильно организовать зануление. IP40 предотвращает доступ крупных сторонних предметов, но не защищает от влаги — не применяйте в сырых помещениях (ванная, баня, подвал без гидроизоляции).

Преимущества

• Комбинированная конструкция — силовая часть и слаботочный отсек в одном корпусе
• Прозрачная крышка — удобство контроля состояния оборудования без открывания
• Фиксатор дверцы — предотвращает случайное открытие
• Встроенные клипсы — быстрый монтаж в гипсокартон без дополнительных креплений
• Чёткая организация — отделённые зоны для силового и слаботочного оборудования снижают помехи

Ограничения применения

• Не предназначена для наружной установки — степень защиты IP40 недостаточна для улицы или сырости
• Не подходит для помещений с постоянной влажностью — риск коррозии контактов и замыканий
• Максимальный ток 63 А — не используйте для мощных промышленных нагрузок выше этого значения
• Глубина 65,5 мм — требует точного соблюдения размеров ниши; слишком малые углубления затруднят монтаж
• Одна DIN-рейка в комплекте — при необходимости увеличения числа модулей потребуется докупать вторую рейку

Примеры использования

• В квартире: главный щит с автоматами освещения, розеток и УЗО + слаботочный отсек с роутером, IPTV-приставкой и системой “умный дом”
• В офисе: распределение питания по комнатам + патч-панель для сети Ethernet
• В частном доме: щит на этаже с автоматами и видеорегистратором системы наблюдения

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 65,5 мм, лучше с запасом 5–10 мм
• Используйте кабельные вводы для герметизации мест прохода — особенно если щит установлен рядом с источником влаги
• На слаботочной панели не размещайте устройства с высокой тепловыделением (например, серверы) — ограниченное пространство плохо рассеивает тепло
• При работе с гипсокартоном используйте только клипсы из комплекта — они обеспечивают равномерную нагрузку
• При планировании количества модулей учтите, что некоторые автоматы занимают 2 места (например, двухполюсные УЗО)
• Щит распределительный встраиваемый пластиковый со слаботочным отсеком 24 модуля IP40 от ЭРА — артикул б0059317 — легко обслуживается: просто откройте крышку и проверьте контакты
