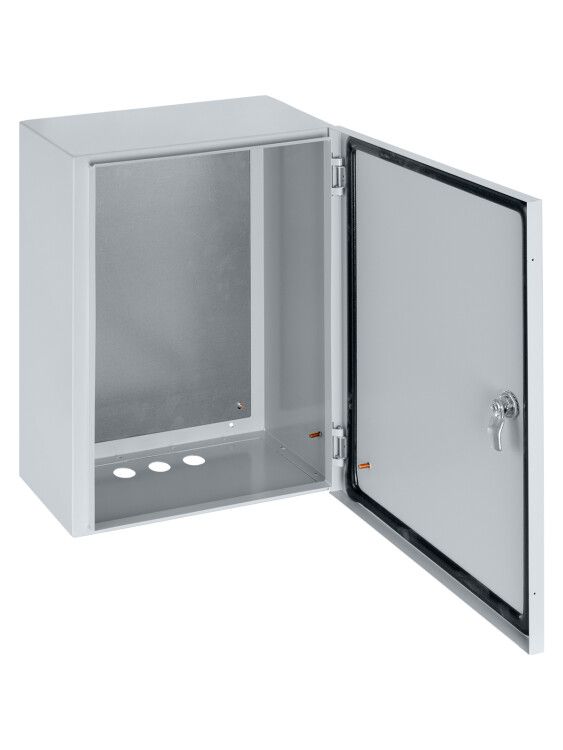

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP54 Народный эконом | SQ0905-3403 TDM

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP54 от TDM ELECTRIC - это готовый металлический корпус с установленной внутренней панелью для компактной сборки электрооборудования. Подходит для установки в помещениях с повышенной запыленностью, например на заводах, в цехах или на объектах ЖКХ.

Назначение и область применения

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP54 предназначен для сборки электрощитов различного назначения: автоматики, управления, распределения энергии, питания оборудования. Устойчив к пыли и брызгам воды благодаря защите IP54, что делает его подходящим для использования внутри помещений с высокой запыленностью - на производстве, в насосных станциях, на конвейерах, в системах вентиляции.

Технические характеристики

• Габариты: 500×400×220 мм (ширина × высота × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на вводные устройства
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех направлений
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Толщина стенок: 0,7 мм (корпус), 0,8 мм (дверь) - обеспечивает жесткость и долговечность
• Ударопрочность: IK10 - выдерживает удары до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Количество кабельных вводов: 3 - для подключения внешних проводов
• Количество отверстий для фланцев: 3 - для установки переходных элементов или труб
• Цвет: серый (RAL 7035) - универсальный, соответствует промышленным стандартам
• Монтажная панель: оцинкованная сталь - устойчива к окислению, позволяет надежно крепить автоматы, контакторы, реле
• Дверь: одинарная, закрытого типа, с замком - предотвращает случайное открытие и доступ посторонних
• Элемент заземления: есть - обеспечивает безопасное заземление корпуса

Совместимость и монтаж

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP54 рассчитан на открытую установку - крепится к стене с помощью болтов через отверстия в задней части корпуса. Монтажная панель уже установлена, поэтому не требуется её самостоятельная фиксация. Кабели подключаются через три готовых ввода - можно использовать стандартные кабельные вводы с резьбой M20 или M25. Для более плотной герметизации рекомендуется применять уплотнители, совместимые с IP54. Замок на двери позволяет использовать стандартные ключи или комбинированные замки.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP54 соответствует требованиям EN 50102 по ударопрочности (IK10). Конструкция предусматривает обязательное заземление корпуса через специальный контакт. Применение порошкового покрытия исключает риск возникновения острых кромок и снижает вероятность поражения электрическим током при случайном прикосновении к корпусу.

Преимущества

• Готовая монтажная панель экономит время на сборке - не требует крепления отдельно
• Оцинкованная панель не ржавеет даже при длительной эксплуатации в условиях повышенной влажности
• Высокая степень защиты IP54 и ударопрочность IK10 обеспечивают надежную работу в сложных условиях
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям
• Замок на двери повышает уровень безопасности и контроля доступа

Ограничения применения

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP54 не предназначен для установки на улице или в местах постоянного воздействия струй воды, дождя или прямого полива. Недостаточно герметичен для сред с высокой концентрацией агрессивных паров (например, хлора, кислот). Глубина 220 мм ограничивает использование крупных устройств - не подходит для установки мощных частотных преобразователей или больших автоматических выключателей с широкими модульными рамками. Также не имеет встроенной системы вентиляции - при большой тепловой нагрузке потребуется дополнительное охлаждение.

Примеры использования

• Распределительный щит на участке конвейера в пищевой промышленности
• Щит управления насосной станцией в системе водоснабжения
• Автоматический щит для управления освещением в производственном цехе
• Пункт распределения питания для группы станков с ЧПУ
• Локальная система управления HVAC в административном здании

Практические советы

• Перед монтажом проверьте соответствие посадочного диаметра кабельных вводов вашим кабелям - стандартные вводы имеют резьбу M20/M25
• Используйте термостойкие кабельные вставки, если планируете прокладывать провода рядом с нагревательными элементами
• Не перегружайте монтажную панель - максимальная нагрузка зависит от площади крепления; для тяжелых аппаратов используйте дополнительные кронштейны
• При необходимости увеличения числа вводов - просверливайте отверстия только в специально предусмотренных местах, избегая повреждения защитного покрытия
• Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP54 от TDM ELECTRIC легко сочетается с другими изделиями серии - при расширении системы можно использовать аналогичные модели с большими габаритами
