Щит с монтажной панелью ЩМПг- 50.40.22 IP65 PROxima| mb65-504022 | EKF

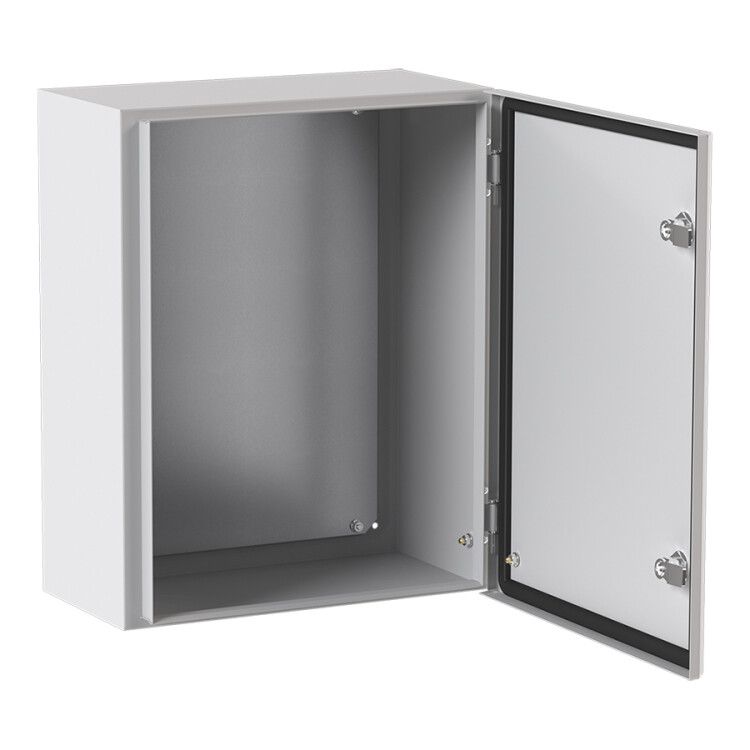

Щит с монтажной панелью ЩМПг-50.40.22 IP65 от EKF PROxima - это прочный металлический корпус с встроенной панелью для монтажа электрооборудования, предназначенный для наружной установки. Подходит для сборки щитов управления, распределения и автоматизации в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Щит с монтажной панелью ЩМПг-50.40.22 IP65 используется для размещения внутри него коммутационных аппаратов, автоматических выключателей, контакторов, реле, преобразователей частоты и другого силового и управляющего оборудования. Благодаря защите IP65, он подходит для установки на улице, в цехах с высокой запыленностью, на открытых площадках, возле технологического оборудования. Применяется в промышленности, ЖКХ, энергетике, на транспорте и объектах сельского хозяйства.

Технические характеристики

• Номинальный ток: 630 А - позволяет использовать в системах с высокими нагрузками, например, на вводе или в крупных распределительных щитах;
• Степень защиты: IP65 - полностью герметичен от пыли и защищен от струй воды из любого направления;
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и долговечность;
• Монтажная глубина: 200 мм - достаточна для установки модулей до 8–10 модулей в ряд; удобна для компактной сборки;
• Тип двери: одинарная - открывается на 90°, доступен быстрый осмотр и обслуживание;
• Цвет корпуса: 7035 RAL (серый) - соответствует промышленному дизайну, устойчив к выгоранию;
• Покрытие: порошковое - антикоррозийное, износостойкое, не требует периодической окраски;
• Наличие замка: да - предотвращает несанкционированный доступ;
• Класс защиты от поражения током: I - заземление корпуса обязательно;
• Крышка: закрытого типа - исключает попадание внешних элементов внутрь;
• Гарантия: 60 месяцев - подтверждает надежность материала и технологии производства;
• Поддержка молниезащиты: да - совместим с системами громоотвода и УЗИП;
• Количество кабельных вводов: 0 - требуется самостоятельная установка вводов через сверление или фланцы.

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-50.40.22 IP65 рассчитан на открытую установку - крепится к стене, опоре или основанию болтами. Монтажная панель имеет стандартные крепёжные отверстия под DIN-рейки и оборудование с креплением на рейку. Для подключения кабелей необходимо самостоятельно просверлить отверстия в боковых или нижних стенках корпуса и установить кабельные вводы подходящего типа (например, M20, G½"). Убедитесь, что посадочные диаметры вводов соответствуют диаметрам используемых кабелей. Глубина 200 мм позволяет разместить большинство современных устройств, включая частотники и PLC-блоки.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-50.40.22 IP65 соответствует требованиям безопасности по классу защиты I - обязательное заземление корпуса через контактную планку или отдельный проводник. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря закрытому типу крышки и наличию замка. Серия PROxima прошла испытания на соответствие ГОСТ Р 51321.1 и международным нормам IEC 61439. Наличие молниезащиты позволяет применять щит в зонах с риском грозовых разрядов, при условии правильного подключения системы молниезащиты.

Преимущества

• Высокая степень защиты IP65 - идеально для улицы и агрессивных сред;
• Порошковое покрытие - не требует ремонта, не трескается, не выцветает;
• Желоб на корпусе - дополнительно отводит воду, снижает риск конденсата;
• Усиленная стальная конструкция - выдерживает механические воздействия и вибрацию;
• Фиксированная монтажная панель - ускоряет сборку, исключает сдвиг оборудования;
• Долгий гарантийный срок - 5 лет - говорит о качестве материалов и контроля производства.

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в воду - IP65 не обеспечивает погружение;
• Отсутствие готовых кабельных вводов - требует дополнительных работ при монтаже;
• Толщина стали 1 мм - не рекомендован для мест с высоким риском повреждения ударными нагрузками (например, автопарковки, склады с погрузчиками);
• Ограниченная глубина (200 мм) - не подходит для больших блоков питания или массивных трансформаторов;
• Не имеет вентиляции - при длительной работе мощного оборудования возможен перегрев, нужен дополнительный теплоотвод.

Примеры использования

• Распределительный щит на входе в производственный участок с автоматизацией;
• Щит управления насосной станцией на открытом воздухе;
• Пункт распределения питания для освещения территории парковки;
• Шкаф управления конвейерной линией в пищевой промышленности;
• Автоматический щит для теплового насоса на улице.

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете разместить, поместились по ширине и глубине - особенно важно для частотников и ИБП;
• Обязательно выполните заземление корпуса через медный проводник сечением не менее 10 мм2;
• Для кабельных вводов выбирайте модели с резиновыми уплотнителями - они сохранят степень защиты IP65;
• Если щит будет установлен в жарком климате, предусмотрите принудительную вентиляцию или терморегулятор;
• При использовании в зимний период - учтите возможность образования льда на крышке, регулярно очищайте её;
• Щит с монтажной панелью ЩМПг-50.40.22 IP65 от EKF PROxima - один из самых популярных решений для наружных установок в России, поэтому легко найти запчасти и аналоги.
