Щит с монтажной панелью ЩМПг- 50.40.22 каб фланец IP65 PROxima| mb65-504022-m | EKF

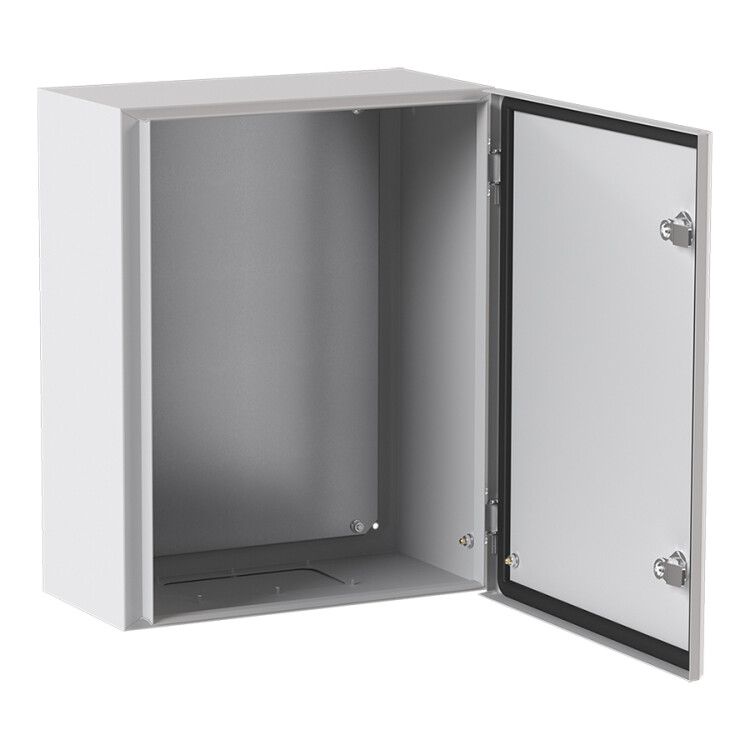

Щит с монтажной панелью ЩМПг-50.40.22 от EKF PROxima - герметичный металлический корпус с установленной панелью для монтажа электрооборудования, предназначенный для наружной установки. Обеспечивает защиту от пыли и воды (IP65), подходит для сборки щитов управления, распределения и автоматизации в условиях улицы или производственных площадок.

Назначение и область применения

Щит с монтажной панелью ЩМПг-50.40.22 используется для размещения силового и модульного оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств защиты и других компонентов систем управления. Применяется там, где требуется защищенная среда - на открытых площадках, в цехах с высокой запыленностью, возле технологического оборудования, на объектах энергообеспечения и водоснабжения. Благодаря классу защиты IP65 и возможности молниезащиты, подходит для установки вне зданий.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Номинальный ток: 630 А - допустимый максимальный ток через вводные кабели и оборудование внутри
• Материал корпуса: сталь с толщиной стенок 1 мм - прочная, жесткая конструкция
• Монтажная глубина: 200 мм - достаточна для установки большинства DIN-рейки и силовых элементов
• Количество кабельных вводов: 1 - один вход для подключения внешних кабелей
• Тип двери: одинарная, закрытого типа - обеспечивает плотное закрывание
• Покрытие: порошковое, цвет 7035 RAL (серый) - устойчиво к коррозии и механическим повреждениям
• Способ монтажа: открытая установка - крепится напрямую к опоре, стене или основанию
• Наличие замка: да - предотвращает несанкционированный доступ
• Класс защиты от поражения током: I - требует заземления корпуса
• Гарантия: 60 месяцев - длительный срок службы при соблюдении условий эксплуатации
• Поддержка молниезащиты: да - возможно подключение системы громоотвода

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-50.40.22 совместим с любым оборудованием, устанавливаемым на DIN-рейку или крепящимся болтами к плите. Панель имеет стандартные отверстия под крепление. Кабельный ввод - один, с возможностью установки соответствующего вводного устройства (например, кабельного сальника). Для монтажа используйте анкерные болты или сварку к фундаменту/опоре. Убедитесь, что место установки позволяет открыть дверцу полностью - минимальный радиус открывания около 90°. Герметизация достигается за счет скошенного желоба на корпусе, который отводит воду от уплотнителей.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-50.40.22 соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Класс защиты I обязывает выполнять надежное заземление корпуса - обязательно подключить заземляющий проводник к специальному выводу. Степень защиты IP65 и порошковое покрытие обеспечивают безопасную работу в агрессивных средах. Поддержка молниезащиты позволяет интегрировать щит в систему молниезащиты здания или участка.

Преимущества

• Уже собранная монтажная панель экономит время на сборке
• Порошковое покрытие устойчиво к перепадам температур, влаге и химическим воздействиям
• Скошенный желоб на корпусе снижает риск попадания влаги даже при сильном дожде
• Запираемая дверь исключает случайное открытие и повышает безопасность обслуживания
• Высокая прочность стали и толщина 1 мм позволяют использовать щит в местах с повышенными механическими нагрузками

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при затоплении
• Один кабельный ввод - при необходимости подвести несколько кабелей потребуется доработка (просверливание отверстий с последующей герметизацией)
• Толщина стенки 1 мм - не рекомендован для установки в зонах с высоким риском ударов или давления (например, рядом с погрузчиками)
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex
• Работает при температурах от -40C до +50C - не рассчитан на экстремальные холодные регионы без дополнительного обогрева

Примеры использования

• Наружный щит управления насосной станцией
• Распределительный пункт на автостоянке или парковке
• Шкаф автоматизации конвейера на пищевом производстве
• Щит питания светильников на территории предприятия
• Пункт распределения электроэнергии на строительной площадке

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 200 мм должна позволять свободно разместить все модули без перегрузки задней части
• Используйте кабельные сальники подходящего диаметра для ввода - чтобы сохранить степень защиты IP65
• Обязательно выполните заземление корпуса через медный провод сечением не менее 10 мм2
• При установке на улице выбирайте место с хорошим дренажом - не располагайте щит в низинах, где собирается вода
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - особенно после зимнего периода
• Щит с монтажной панелью ЩМПг-50.40.22 от EKF PROxima можно комбинировать с другими изделиями серии PROxima - унифицированные крепления и покрытия упрощают масштабирование проектов
