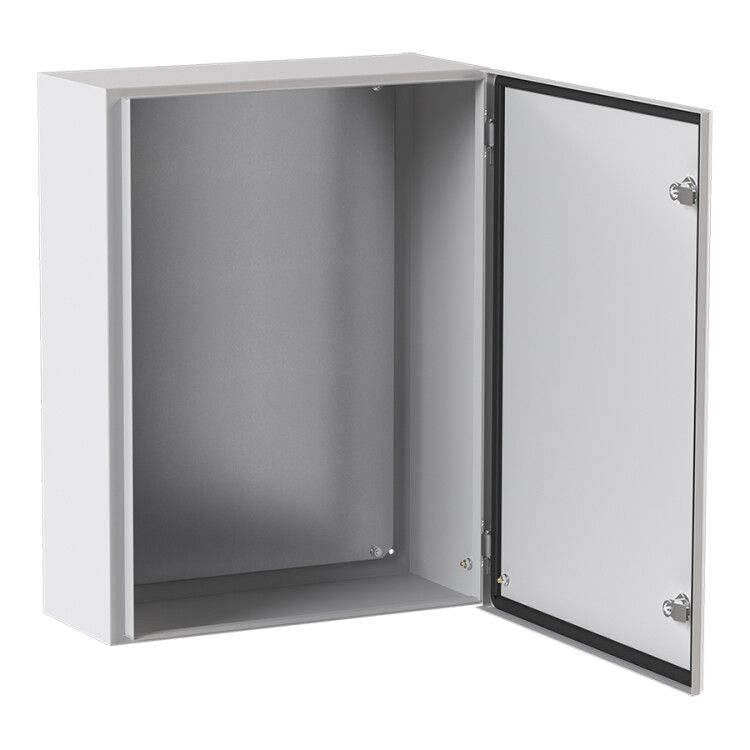

Щит с монтажной панелью ЩМПг- 65.50.22 IP65 PROxima| mb65-655022 | EKF

Щит с монтажной панелью ЩМПг-65.50.22 IP65 от EKF PROxima - это прочный металлический корпус с установленной внутри монтажной платой для компактной сборки электрооборудования. Подходит для наружной установки и используется там, где важны защита от пыли, влаги и механические воздействия.

Назначение и область применения

Щит с монтажной панелью ЩМПг-65.50.22 IP65 предназначен для сборки щитов управления, систем автоматизации и пунктов распределения энергии. Его используют в условиях открытых площадок, на производствах, в насосных станциях, на объектах ЖКХ и промышленных зонах, где требуется надежная защита электроники от внешней среды.

Технические характеристики

• Номинальный ток: 630 А - позволяет устанавливать мощные автоматы, контакторы и другое силовое оборудование;
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления;
• Материал корпуса: сталь толщиной 1 мм - обеспечивает жесткую конструкцию и долгий срок службы;
• Монтажная глубина: 200 мм - достаточна для размещения стандартных DIN-рейок и крупногабаритных устройств;
• Тип двери: одинарная - удобна для обслуживания и контроля;
• Наличие замка: да - предотвращает несанкционированный доступ;
• Цвет корпуса: 7035 RAL - серый матовый, соответствует промышленному стандарту;
• Покрытие: порошковое - устойчиво к царапинам, коррозии и перепадам температур;
• Класс защиты от поражения током: I - требует обязательного заземления;
• Способ монтажа: навесной - крепится к стене или опоре;
• Количество кабельных вводов: 0 - необходимо самостоятельно просверлить отверстия или использовать фитинги;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных решений.

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-65.50.22 IP65 совместим со всеми типами стандартного модульного оборудования на DIN-рейках (автоматические выключатели, УЗО, реле, преобразователи частоты). Для подключения кабелей потребуется самостоятельное сверление отверстий или использование герметизирующих вводов (не входят в комплект). Крепление осуществляется через четыре угловые точки на задней стенке. Учитывайте, что вес щита с оборудованием может достигать 40–60 кг - используйте анкерные болты подходящего класса прочности.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-65.50.22 IP65 соответствует требованиям ГОСТ Р 51321.1 и имеет класс защиты I - значит, обязательно нуждается в подключении к системе заземления. Конструкция обеспечивает защиту от прямого контакта с токоведущими частями благодаря закрытому типу крышки и плотно прилегающей двери. Наличие молниезащиты позволяет применять щит в районах с высокой грозовой активностью - он готов к принятию импульсов перенапряжения при условии правильного подключения системы молниезащиты.

Преимущества

• Высокая степень защиты IP65 делает его пригодным для постоянной работы на улице без дополнительных кожухов;
• Жесткая стальная конструкция снижает риск деформации при ударах или нагрузках;
• Скошенный желоб на крышке препятствует скоплению воды и грязи на верхней плоскости;
• Порошковое покрытие сохраняет цвет и целостность даже после нескольких лет эксплуатации;
• Широкий гарантийный срок - 5 лет - говорит о уверенности производителя в качестве материалов и сборки.

Ограничения применения

• Не предназначена для установки в помещениях с повышенной влажностью и химически агрессивными средами - например, в химических цехах или бассейнах;
• Отсутствие заводских кабельных вводов требует дополнительных работ при монтаже - нельзя просто подключить кабели без подготовки отверстий;
• Не рекомендован для использования в местах с постоянным воздействием прямого потока воды (например, под дождевой трубой без козырька);
• Максимальный рабочий ток 630 А - не подходит для сетей выше этого значения без согласования с проектом.

Примеры использования

• Управление насосными станциями на водопроводе;
• Распределительный щит на автозаправочной станции;
• Щит автоматизации конвейера на пищевом производстве;
• Центральный пункт питания для видеонаблюдения на территории предприятия;
• Электрошкаф для управления светом на парковке или спортивном комплексе.

Практические советы

• Перед монтажом проверьте, чтобы стена была ровной и способной выдерживать вес щита с оборудованием - особенно важно при установке на деревянную или гипсокартонную поверхность;
• Используйте герметичные кабельные вводы с резиновыми уплотнителями - они продлевают жизнь щиту и поддерживают уровень IP65;
• Не забудьте выполнить качественное заземление корпуса - это обязательное условие безопасности;
• При проектировании учтите, что монтажная глубина 200 мм ограничивает установку очень больших аппаратов - выбирайте компактные модели;
• Щит с монтажной панелью ЩМПг-65.50.22 IP65 от EKF PROxima легко адаптируется под любые задачи - начните с плана расположения оборудования, чтобы избежать перегрузки одной стороны панели.
