Щит ЩМПг - 40.32.22 "Гранит" IP66 PROxima EKF mb66-1

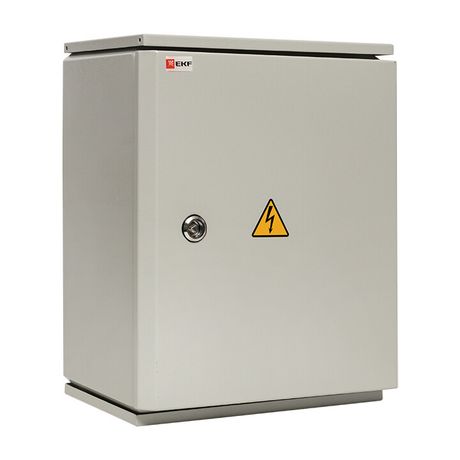

Щит монтажный ЩМПг - 40.32.22, IP66, серия PROxima, EKF - это прочный навесной щит из стали с защитой IP66, предназначенный для установки внешнего электрооборудования в сложных условиях. Подходит для сборки распределительных устройств в промышленных зонах, на улице или в помещениях с высокой влажностью. Корпус совместим с внутренними элементами серии «Гранит», которые устанавливаются отдельно.

Назначение и область применения

Щит монтажный ЩМПг - 40.32.22, IP66, серия PROxima, EKF используется для размещения силового и автоматического оборудования: контакторов, автоматических выключателей, реле, преобразователей частоты. Благодаря защите IP66 и классу защиты I, его можно устанавливать на улице, в цехах с повышенной запылённостью, возле водоёмов, в местах с перепадами температур. Применяется в системах управления насосными станциями, конвейерами, вентиляцией, на объектах ЖКХ и энергетики.

Технические характеристики

• Тип изделия: навесной щит монтажный
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковое, цвет 7035 RAL (серый матовый)
• Монтажная глубина: 200 мм - достаточна для установки модулей до 24 единиц
• Количество модулей: 24 (по стандартным DIN-рейкам)
• Номинальный ток: 630 А - допустимая нагрузка на входную группу
• Тип крышки: закрытого типа, герметичная
• Тип дверей: одинарная, с замком
• Количество кабельных вводов: 2 - для подключения внешних кабелей
• Класс защиты от поражения током: I - требует заземления корпуса
• Поддержка молниезащиты: да - возможно подключение системы грозозащиты
• Исполнение: УХЛ1 - работает при температурах от -40C до +40C

Совместимость и монтаж

Щит монтажный ЩМПг - 40.32.22, IP66, серия PROxima, EKF не содержит внутренних элементов. Для сборки необходимо дополнительно приобрести комплектацию серии «Гранит»: монтажную панель для силового оборудования или шасси с DIN-рейками для модульных устройств. Крепление осуществляется на стену через отверстия в боковых планках. Монтажные отверстия рассчитаны на стандартные кронштейны. Кабельные вводы - без уплотнителей; при необходимости используйте дополнительные вводы с резиновыми кольцами. Заземление обязательно - корпус имеет точку заземления, соединяемую с контуром заземления объекта.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Защита IP66 гарантирует работу в условиях дождя, песка, снега и химически активной среды. Класс защиты I обязывает использовать надёжное заземление. Порошковое покрытие предотвращает коррозию даже при постоянном воздействии влаги. Возможность подключения молниезащиты делает щит подходящим для открытых площадок и зон с высокой грозовой активностью.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной 1 мм
• Порошковое покрытие устойчиво к царапинам, УФ-излучению и агрессивным веществам
• IP66 обеспечивает долговечность в любых погодных условиях
• Замок на двери повышает безопасность и исключает случайное открытие
• Работает при экстремальных температурах (-40…+40 C)
• Совместим с широким спектром внутренней комплектации серии «Гранит»

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита
• Не имеет встроенных кабельных вводов с уплотнением - требуется доработка
• Не подходит для установки в помещениях с постоянным воздействием кислот/щелочей - покрытие не устойчиво к агрессивной химии
• Номинальный ток 630 А относится к входному кабелю, а не к каждому модулю - необходимо правильно распределять нагрузку
• Внутренние элементы (DIN-рейки, панели) не входят в комплект - заказываются отдельно

Примеры использования

• Электрощит на уличной насосной станции - защищает автоматы и контакторы от влаги и пыли
• Распределительный щит на заводе с технологическими линиями - монтируется рядом с конвейером
• Шкаф управления освещением парковой территории - выдерживает зимние морозы и летнюю жару
• Аварийный щит на объекте с молниезащитой - подключается к громоотводу

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с крепёжными элементами стены
• Используйте кабельные вводы с уплотнителем (например, EKF KVI) вместо стандартных двух - это повысит степень герметизации
• Выбирайте внутреннюю комплектацию «Гранит» в зависимости от типа оборудования: DIN-рейки - для автоматов, монтажная панель - для больших контакторов
• Обязательно выполните заземление корпуса медным проводником сечением не менее 10 мм2
• При установке на улице направьте дверцу так, чтобы она не открывалась против ветра - это снижает риск попадания влаги
• Не забудьте про терморегуляцию: при длительной работе в жару возможен нагрев - рекомендовано оставить свободное пространство вокруг щита
