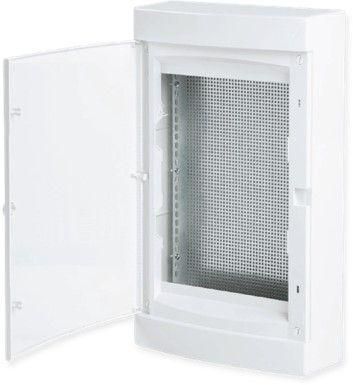

Щит слаботочный навесной "Unix" прозрачная дверь 3 габарит IP41 EKF PROxima | ux-3m-n

Щит слаботочный навесной Unix прозрачная дверь 3 габарит IP41 от EKF - компактный корпус для организации слаботочных систем в помещениях с ограниченным пространством. Артикул ux-3m-n рассчитан на установку 36 модулей на DIN-рейках и дополнительного оборудования на монтажную плату, обеспечивая удобный доступ к устройствам через прозрачную дверцу.

Назначение и область применения

Щит слаботочный навесной Unix прозрачная дверь 3 габарит IP41 предназначен для монтажа слаботочного оборудования: сетевых коммутаторов, Wi-Fi роутеров, патч-панелей, видеорегистраторов, систем домашней автоматизации, телефонии и сигнализации. Подходит для установки в жилых домах, офисах, учебных заведениях и малых предприятиях. Корпус не предназначен для силового оборудования высокой мощности - только для слаботочных цепей до 50 В постоянного или переменного тока.

Технические характеристики

• Количество модулей DIN: 36 (по 12 модулей в каждом из трёх рядов)
• Монтажная глубина: 102 мм - позволяет размещать устройства с крупными разъёмами без перегрева
• Материал корпуса: глянцевый ABS-пластик - прочный, устойчивый к механическим воздействиям и химическим средам
• Степень защиты: IP40 - защищает от твёрдых предметов более 1 мм, но не от воды
• Тип двери: прозрачная - позволяет визуально контролировать состояние оборудования без открывания
• Наличие монтажной панели: да - для крепления устройств без DIN-крепления (например, маршрутизаторов, антенных делителей)
• Цвет: белый - сочетается с большинством интерьеров
• Способ монтажа: навесной (на стену)
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит слаботочный Unix ux-3m-n совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтажная панель имеет отверстия под саморезы M3 и крепится к задней стенке корпуса. Для установки требуется предварительно закрепить корпус на стене с помощью двух шурупов - отверстия уже подготовлены. Убедитесь, что посадочные места под оборудование соответствуют глубине 102 мм - некоторые устройства с внешними адаптерами питания могут выступать за пределы корпуса.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-2 для слаботочных распределительных устройств. Прозрачная дверца выполнена из ударопрочного поликарбоната, не создаёт помех для радиосигналов. Отсутствие герметизации (IP40) исключает использование в условиях повышенной влажности, сырых помещениях или на улице.

Преимущества

• Плоское внутреннее основание - упрощает прокладку кабелей и снижает риск перегиба проводов
• Прозрачная дверца - позволяет оперативно проверять индикацию устройств без вскрытия
• Высокая плотность компоновки - 36 модулей в компактном корпусе
• Антискользящий и антистатический пластик - безопасен при работе с чувствительной электроникой
• Минимализм дизайна - не бросается в глаза в интерьере

Ограничения применения

• Не допускается установка в помещениях с влажностью выше 80%, на улице, в подвале без вентиляции
• IP40 не защищает от брызг, пылевых потоков или мытья водой - нельзя использовать в производственных зонах с мойкой
• Не подходит для силовой аппаратуры (автоматические выключатели свыше 63 А, контакторы, тепловые реле большой мощности)
• Размеры корпуса не позволяют установить устройства с глубиной более 95 мм - проверяйте габариты перед покупкой

Примеры использования

• Интеллектуальный дом: роутер, Zigbee-шлюз, система контроля освещения, камеры наблюдения
• Офис: сервер LAN, VoIP-телефония, IP-телефоны, PoE-коммутатор
• Образовательное учреждение: проектор, AV-концентратор, системы связи между классами
• Магазин: терминал оплаты, видеонаблюдение, Wi-Fi точки доступа

Практические советы

• Перед монтажом проложите все кабели заранее - после установки дверцы доступ к тыльной стороне затруднён
• Учитывайте посадочный диаметр 102 мм: выбирайте устройства с глубиной ≤95 мм, чтобы они не упирались в заднюю стенку
• Для лучшей вентиляции оставьте свободное пространство вокруг корпуса - особенно если установлены роутеры или NAS
• При использовании нескольких щитов Unix в одном помещении - используйте одинаковый цвет и тип двери для единообразия
• Не применяйте растворители или агрессивные чистящие средства для протирки прозрачной дверцы - достаточно мягкой ткани с водой
