Щит распределительный навесной ЩРН-9 (ВхШхГ) 220х300х120мм IP31 PROxima | mb21-9 EKF

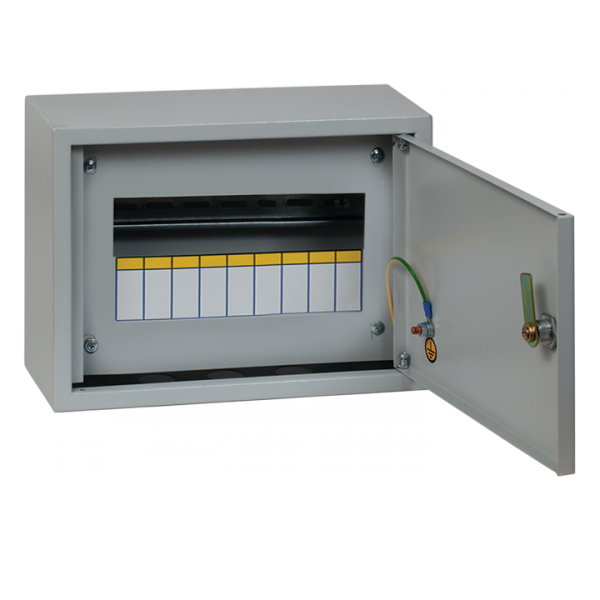

Щит распределительный навесной ЩРН-9 (220х300х120 мм) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в условиях открытой установки. Артикул mb21-9 подходит для слаботочных и силовых сетей напряжением до 380 В.

Назначение и область применения

Щит распределительный ЩРН-9 используется для организации распределения электроэнергии внутри помещений. Подходит для монтажа на стену в местах, где требуется защита от случайного прикосновения к токоведущим частям, но нет необходимости в полной герметизации. Применяется в жилых домах, офисах, производственных цехах, на объектах коммунального хозяйства и других зонах с умеренной влажностью и температурным режимом.

Технические характеристики

• Количество модулей: 9 (для стандартных модульных устройств шириной 17,5 мм)
• Напряжение: до 380 В переменного тока
• Номинальный ток: 63 А (максимальный допустимый ток через ввод)
• Размеры корпуса: 220×300×120 мм (Ш×В×Г)
• Материал корпуса: сталь по ГОСТ 1050-88
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Количество вводов: 3 отверстия диаметром 30 мм, расположенные снизу
• Количество рядов: один
• Наличие DIN-рейки: да, установленная внутренняя рейка для крепления модулей
• Цвет: RAL 7035 (серый металлик)
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C и относительной влажности до 95%
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-9 совместим со всеми типовыми модульными устройствами, соответствующими стандарту DIN EN 60715. Монтаж осуществляется методом навесной установки - крепление выполняется на стену с помощью четырёх отверстий в задней стенке корпуса. Для подключения кабелей используются три готовых ввода Ø30 мм снизу; при необходимости можно дополнительно просверлить отверстия в боковых или верхних стенках. Корпус имеет съёмную переднюю панель с вырезом - удобно для проверки и обслуживания без демонтажа всего щита. Замок типа «цилиндр» позволяет использовать стандартные ключи или запирающие устройства.

Безопасность и стандарты

Конструкция щита исключает доступ к токоведущим частям при закрытой двери, что соответствует требованиям безопасности по степени защиты IP31. Корпус проходит фосфатирование и покрывается атмосферостойкой порошковой краской - это предотвращает коррозию даже при повышенной влажности. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие российским нормам качества для распределительных щитов.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Фиксированная DIN-рейка снижает риск перекоса модулей при монтаже
• Защита от коррозии продлевает срок службы в помещениях с колебаниями влажности
• Наличие замка повышает безопасность и контролирует доступ к оборудованию
• Съёмная фальш-панель упрощает контроль и ремонт без полного вскрытия

Ограничения применения

Щит распределительный ЩРН-9 не предназначен для установки на улице или в сырых помещениях с постоянным попаданием воды - степень защиты IP31 не обеспечивает гидроизоляцию. Также не рекомендуется использовать в средах с агрессивными химическими веществами, паром или значительным количеством проводящей пыли. Номинальный ток 63 А ограничен по вводу - суммарная нагрузка всех модулей не должна превышать этот показатель. Отсутствие встроенных клеммных колодок требует самостоятельной прокладки шин и соединений внутри.

Примеры использования

• Распределительный щит в квартире для групп освещения, розеток и бытовой техники
• Электрощит на этаже многоквартирного дома для подключения квартирных автоматов
• Щит управления на участке производства с маломощными станками и конвейерами
• Распределительный пункт в административном здании для автономных систем сигнализации и связи

Практические советы

• Перед монтажом проверьте посадочные отверстия в стене - они должны точно совпадать с крепёжными отверстиями на задней стенке щита
• Используйте кабельные вводы с уплотнителями, чтобы минимизировать попадание пыли и влаги через отверстия Ø30 мм
• Не перегружайте модульное пространство: 9 модулей - это максимум, рассчитанный на стандартные автоматы 17,5 мм каждый
• При необходимости увеличения числа вводов - используйте дополнительные вводные пластины, совместимые с сериями EKF PROxima
• Для долговечности регулярно проверяйте состояние замка и смазывайте механизм графитовой смазкой
