Щит учетный ЩУ-1/2-0 (ВхШхГ) 310х420х150 IP54 PROxima | mb54-2 EKF

Щит учетно-распределительный навесной ЩУРн-1х2/3 (310х420х150) IP54 от EKF серии PROxima предназначен для организации ввода электроэнергии, её учёта и распределения по групповым цепям. Корпус выполнен из листовой стали, устойчив к внешним воздействиям, подходит для внутренней и наружной установки. Артикул mb54-2 - решение для объектов, где важны надёжность и компактность.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн-1х2/3 (310х420х150) IP54 используется для ввода электропитания, установки счётчика и распределения нагрузки по автоматическим выключателям или другому модульному оборудованию. Подходит для жилых домов, офисов, производственных помещений, коттеджей и коммерческих зон. Благодаря степени защиты IP54, его можно устанавливать в помещениях с повышенной влажностью, на улице или в неотапливаемых зонах - например, в подъездах, на этажных щитках, в котельных.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Материал корпуса: листовая сталь толщиной 1,2 мм
• Материал двери: металлический, с покрытием против коррозии
• Количество модулей DIN: 3 (можно установить один трёхполюсный автомат или три однополюсных)
• Габариты: 310×420×150 мм
• Глубина монтажа: 15 мм - минимальная глубина для установки на стену
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C
• Цвет: серый, матовый, с порошковым покрытием
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

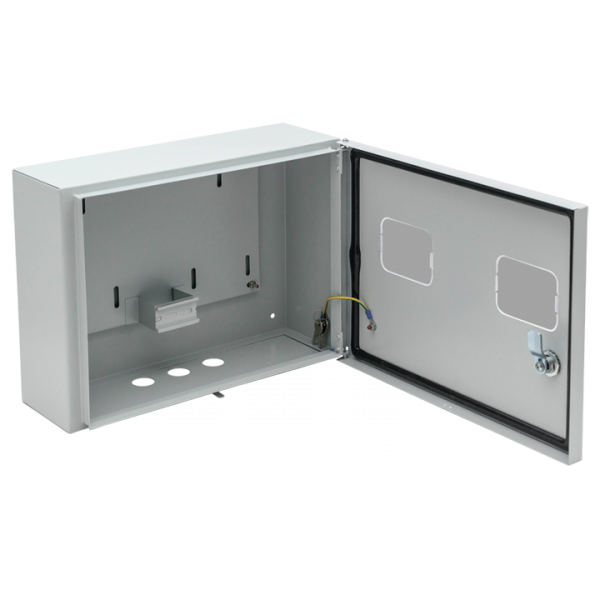

Щит учетно-распределительный навесной ЩУРн-1х2/3 (310х420х150) IP54 имеет накладной способ монтажа - крепится на стену с помощью анкеров или саморезов через отверстия в задней стенке. На внутренней стороне установлены DIN-рейки для фиксации автоматических выключателей, УЗО, реле и других устройств. Есть место под однофазный или трёхфазный счётчик электроэнергии. Прозрачное окно в дверце позволяет считывать показания без вскрытия. Крышка откидывается на шарнирах, есть запирающий механизм - для пломбирования и предотвращения несанкционированного доступа. Комплектация некомплектная: внутри только корпус, DIN-рейка и окно; все устройства (счётчики, автоматы, провода) устанавливаются отдельно.

Безопасность и стандарты

Корпус проходит фосфатирование и покрывается атмосферостойкой порошковой краской - это повышает устойчивость к коррозии и механическим повреждениям. Конструкция выполнена по технологии сварки, обеспечивающей прочность и герметичность. Соответствует требованиям ТУ 3434-001-96504521-2007. Степень защиты IP54 гарантирует безопасную работу в условиях пыли и влажности. Наличие замка позволяет соблюдать правила энергонадзора при опломбировании.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм и сварной сборке
• Защита от пыли и влаги - IP54 делает возможным использование вне закрытых помещений
• Прозрачное окно для удобного снятия показаний счётчика без вскрытия
• Откидная дверца с замком - удобство обслуживания и соответствие нормам безопасности
• Поддержка стандартной DIN-рейки - совместимость с большинством модульных устройств
• Длительная гарантия - 5 лет на весь корпус

Ограничения применения

Щит учетно-распределительный навесной ЩУРн-1х2/3 (310х420х150) IP54 не рассчитан на установку мощных автоматов более 125 А. Общий объём внутреннего пространства ограничен - всего 3 модуля DIN, поэтому нельзя размещать много устройств или крупные УЗО. Не подходит для систем с требованием IP65 и выше. Материал - сталь, значит, он не рекомендован для агрессивных сред (например, химпроизводств или морского побережья без дополнительной защиты). Также не предназначен для встраивания в стену - только накладной монтаж.

Примеры использования

• Этажный щит в многоквартирном доме - ввод и учёт на одну квартиру
• Щит на входе в гараж или мастерскую - распределение питания по розеткам и свету
• Индивидуальный ввод в коттедже перед счётчиком
• Временные объекты - стройплощадки, временные офисы
• Обслуживание насосных станций, вентиляционных шкафов, малых производств

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (150 мм) позволяла свободно разместить кабели и оборудование - особенно если используете большие автоматы или УЗО
• Учитывайте посадочные размеры счётчика - окно под него стандартное, но не все модели подходят по форме
• Не перегружайте щит: 3 модуля - это минимум для базового набора (счётчик + 1–2 автомата); для сложных схем выбирайте щиты с большим числом модулей
• При наружной установке убедитесь, что щит не находится под прямым потоком дождя - IP54 защищает от брызг, но не от струй
• Для долговечности периодически проверяйте состояние замка и уплотнителей дверцы
