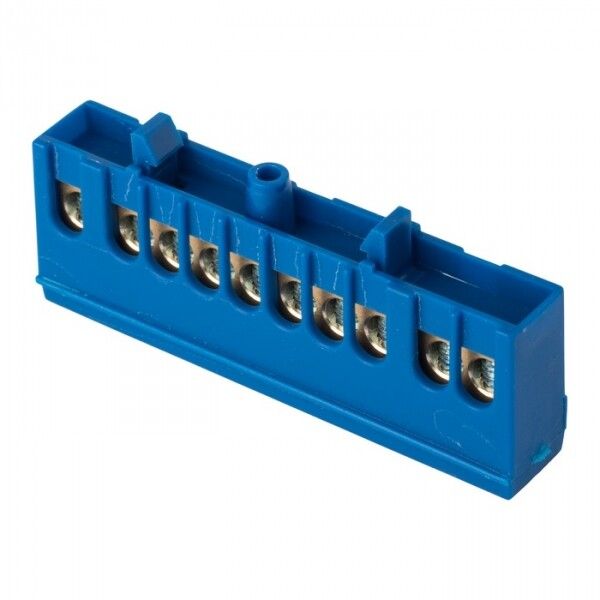

Шина нулевая N 6х9 10 отверстий синий изолированный корпус на DIN-рейку латунь PROxima EKF sn0-63-10-ib

Шина нулевая N 6х9 мм 10 отверстий латунь синий изолированный корпус на DIN-рейку от EKF серии PROxima - надёжное решение для распределения нулевого провода в щитах промышленного и коммерческого оборудования. Устройство обеспечивает безопасное и долговечное соединение до десяти проводников с помощью винтовых зажимов.

Назначение и область применения

Эта шина используется для подключения нулевых проводников (L-N) в распределительных щитах. Подходит для систем TN-S и TN-C-S, где требуется централизованное соединение нескольких нулевых жил. Применяется в промышленном оборудовании, автоматических линиях, станках, системах освещения и других объектах с высокой плотностью подключений. Также может использоваться для организации нулевой шины в КИПиА, насосных станциях и системах управления.

Технические характеристики

• Количество контактов: 10
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с никелированным покрытием
• Габариты: 6×9 мм (сечение шины)
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Тип подключения: винтовой зажим
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Рабочая температура: от –40 C до +105 C
• Цвет корпуса: синий
• Ударопрочность: да
• Материал корпуса: самозатухающий пластик

Совместимость и монтаж

Шина монтируется на стандартную DIN-рейку типа TS35. Для фиксации используются защёлки на задней части корпуса - установка занимает несколько секунд. Корпус изолирован, что исключает случайное замыкание на металлический корпус щита. Винтовые зажимы рассчитаны на многократное подключение и отключение. Диаметр отверстий соответствует стандартным винтам M4–M5. Обязательно соблюдайте рекомендуемый момент затяжки - перетягивание повредит контактную группу, недотягивание вызовет нагрев и окисление.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1. Конструкция обеспечивает электроизоляцию между контактами и корпусом. Самозатухающий материал корпуса снижает риск распространения пламени при аварии. Покрытие контактов предотвращает коррозию даже при колебаниях влажности. Соответствие сертификату “Рекомендованный проектный ассортимент” гарантирует соответствие нормам проектирования энергообъектов.

Преимущества

• Никелированная латунь обеспечивает стабильный контакт и устойчивость к окислению - особенно важно при работе с алюминием и медью одновременно.
• Круглое основание винта не режет жилу при затяжке, сохраняя целостность проводника.
• Высокая термостойкость (до +105 C) допускает применение в условиях повышенных температур.
• Синий цвет корпуса соответствует стандартной цветовой маркировке нулевых шин (N), упрощает идентификацию в щите.
• Закрытый корпус защищает от случайного прикосновения и механических повреждений.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги и пыли.
• Не применяется для подключения проводов сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт.
• Не следует использовать в качестве PE-шины без проверки совместимости с проектом - хотя конструктивно возможно, требует согласования с нормами.
• Не рекомендуется для частого демонтажа - более 5–7 циклов подключения могут ослабить контактную группу.

Примеры использования

• Подключение нулевых проводов от трёхфазных двигателей в пульте управления.
• Объединение нулей от группы светильников в распределительном щите торгового центра.
• Центральный узел нулевого провода в системе автоматизации производства.
• Распределение PEN-проводника после разделения на N и PE в главном вводном щите.

Практические советы

• Перед монтажом удалите изоляцию с проводов на длину, равную глубине зажима - обычно 8–10 мм.
• Используйте отвёртку с регулируемым моментом - оптимальный крутящий момент для винтов M4 составляет около 0,5–0,7 Нм.
• При подключении алюминиевых проводов нанесите антиоксидантную пасту на жилу перед затяжкой - продлит срок службы контакта.
• Проверьте все соединения через 1–2 месяца после запуска - первичная усадка проводов может потребовать подтяжки.
• Выбирайте эту модель, если вам нужна компактная шина с 10 точками подключения - она идеально впишется в стандартные щиты шириной 18 модулей и больше.
