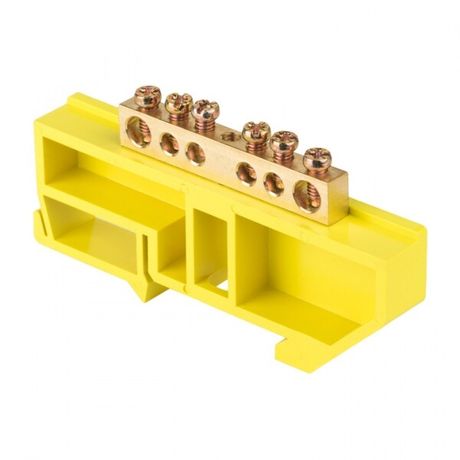

Шина нулевая N 6х9 6 отверстий желт. изолятор на DIN-рейку латунь розн. стикер PROxima EKF sn0-63-06-dz-r

Шина нулевая N 6х9 мм 6 отверстий латунь желтый изолятор на DIN-рейку от EKF серии PROxima - это надёжный элемент для распределения нулевого провода в щитах, рассчитанный на работу в промышленных условиях. Устройство совмещает прочную латунную контактную группу, изолированный монтаж и совместимость с проводниками различного материала.

Назначение и область применения

Шина используется для соединения нулевых проводников (N) в электрических щитах. Применяется в комплектных устройствах (НКУ), распределительных щитах и промышленном оборудовании, где требуется надёжное и компактное распределение нуля между несколькими цепями. Подходит для систем TN-S и TN-C-S, где ноль и заземление раздельны.

Технические характеристики

• Тип: нулевая шина (N)
• Количество точек подключения: 6
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Тип подключения: винтовой зажим
• Материал контактов: латунь с оцинкованным покрытием
• Изолятор: негорючий пластик
• Габариты: 6×9 мм
• Степень защиты: IP00 (без защиты от внешних воздействий - требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет изолятора: жёлтый
• Способ монтажа: крепление на DIN-рейку

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её на рейку - фиксация обеспечивается за счёт выступов на основе изолятора. Каждый винт предназначен для одного провода. Диаметр отверстия соответствует сечению 1,5–10 мм2. Винты имеют круглое основание - это исключает перерезание жилы при затяжке. Материал контактов (оцинкованная латунь) позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии.

Безопасность и стандарты

Изолятор выполнен из самозатухающего пластика, что снижает риск распространения пламени при аварийном нагреве. Конструкция соответствует требованиям к безопасности в промышленных электроустановках. Отсутствие степени защиты (IP00) означает, что шина должна использоваться только внутри закрытых щитов - открытая установка недопустима.

Преимущества

• Оцинкованное покрытие контактов - совместимость с медью и алюминием без дополнительных переходников
• Круглое основание винта - предотвращает повреждение жилы при затяжке
• Негорючий изолятор - повышает пожаробезопасность
• Высокая плотность контактов - 6 подключений на компактной платформе 6×9 мм
• Работа в широком температурном диапазоне - подходит для холодных и жарких помещений

Ограничения применения

• Не применяется вне электрического щита - степень защиты IP00 не допускает открытой эксплуатации
• Не рекомендуется для подключения проводов меньше 1,5 мм2 или больше 10 мм2 - возможен плохой контакт или повреждение зажима
• Не является заземляющей шиной (PE) - для заземления используйте отдельную PE-шину
• Не предназначен для частого демонтажа - многократная затяжка винтов может привести к износу резьбы

Примеры использования

• Распределение нуля в промышленном щите управления станком
• Подключение нулевых проводов от нескольких автоматических выключателей в щите освещения
• Объединение нулей в щитах для конвейерных линий, насосных станций, систем вентиляции
• Замена старой перемычки на шину в модернизированном распределительном устройстве

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в диапазоне 1,5–10 мм2 - иначе контакт будет ненадёжным
• Затягивайте винты равномерно, без усилия - переусиливать нельзя, особенно при работе с алюминием
• Если в щите есть несколько шин, соблюдайте цветовое отличие: N - жёлтый изолятор, PE - зелёно-жёлтый
• Для удобства обслуживания оставляйте свободное место вокруг шины - доступ к винтам должен быть легким
• Артикул sn0-63-06-dz-r - это конкретная модель из серии PROxima; аналоги других брендов могут иметь другую высоту или шаг отверстий - сверьте габариты перед заменой
