Шина нулевая PE 6х9 10 отверстий желтый изолятор тип "Стойка" на DIN-рейку латунь PROxima EKF sn0-63-10-sy

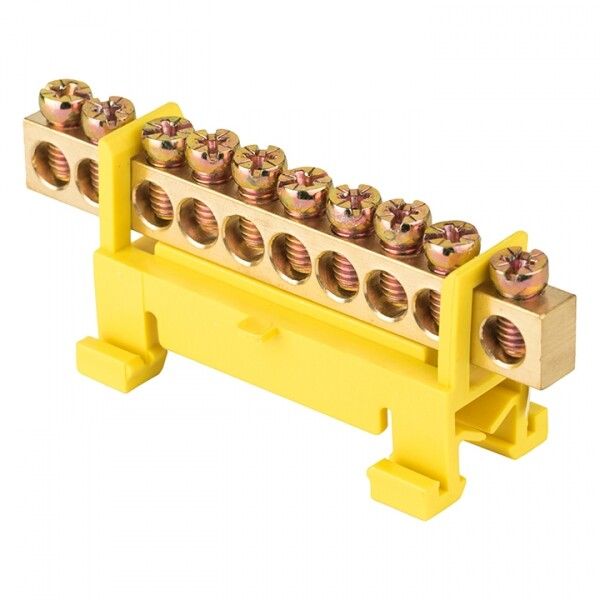

Шина нулевая PE (6х9 мм) 10 отверстий латунь желтый изолятор тип Стойка на DIN-рейку от EKF в серии PROxima — это надёжный элемент для организации заземления и нулевого провода в распределительных щитах. Подходит для промышленного оборудования и систем автоматизации, где требуется прочное и долговечное соединение.

Назначение и область применения

Эта шина используется для присоединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в промышленных установках, КИПиА, станциях управления, силовых пультах и других объектах, где требуются надёжные точки заземления. Установка осуществляется на DIN-рейку, что делает её удобной для сборки в стандартизированных щитах.

Технические характеристики

• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество подключений: 10 отверстий
• Диапазон сечений проводов: 1,5–10 мм²
• Тип подключения: винтовой
• Габариты: 6×9 мм (толщина × высота)
• Степень защиты: IP00 (без внешней защиты — применяется внутри закрытых щитов)
• Рабочая температура: от –40 °C до +105 °C
• Цвет изолятора: жёлтый
• Количество полюсов: 1
• Способ монтажа: крепление на DIN-рейку через изоляторы

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку через пластиковые изоляторы — они обеспечивают гальваническую развязку от металлической рейки. Для подключения используйте отвёртку: винты затягиваются до плотного контакта, но перегрузка не допускается. Жёлтый цвет изолятора соответствует требованиям к маркировке заземляющих элементов.

Безопасность и стандарты

Изоляторы изготовлены из самозатухающего пластика, не поддерживающего горение — повышает безопасность при аварийном нагреве. Оцинкованная поверхность контактов снижает риск электрохимической коррозии при смешанном использовании меди и алюминия. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектных устройств.

Преимущества

• Оцинкованная латунь обеспечивает стабильный контакт даже при чередовании медных и алюминиевых проводов
• Круглое основание винта исключает перерезание жил при затяжке
• Высокая термостойкость (до +105 °C) позволяет использовать в условиях повышенного тепловыделения
• 10 точек подключения — оптимально для распределения заземления в средних щитах
• Изолирующие стойки предотвращают случайные замыкания на корпус щита

Ограничения применения

Не предназначен для открытой установки — степень защиты IP00 требует обязательного размещения внутри закрытого щита. Не рекомендуется для цепей с током выше 100 А. Не следует применять в помещениях с постоянным воздействием влаги, химически активных паров или пыли без дополнительной герметизации. Не подходит для многожильных проводов сечением менее 1,5 мм² — возможен слабый контакт.

Примеры использования

• Заземление в частотных преобразователях на заводе
• Объединение PE-проводов от нескольких станков в одном щите
• Подключение защитного заземления к модулям PLC и датчикам
• Распределение нуля в распределительных пунктах промышленных линий

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм² — слишком толстые жилы не войдут, тонкие будут плохо фиксироваться
• При подключении алюминиевых проводов используйте антиоксидантную пасту — продлит срок службы контакта
• Не затягивайте винты чрезмерно — это может деформировать латунь и нарушить контакт
• Проверяйте момент затяжки: достаточно усилия, чтобы провод не выскакивал при легком потягивании
• При сборке щита располагайте шину рядом с другими PE/N-шинами — так проще организовать трассировку
• Помните: этот продукт — часть серии PROxima от EKF; он совместим с другими изделиями этой серии по форме, цветовой маркировке и креплению
