Шина медная твердая М1Т 10х60х4000 мм EKF PROxima | SM-10x60

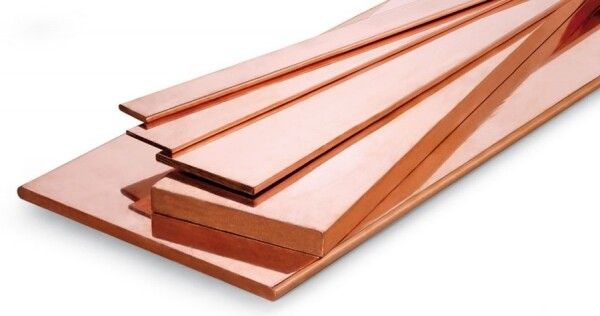

Шина М1Т 10х60х4000 мм от EKF - медная токоведущая пластина, предназначенная для надежного распределения высоких токов в силовых щитах и сборках. Артикул sm-10x60 относится к серии PROxima и используется там, где требуется устойчивый контакт и минимальные потери энергии.

Назначение и область применения

Шина М1Т 10х60х4000 мм служит для создания централизованной точки подключения автоматических выключателей, УЗО, контакторов и других устройств в распределительных щитах. Она заменяет группу перемычек, снижает количество точек соединения и повышает надежность всей системы. Применяется в промышленных, коммерческих и жилых объектах - например, в этажных щитах, подстанциях, на производствах с высокими нагрузками.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Размеры: 10 мм × 60 мм × 4000 мм - толщина 10 мм позволяет выдерживать ток до 1475 А без перегрева.
• Номинальный ток: 1475 А - рассчитана на работу в системах с большими токовыми нагрузками.
• Количество полюсов: 0 - шина не имеет встроенного коммутационного устройства; является пассивным элементом распределения.
• Гарантийный срок: 12 месяцев - соответствует стандартам качества EKF.

Совместимость и монтаж

Шина М1Т 10х60х4000 мм совместима с автоматическими выключателями и модульными устройствами, имеющими стандартную посадочную ширину 18 мм и подходящий шаг крепления. Для установки используются болты M6 или специальные зажимы, обеспечивающие плотный контакт с поверхностью шины. Каждый полюс подключается через отверстия, просверленные вдоль всей длины. Установка выполняется на DIN-рейку или жестко фиксируется в щите. Обязательно соблюдайте момент затяжки - переусердствовать нельзя, чтобы не деформировать медь.

Безопасность и стандарты

Изделие изготовлено из меди, соответствующей требованиям ГОСТ 859 и IEC 60445. Хотя сама шина не имеет изоляции, она применяется исключительно внутри защищенного металлического или пластикового корпуса, что гарантирует безопасность при обслуживании. Производитель EKF использует материалы, не поддерживающие горение, в соответствии с нормами пожарной безопасности.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев.
• Уменьшает число соединений - снижает риск возникновения “слабых” точек в цепи.
• Обеспечивает равномерное распределение тока между всеми подключенными устройствами.
• Упрощает монтаж и последующее обслуживание - вместо множества перемычек одна шина.
• Стандартные габариты позволяют использовать её в типовых решениях EKF PROxima.

Ограничения применения

• Не предназначена для работы вне герметичного корпуса - требует обязательной защиты от внешнего воздействия.
• Не имеет встроенной изоляции - нельзя применять в открытых распределительных пунктах без дополнительных мер.
• Подходит только для постоянного тока и переменного тока частотой 50–60 Гц - не для импульсных или высокочастотных систем.
• Не рекомендуется для многократного демонтажа - при каждом отсоединении возможна потеря контакта из-за деформации медной поверхности.

Примеры использования

• Главный входной щит промышленного цеха - распределение тока от главного автомата к нескольким групповым выключателям.
• Щит освещения в торговом центре - подключение нескольких УЗО и автоматов на одну шину для удобства тестирования.
• Сборка распределительного щита типа ЩО-70 - замена перемычек между рядами автоматов для повышения надежности.

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на аппаратах совпадают с шагом отверстий на шине - допуск +-0,5 мм.
• Используйте только медные или латунные болты M6 - другие материалы увеличат переходное сопротивление.
• При необходимости резки шины - используйте ножницы по металлу или диск по меди, после чего зачистите кромки от заусенцев.
• Не забудьте про термическое расширение: оставьте небольшой зазор между концом шины и стенкой щита - особенно при длинных участках.
• Артикул sm-10x60 - оптимальный выбор для щитов с током выше 1000 А. Для меньших нагрузок можно рассмотреть более компактные варианты.
