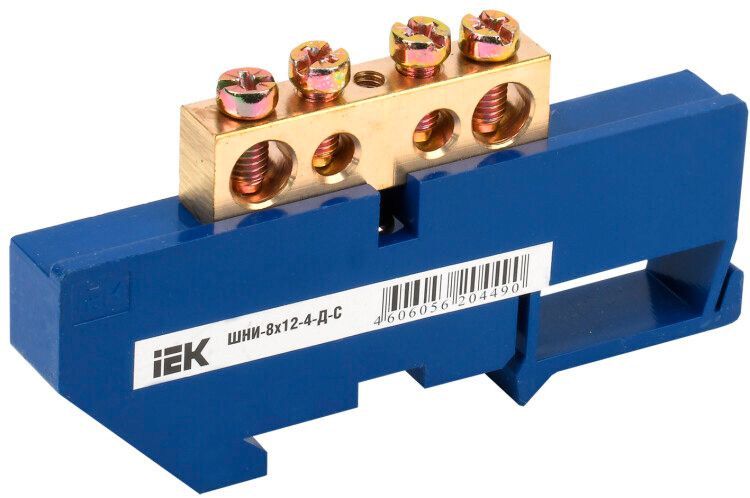

Шина нулевая на DIN-изол ШНИ-8х12-4-Д-С, 4 контакта, 125А IEK (ИЭК) YNN10-812-4D-K07

Шина нулевая на DIN-изоляторе ШНИ-8х12-4-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высоких нагрузках и легко монтируется на стандартную DIN-рейку.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-8х12-4-Д-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Подходит для подключения нулевых проводов в жилых, коммерческих и промышленных установках - например, в щитах освещения, автоматических систем управления, станках и конвейерах. Применяется там, где требуется надёжное и компактное распределение N и PE проводников.

Технические характеристики

• Количество контактов: 4 - позволяет подключить до четырёх проводов одновременно
• Номинальный ток: 125 А - выдерживает длительные нагрузки без перегрева
• Рабочее напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Диапазон сечений проводов: 25 мм2 - оптимально для медных проводов этого сечения
• Материал: латунь - обеспечивает хорошую электропроводность и механическую прочность
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных складов и нагретых помещений
• Срок службы: 15 лет - рассчитана на долговременную эксплуатацию без замены
• Цвет: синий - визуально отличает нулевую шину от фазной
• Отделка поверхности: необработанная - не требует дополнительной защиты, но может нуждаться в антикоррозийном покрытии в агрессивных средах

Совместимость и монтаж

Шина нулевая на DIN-изоляторе ШНИ-8х12-4-Д-С крепится на стандартную 35-мм DIN-рейку. Монтаж осуществляется за счёт изолирующего основания, которое предотвращает случайное замыкание на корпус щита. Установка выполняется просто: шина защёлкивается на рейку, после чего провода затягиваются винтами. Для многожильных медных проводов рекомендуется использовать наконечники-гильзы - это повышает надёжность контакта и снижает риск ослабления соединения при вибрациях. Шина совместима с большинством модульных щитов IEK и других производителей, использующих стандартную DIN-рейку.

Безопасность и стандарты

Шина нулевая на DIN-изоляторе ШНИ-8х12-4-Д-С выполнена в соответствии с требованиями к изоляции и теплостойкости для электроустановок до 1000 В. Латунная конструкция и изоляционное основание обеспечивают безопасную работу даже при максимальной нагрузке. Наличие изолятора исключает контакт с металлическими частями щита, что важно для соблюдения норм ПУЭ по разделению PEN, N и PE.

Преимущества

• Высокая плотность контактов - четыре точки подключения в компактном корпусе
• Стандартный монтаж на DIN-рейку - совместима с любыми типовыми щитами
• Латунная основа - устойчива к окислению и обеспечивает стабильный контакт
• Синий цвет - удобная визуальная идентификация нулевого проводника
• Долгий срок службы - не требует обслуживания в течение 15 лет

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины и зажимы рассчитаны на медь
• Не следует применять в помещениях с повышенной влажностью и химически активными газами без дополнительной защиты - необработанная поверхность может подвергаться коррозии
• Максимальное сечение провода - 25 мм2; использование более толстых проводов невозможно без доработки
• Не является устройством защиты - не имеет функций автоматического отключения или ограничения тока

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах жилых домов
• Сборка шины PE в промышленных панелях управления насосами и вентиляцией
• Объединение защитных проводников в щите автономного освещения на объектах с высокой степенью защиты IP65
• Замена старой шины в модернизированном щите с сохранением существующего монтажа на DIN-рейку

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение не более 25 мм2 - иначе они не войдут в зажимы
• Обязательно используйте наконечники-гильзы для многожильных проводов - это предотвратит “распушивание” жил при затяжке
• При установке в щит с металлическим корпусом убедитесь, что изолятор шины полностью отделяет её от корпуса - иначе возможен пробой
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить резьбу в латуни
• Шина ШНИ-8х12-4-Д-С от IEK совместима с другими изделиями серии ШНИ - можно комбинировать с фазными шинами того же типа для компактной сборки
