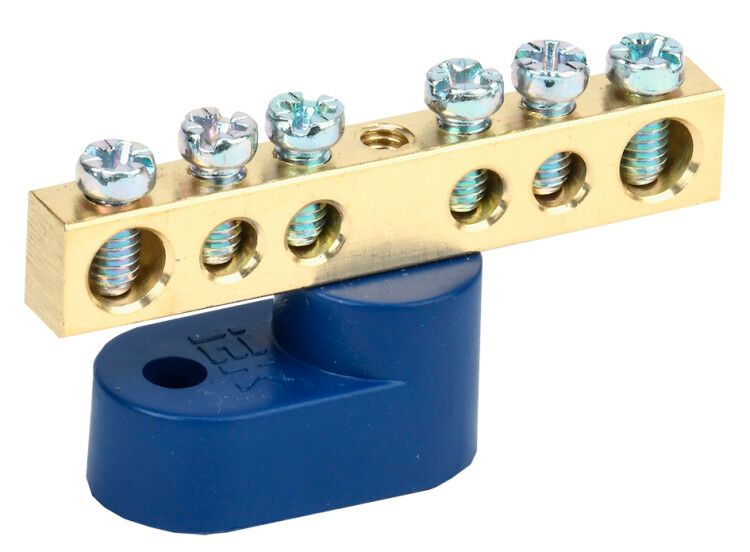

Шина нулевая ШНИ-6х9-6-У1-С на одном угловом изоляторе IEK YNN10-69-6C1-K07

Шина нулевая ШНИ-6х9-6-У1-С на одном угловом изоляторе от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводов в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высоких нагрузках и легко монтируется на DIN-рейку или прямо на панель.

Назначение и область применения

Шина нулевая ШНИ-6х9-6-У1-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах. Применяется там, где требуется одновременное подключение нескольких проводов N и PE - например, в щитах жилых домов, офисов, производственных линий и систем освещения.

Технические характеристики

• Количество контактов: 6 - позволяет подключить до шести проводов
• Номинальный ток: 100 А - выдерживает длительные нагрузки без перегрева
• Рабочее напряжение: 380 В - соответствует трёхфазным сетям 0,4 кВ
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Сечение провода: 16 мм2 - оптимально для медных проводов этого сечения
• Способ монтажа: на монтажную плату - фиксируется через угловой изолятор
• Диапазон температур: от -40 до +50 C - работает в условиях сурового климата
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Поверхность: необработанная - требует осторожной работы при монтаже
• Цвет: синий - визуально отличает нулевую шину от фазных элементов

Совместимость и монтаж

Шина нулевая ШНИ-6х9-6-У1-С крепится на 35-мм DIN-рейку через угловой изолятор. Также возможна прямая фиксация на металлическую панель щита. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Убедитесь, что посадочный диаметр изолятора совпадает с типом рейки - стандарт 35 мм. Монтаж выполняйте при отключенном питании. Не затягивайте болты чрезмерно - это повредит латунные контакты.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в РФ. Латунная основа и изоляция обеспечивают безопасную работу при напряжении до 380 В. Цветовое исполнение (синий) соответствует принятой цветовой маркировке для нулевых проводников. Наличие изолятора предотвращает случайное замыкание на корпус щита.

Преимущества

• Высокая плотность контактов - 6 точек подключения на компактной шине
• Стабильный контакт благодаря латунному материалу - снижает риск нагрева
• Гибкий способ крепления - можно использовать как на DIN-рейке, так и на панели
• Устойчивость к широкому диапазону температур - подходит для холодных и жарких помещений
• Долгий срок службы - 15 лет без потери характеристик при правильной эксплуатации

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Не рассчитана на ток выше 100 А - превышение вызывает перегрев и выход из строя
• Не имеет защиты от внешних воздействий (IP-класс не указан) - устанавливается только внутри закрытых щитов
• Необработанная поверхность - требует аккуратного обращения во время монтажа, чтобы не повредить контактные площадки

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах многоквартирных домов
• Объединение защитных заземлителей (PE) в щите насосной станции
• Сборка нулевой шины в автоматических щитах управления конвейерами
• Формирование общего нуля в распределительных пунктах торговых центров

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимум 16 мм2
• Всегда используйте наконечники-гильзы для многожильных проводов - это исключит ослабление контакта
• При установке на DIN-рейку убедитесь, что угловой изолятор плотно защёлкнут
• Не смешивайте эту шину с другими моделями одной серии - различаются способы крепления (например, 8/1 vs 8/2)
• Проверяйте затяжку болтов после первого включения - тепловое расширение может ослабить контакт
• Артикул ynn10-69-6c1-k07 - сохраняйте его при заказе запасных частей или аналогичных решений
