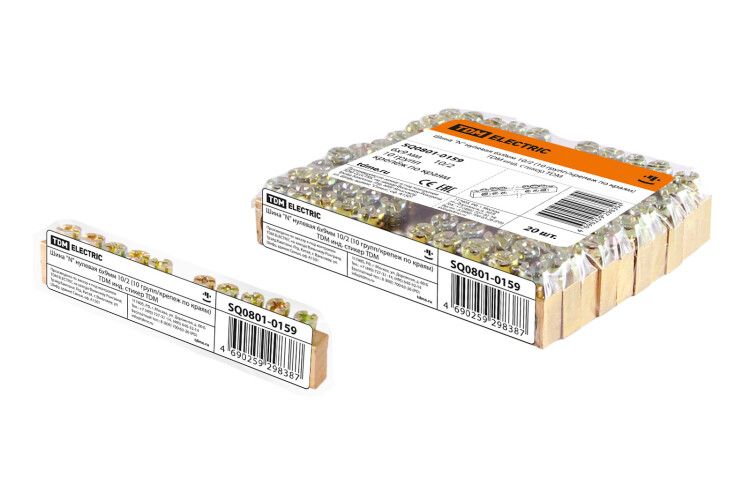

Шина "N" нулевая 6х9мм 10/2 (10 групп/крепеж по краям) инд. стикер | SQ0801-0159 TDM

Шина нулевая 6х9 мм 10/2 (10 групп, крепеж по краям) с индивидуальным стикером от TDM ELECTRIC - это компактный элемент для распределения нулевого провода в электрических щитах. Артикул sq0801-0159 позволяет легко идентифицировать и заменить шину на объекте, а её конструкция обеспечивает надёжное соединение до десяти проводов.

Назначение и область применения

Шина используется для создания единой точки подключения нулевых проводников в распределительных щитах. Применяется в бытовых, коммерческих и промышленных установках: автоматических выключателях, УЗО, реле защиты, системах освещения и управления. Подходит для монтажа в щитах любого типа - от квартирных до крупногабаритных шкафов.

Технические характеристики

• Размеры: 6×9 мм - сечение контактной части;
• Количество групп: 10 точек подключения;
• Общая длина: 1000 мм;
• Материал контактов: латунь с содержанием меди не менее 57% - обеспечивает высокую проводимость и устойчивость к окислению;
• Крепление: два фиксирующих отверстия по краям шины - для монтажа на DIN-рейке или плоской поверхности;
• Индивидуальный стикер: возможность маркировки каждой группы для удобства обслуживания.

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками (35 мм). Для монтажа достаточно зафиксировать её двумя винтами через крайние отверстия. Каждая из 10 групп рассчитана на один проводник сечением до 16 мм2. Перед установкой проверьте, что толщина изоляции провода не препятствует плотному входу в зажим. Не используйте шину для подключения многожильных проводов без наконечников - это снижает надёжность соединения.

Безопасность и стандарты

Произведена в соответствии с требованиями к материалам для электромонтажных изделий. Латунь с высоким содержанием меди соответствует нормам по электропроводности и термостойкости. Шина не имеет сертификата IP, поэтому применяется только внутри закрытых щитов - не предназначена для открытой установки или влажных сред.

Преимущества

• Чёткая разбивка на 10 групп - упрощает диагностику и модификацию цепей;
• Стандартная длина 1000 мм - покрывает большинство типовых решений без необходимости резки;
• Индивидуальные стикеры позволяют сразу пометить каждую группу - минимизирует ошибки при обслуживании;
• Высокая прочность латунных контактов - исключает перегрев даже при длительной нагрузке.

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможна потеря контакта;
• Не работает в условиях повышенной влажности, пыли или внешнего воздействия - требует герметичного корпуса щита;
• Не рекомендуется использовать как шину заземления без согласования с проектом - отличается по назначению от специализированных заземляющих шин;
• Не допускается механическое повреждение или гнутьё шины - нарушает целостность контактов.

Примеры использования

• Подключение нулевых проводов от 10 автоматических выключателей в квартире;
• Распределение N-проводника в щите насосной станции;
• Формирование нулевой шины в пульте управления конвейера;
• Альтернатива сборке из нескольких одиночных клемм - экономит место и время монтажа.

Практические советы

• Перед установкой протестируйте шину на предмет свободного прохода проводов - особенно если используются жилы с толстой изоляцией;
• Убедитесь, что все провода затянуты равномерно - перетяжка может повредить латунную пластину;
• Если нужна шина длиннее 1 м - выбирайте модель SQ0801-0086, которая позволяет собирать шины до 168 отверстий;
• При замене старой шины сохраняйте маркировочные стикеры - они помогут быстро восстановить схему подключения.
