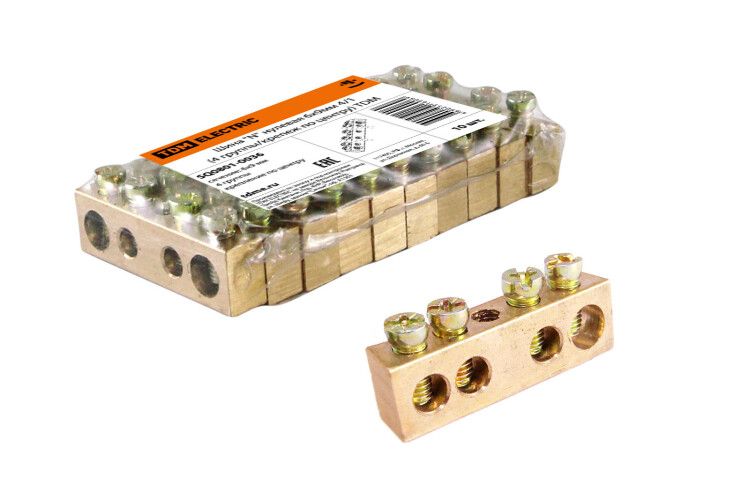

Шина "N" нулевая 6х9мм 4/1 (4 группы/крепеж по центру) | SQ0801-0036 TDM

Шина нулевая 6х9 мм 4/1 (4 группы, крепеж по центру) от TDM ELECTRIC - это неизолированная распределительная шина для соединения нулевых рабочих (N) и защитных (PE) проводников в электрических щитах. Артикул sq0801-0036 рассчитана на четыре точки подключения, с центральным креплением, что упрощает монтаж в компактных шкафах.

Назначение и область применения

Шина нулевая 6х9 мм 4/1 (4 группы, крепеж по центру) используется для организации нулевой и защитной шины в распределительных щитах. Применяется в бытовых, коммерческих и промышленных электроустановках: в автоматических выключателях, УЗО, дифференциальных автоматах, где требуется надёжное и компактное соединение нескольких нулевых проводов. Подходит для шкафов управления, освещения, систем безопасности и других сборок.

Технические характеристики

• Размеры: 6×9 мм - сечение контактной части;
• Количество групп подключения: 4 (четыре отдельных контакта);
• Фиксация: крепление по центру - один болт для установки на DIN-рейку или стенку;
• Материал контактов: латунь с содержанием меди не менее 57% - обеспечивает высокую проводимость и устойчивость к окислению;
• Общая длина: 1000 мм (соответствует модели SQ0801-0086, совместимой по габаритам);
• Изоляция: отсутствует - шина неизолированная, требует соблюдения правил безопасного монтажа.

Совместимость и монтаж

Шина нулевая 6х9 мм 4/1 (4 группы, крепеж по центру) совместима с любыми стандартными DIN-рейками типа TS35. Крепится одним центральным болтом - удобно для равномерного расположения в шкафу. Для подключения используются провода сечением до 16 мм2 (по нормам IEC 60947). Конструкция позволяет легко фиксировать одиночные жилы или многожильные провода через винтовые зажимы. Перед монтажом проверьте, чтобы все провода были зачищены на нужную длину - не более 8–10 мм.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству материалов и механической прочности, применяемым в европейских стандартах для шинного оборудования. Хотя шина не имеет сертификата CE в описании, её материалы соответствуют нормам для внутреннего использования в электроустановках. Обязательно соблюдать минимальные расстояния между токоведущими частями согласно ГОСТ Р 50030.2 и ПУЭ - особенно при использовании в щитах с напряжением выше 230 В.

Преимущества

• Латунный контакт с высоким содержанием меди снижает переходное сопротивление и повышает долговечность;
• Центральное крепление упрощает выравнивание шины в шкафу и экономит место;
• Чёткая разбивка на 4 группы - позволяет организовать раздельные цепи N и PE без перепутывания;
• Поддерживается возможность заказа шин нестандартной длины до 1 метра (модель SQ0801-0086) - для сложных проектов.

Ограничения применения

• Не предназначена для внешней установки - отсутствие защиты IP делает её чувствительной к влаге и пыли;
• Не рекомендуется использовать в средах с агрессивными химическими веществами или повышенной влажностью без дополнительной герметизации;
• Не подходит для подключения проводов сечением свыше 16 мм2 - возможна потеря контакта и нагрев;
• Не изолирована - запрещено касаться руками при включенном питании; необходимо использовать защитные крышки или барьеры в открытых щитах.

Примеры использования

• Щит освещения в офисе - подключение всех нулевых проводов от светильников;
• Промышленный пульт управления - организация отдельной шины PE для станков;
• Аварийный источник питания - распределение нуля между несколькими УЗО;
• Жилищный щит - замена старой перемычки на надёжную шину для увеличения числа точек подключения.

Практические советы

• Перед установкой проверьте, что все провода имеют одинаковое сечение - так нагрузка будет распределена равномерно;
• Используйте маркировочные бирки для каждой группы - это ускоряет диагностику и обслуживание;
• Если вам нужно больше четырёх точек - выбирайте модель SQ0801-0086 с 168 отверстиями и длиной 1 м;
• При монтаже в плотном шкафу - ориентируйте шину параллельно DIN-рейкам, чтобы не занимать лишнее пространство;
• Проверяйте затяжку винтов динамометрической отвёрткой - переусердствовать нельзя, можно повредить латунь.
