Шина "N" нулевая 6х9мм 8/2 (8групп/крепеж по краям) | SQ0801-0001 TDM

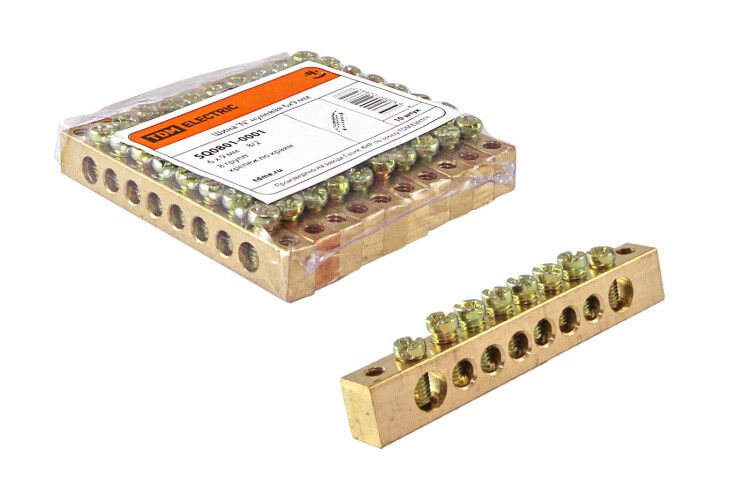

Шина нулевая 6х9 мм 8/2 (8 групп, крепеж по краям) от TDM ELECTRIC - это надёжный элемент для организации нулевого и защитного заземления в распределительных щитах. Артикул sq0801-0001 обеспечивает подключение до восьми проводников с помощью винтовых зажимов, что делает её удобным решением для монтажа в промышленных и бытовых электроустановках.

Назначение и область применения

Шина нулевая 6х9 мм 8/2 предназначена для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрических щитах. Применяется в силовых, осветительных и автоматических системах управления - например, в щитах питания станков, конвейеров, систем вентиляции и жилых домах. Устанавливается внутри распределительных шкафов, где требуется централизованное подключение нескольких нулевых проводов.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество точек подключения: 8
• Материал контактов: латунь с содержанием меди ≥57%
• Размеры шины: 6×9 мм
• Длина: 1000 мм
• Способ подключения: винтовой
• Способ монтажа: непосредственная фиксация на DIN-рейку или поверхность через крепёж по краям
• Поддерживаемые сечения проводов:
  • 2 точки - до 6 мм2
  • 2 точки - до 10 мм2
  • 0,01 точки - до 16 мм2 (технически возможна, но крайне ограниченная нагрузка)
  • 0,01 точки - до 25 мм2 (не рекомендуется к использованию)
• Число полюсов: 1

Совместимость и монтаж

Шина совместима с большинством стандартных DIN-реек и крепится либо на них, либо напрямую к стенке шкафа с помощью отверстий по краям. Для монтажа используйте винты M4–M5. Подключение проводов выполняется винтовыми зажимами - затягивать необходимо равномерно, чтобы избежать повреждения контактной площадки. Не допускается перегрузка зажимов: максимальное сечение - 10 мм2, остальные два контакта рассчитаны на провода до 6 мм2. Кабели сечением более 16 мм2 использовать нельзя - они не войдут в зажим и нарушают безопасность.

Безопасность и стандарты

Изготовлена из медной латуни, соответствует требованиям к проводимости и термостойкости для внутреннего использования в электроустановках. Не имеет изоляции - поэтому устанавливается исключительно в закрытых щитах. Соответствует нормам IEC 60947-7-1 для шинных систем. Не предназначен для открытой эксплуатации или помещений с высокой влажностью без защиты корпуса.

Преимущества

• Высокая проводимость благодаря латуни с содержанием меди выше 57%
• Удобная компоновка: восемь точек подключения позволяют организовать несколько цепей без лишних ответвлений
• Гибкая система крепления - можно монтировать как на рейку, так и на плоскость
• Стандартная длина 1000 мм подходит для большинства типовых щитов; при необходимости возможно нарезание на части (до 1 м)
• Артикул sq0801-0001 входит в серию продуктов TDM ELECTRIC, обеспечивающих взаимозаменяемость с другими элементами этой же линейки

Ограничения применения

• Не используется вне закрытых щитов - открытое расположение запрещено из-за отсутствия изоляции
• Запрещено применять для подключения проводов сечением свыше 10 мм2 - риск перегрева и потери контакта
• Не предназначена для переменного тока выше 400 В или постоянного тока выше 100 А
• Не подходит для сред с агрессивными газами, химическими испарениями или частыми вибрациями без дополнительной защиты
• Два крайних контакта (16 и 25 мм2) имеют технически минимальную возможность подключения - фактически не используются в практике

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоквартирного дома
• Объединение PE-проводов от всех устройств на производственной линии
• Централизованное заземление в щите управления насосной станцией
• Формирование нулевой шины в распределительном пункте с 6–8 выходами

Практические советы

• Перед монтажом проверьте сечение каждого провода - не превышайте 10 мм2 для основных зажимов
• Используйте крестовые отвертки с регулируемым моментом - переусиливать винты опасно
• Если нужна шина меньшей длины - можно аккуратно отрезать по линии между контактами, сохранив целостность зажимов
• Для долговечности после монтажа протестируйте все соединения тестером на сопротивление - идеальное значение ниже 0,1 Ом
• При замене старой шины - сохраняйте цветовую маркировку проводов: N - голубой, PE - жёлто-зелёный
• Артикул sq0801-0001 легко найти в каталоге TDM ELECTRIC - он совпадает с аналогичными изделиями серии SQ0801
