Шина ''N'' нулевая 6х9 мм на двух угловых синих изоляторах 8 групп, REXANT - 11-2326 MEET

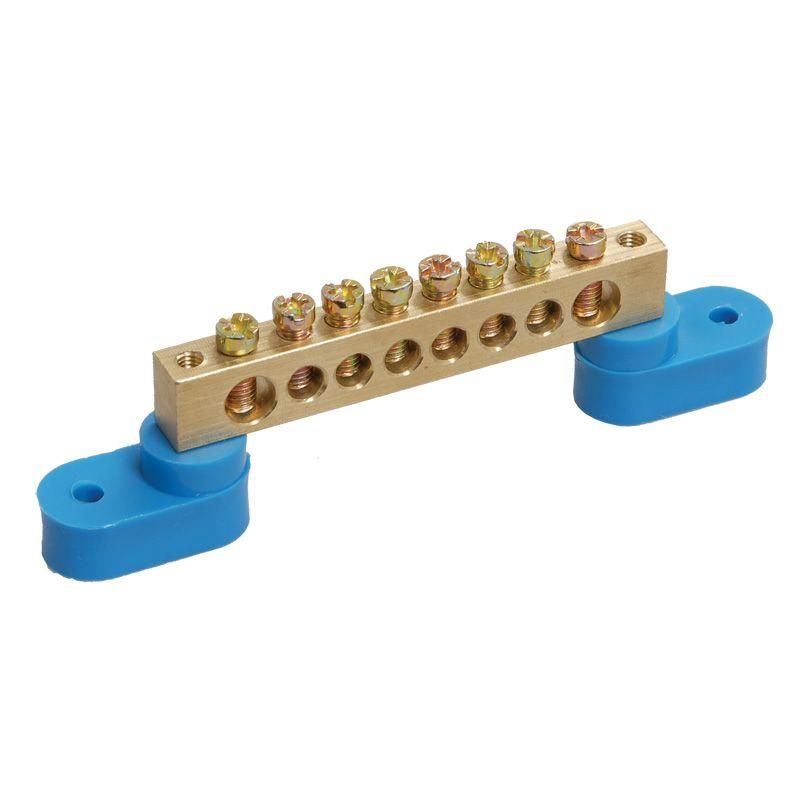

Шина нулевая 6х9 мм на двух угловых синих изоляторах 8 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах. Артикул 11-2326 обеспечивает надёжное соединение до восьми проводников с сечением 16 мм2, рассчитано на ток до 100 А и монтируется на DIN-рейку.

Назначение и область применения

Шина нулевая 6х9 мм на двух угловых синих изоляторах 8 групп используется для объединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для жилых, коммерческих и промышленных объектов. Применяется в системах TN-S и TN-C-S, где требуется выделенный контакт для заземления. Может использоваться для подключения проводов от автоматических выключателей, УЗО, дифавтоматов и других устройств.

Технические характеристики

• Количество контактов: 8
• Номинальный ток: 100 А
• Диапазон сечений проводов: 16 мм2 (максимальное)
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Изоляция: да - корпус установлен на двух пластиковых угловых изоляторах, исключающих случайное замыкание на металлический корпус щита
• Рабочая влажность: не выше 90% относительной влажности
• Габариты: 6×9 мм - размеры самой шины; изоляторы обеспечивают необходимый воздушный зазор

Совместимость и монтаж

Шина REXANT 11-2326 совместима со всеми стандартными DIN-рейками по ГОСТ Р МЭК 60715. Для монтажа достаточно защёлкнуть её на рейку - никаких болтов или инструментов не требуется. Каждый контакт предназначен для одного провода сечением до 16 мм2. Не рекомендуется затягивать несколько проводов в один зажим - это снижает надёжность соединения. Все винты доступны для обслуживания сверху, без демонтажа шины.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Латунная шина и изолирующие элементы проходят контроль на тепловую стойкость и электрическую прочность. Наличие изоляторов предотвращает риск возникновения пробоя на корпус щита. Работает в условиях, соответствующих классу защиты IP20 (защита от прикосновения и крупных предметов, но не от воды).

Преимущества

• Высокая проводимость благодаря латуни - меньше нагрева при нагрузке
• Угловые синие изоляторы повышают безопасность и позволяют легко определить тип шины визуально
• Стандартный форм-фактор - совместима с любыми типовыми щитами
• Не требует дополнительных креплений - быстрый монтаж и замена
• Устойчивость к коррозии - долгий срок службы даже в помещениях с повышенной влажностью

Ограничения применения

• Не предназначена для работы при температуре ниже -40 C или выше +70 C - указанные условия не проверены производителем
• Не допускается использование в средах с агрессивными газами, паром или химическими испарениями
• Максимальное сечение провода - 16 мм2; попытки вставить больший провод приведут к плохому контакту и перегреву
• Не следует применять в качестве фазной шины - она предназначена только для N и PE
• Рабочая влажность не должна превышать 90% - в сырых помещениях (бассейны, подвалы) требуется дополнительная герметизация

Примеры использования

• Подключение нулевых проводов от группы автоматов в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования
• Сборка распределительного щита на производстве - для станков, конвейеров, насосов
• Замена старой шины в модернизируемом щите - точная замена по количеству контактов и форме

Практические советы

• Перед монтажом убедитесь, что сечение всех подключаемых проводов ≤ 16 мм2 - иначе контакт будет ненадёжным
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу в латуни
• Проверьте соответствие цвета изоляторов: синие - это всегда нулевые/земляные шины, чтобы избежать путаницы с фазными
• Если в щите мало места - можно использовать две шины REXANT 11-2326 рядом, соблюдая минимальный зазор между ними
• При сборке щита используйте этикетки - пометьте каждый контакт, особенно если подключено много проводов
