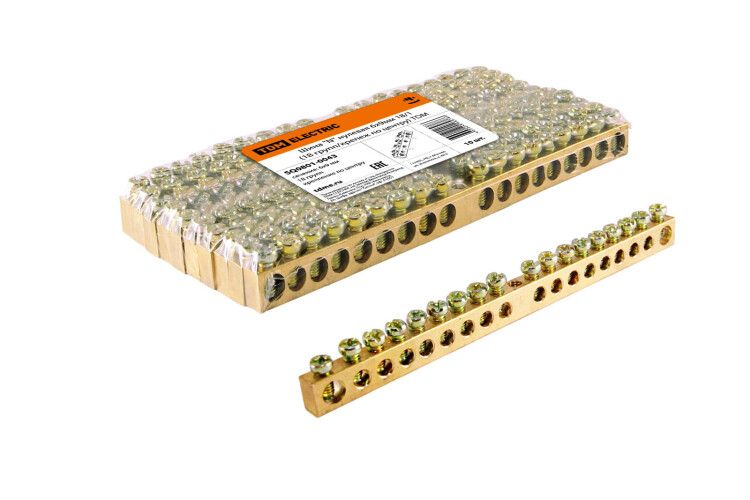

Шина "N" нулевая 6х9мм 18/1 (18 групп/крепеж по центру) | SQ0801-0043 TDM

Шина нулевая 6х9 мм 18/1 (18 групп, крепеж по центру) от TDM ELECTRIC - это компактный распределительный элемент для организации нулевого провода в электрических щитах. Артикул sq0801-0043 рассчитан на подключение до 18 проводов и фиксируется центральным креплением, что упрощает монтаж в ограниченном пространстве.

Назначение и область применения

Шина нулевая 6х9 мм 18/1 (18 групп, крепеж по центру) используется для равномерного распределения нулевого проводника между несколькими устройствами в электрощите. Применяется в силовых, осветительных и автоматизированных системах: жилых домах, офисах, промышленных щитах, панелях управления станков и конвейеров. Подходит как для новых монтажей, так и для модернизации существующих распределительных устройств.

Технические характеристики

• Размеры: 6×9 мм - сечение контактной части, оптимально для проводов до 16 мм2
• Количество контактов: 18 групп - возможность подключения до 18 одиночных проводов
• Материал контактов: латунь с содержанием меди не менее 57% - обеспечивает высокую проводимость и долговечность
• Тип крепления: центральное - фиксация одним болтом на DIN-рейке, удобна для компактных щитов
• Форма: прямая, однополюсная - предназначена исключительно для N-проводника (нулевой шины)

Совместимость и монтаж

Шина нулевая 6х9 мм 18/1 (18 групп, крепеж по центру) совместима со всеми стандартными DIN-рейками типа TS35. Крепление осуществляется через центральный отверстие - достаточно затянуть один винт. Для надёжного соединения используйте провода с зачищенной изоляцией длиной 8–10 мм. Концевые наконечники (например, НШВИ) рекомендованы для многожильных проводов. Убедитесь, что суммарное сечение всех подключаемых проводов не превышает допустимую нагрузку шины - в данном случае она рассчитана на ток до 100 А (по нормам IEC 60947-7-1).

Преимущества

• Высокая плотность контактов: 18 точек на минимальной площади - экономия места в щите
• Латунные контакты с высоким содержанием меди - снижают нагрев и окисление
• Центральная фиксация - упрощает выравнивание и уменьшает риск перекоса при монтаже
• Универсальность: подходит как для нулевой, так и для PE-шин (при условии соблюдения изоляционных требований)

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможен перегрев и плохой контакт
• Не имеет встроенной защиты от случайного прикосновения - требуется установка в закрытый щит
• Не применяется в качестве фазной шины - только для нулевого и заземляющего проводников
• Централизованное крепление ограничивает гибкость расположения - нельзя сместить шину в сторону без изменения положения всей конструкции

Примеры использования

• Подключение нулей от автоматических выключателей в квартирном щите
• Объединение нулевых проводов от нескольких датчиков в панели управления станком
• Распределение заземляющих проводников в промышленном щите (если установлены изолирующие перемычки)
• Замена старой “скрутки” нулей на стандартизированную шину для повышения безопасности

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия под крепёж (обычно 5 мм) и размера болта на рейке
• Не перетягивайте винты - это может деформировать латунные контакты и нарушить контакт
• Если нужна шина с другим числом контактов - серия TDM ELECTRIC предлагает аналоги от 2 до 24 групп
• Для сложных схем с множеством проводов комбинируйте эту шину с другими элементами серии - например, с фазными шинами того же размера
• После монтажа проверьте все соединения тестером на отсутствие повышенного сопротивления
