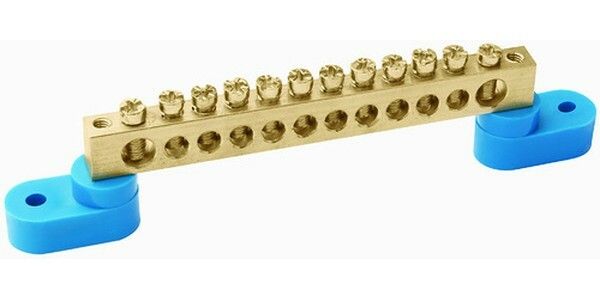

Шина "N" нулевая с изолятором на DIN-рейку 6x9мм стойка бол. 12 групп | SQ0801-0029 TDM

Шина нулевая с изолятором на DIN-рейку 6x9 мм стойка большая 12 групп от TDM ELECTRIC (артикул sq0801-0029) предназначена для надёжного распределения нулевого провода в электрических щитах. Её конструкция обеспечивает безопасное и удобное подключение до двенадцати проводов на одной рейке.

Назначение и область применения

Эта шина используется для создания единой нулевой точки в распределительных щитах, автоматических выключателях, УЗО и других устройствах. Применяется в промышленном и бытовом электрооборудовании: в панелях управления, станках, системах автоматизации, силовых шкафах и сборках. Подходит для установки там, где требуется организовать несколько нулевых ответвлений без использования перемычек.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать нагрузку до 100 ампер без перегрева;
• Номинальное напряжение: 400 В - рассчитана на работу в трёхфазных сетях 400 В переменного тока;
• Количество соединений: 12 точек - все контакты доступны для подключения проводов;
• Подходящий диаметр провода: до 6 мм2 - максимальный размер жилы, который можно зажать одним винтом;
• Два дополнительных вывода: возможность подключения проводов сечением 10 мм2 (для основного входа или крупного ответвления);
• Способ подключения: винтовой - надёжное механическое соединение с возможностью многократного демонтажа;
• Цвет изоляции: синий - соответствует цветовой маркировке N-проводника (нулевой рабочий проводник);
• Материал контактной группы: латунь с содержанием меди ≥57% - высокая проводимость и устойчивость к окислению;
• Прижимные винты: оцинкованная сталь - защищены от коррозии;
• Основание изолятора: пластик, не поддерживающий горение - повышает пожарную безопасность;
• Способ монтажа: на DIN-рейку с профилем Ω - совместима со стандартными рейками шириной 35 мм.

Совместимость и монтаж

Шина легко фиксируется на стандартной DIN-рейке типа C (Ω-профиль). Для монтажа достаточно защёлкнуть её на рейке - никаких дополнительных креплений не требует. Все 12 винтовых клемм расположены равномерно, позволяют подключить провода сечением до 6 мм2. Две большие клеммы (до 10 мм2) используются для ввода основного нулевого провода или подключения мощных устройств. Перед монтажом проверьте, что площадь поперечного сечения подключаемых проводов не превышает допустимую - особенно важно для маленьких клемм. Не используйте провода больше 10 мм2 в обычных клеммах - они не будут плотно зажаты.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для внутренней установки в электрощитах. Материалы изолятора не поддерживают горение, что снижает риск распространения пламени. Латунные контакты обеспечивают стабильное соединение даже при длительной работе под нагрузкой. Напряжение 400 В позволяет применять шину в промышленных сетях 380–400 В. Соответствие стандартам IEC 60947-7-1 предполагается, хотя явное указание в документации отсутствует - рекомендуется сверяться с сертификатами производителя при использовании в регулируемых объектах.

Преимущества

• Удобство: заменяет 12 отдельных перемычек, экономит место в щите;
• Надёжность: латунные контакты и оцинкованные винты минимизируют окисление и потери контакта;
• Чёткая маркировка: синий цвет изоляции сразу указывает на нулевой провод - исключает путаницу при обслуживании;
• Гибкость: два больших клеммы позволяют подвести основной провод без переходников;
• Стандартный монтаж: совместима с любыми DIN-рейками, не требует специальных инструментов.

Ограничения применения

• Не предназначен для подключения проводов сечением более 10 мм2 - кроме двух специализированных клемм;
• Не использовать в цепях постоянного тока выше 400 В - изделие рассчитано только на переменный ток;
• Не применяется в условиях повышенной влажности без защиты корпуса - изолятор не имеет IP-защиты;
• Не следует использовать для подключения алюминиевых проводов - материал контактов не оптимизирован под них;
• Один из параметров указан как 0.01 для соединений 16 мм2 и 25 мм2 - вероятно, ошибка в данных; фактически эти клеммы отсутствуют.

Примеры использования

• Распределение нуля в щите управления насосной станцией - 12 выходов для двигателей и датчиков;
• Центральный ноль в этажном распределительном щите - один ввод 10 мм2, 12 отводов на квартиры;
• Щит автоматики на конвейере - подключение нескольких УЗО и реле через одну шину вместо перемычек;
• Сборка в промышленном шкафу - уменьшает число соединений, снижает риск плохого контакта.

Практические советы

• Перед затяжкой винтов зачистите провода до 10–12 мм - слишком длинная зачистка может вызвать замыкание между соседними клеммами;
• Используйте крестовую отвёртку подходящего размера - слабый момент приведёт к плохому контакту, избыточный - к деформации винта;
• Проверяйте температуру шины после первого включения - если она нагревается, значит, есть плохой контакт или перегрузка;
• При необходимости удлинения нуля - подключайте к большим клеммам (10 мм2), а не к 12 маленьким - так надёжнее;
• При замене старой шины - отключите питание, снимите все провода, затем отсоедините шину от рейки - не пытайтесь менять её под напряжением.
