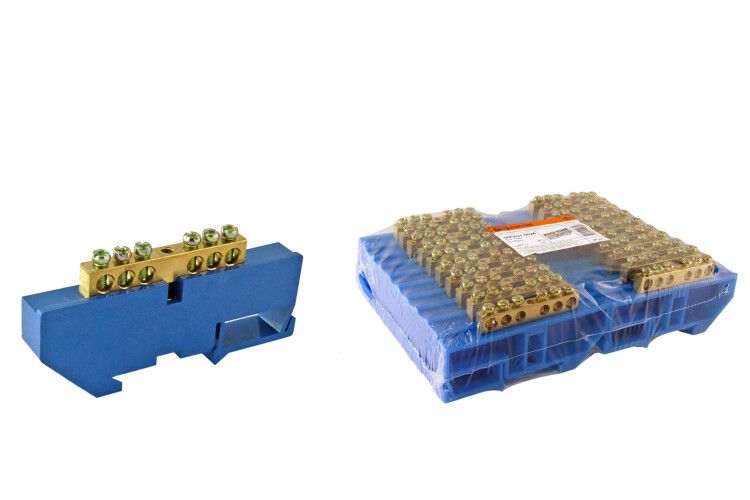

Шина "N" нулевая с изолятором на DIN-рейку 6x9мм стойка бол. 6 групп | SQ0801-0026 TDM

Шина нулевая с изолятором на DIN-рейку 6x9 мм стойка большая 6 групп от TDM ELECTRIC (артикул sq0801-0026) предназначена для надёжного распределения нулевого провода в электрических щитах. Её конструкция обеспечивает безопасное и удобное подключение до шести проводов на одной платформе, что упрощает монтаж и обслуживание.

Назначение и область применения

Эта шина используется для создания единой нулевой точки в распределительных щитах, автоматических выключателях, УЗО и других устройствах. Применяется в промышленном и коммерческом электрооборудовании: в панелях управления, станках, системах автоматизации, силовых шкафах и распределительных устройствах. Подходит как для новых установок, так и для модернизации существующих схем.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В
• Количество соединений: 6 точек для проводов до 6 мм2 каждая
• Два дополнительных контакта: возможность подключения двух проводов до 10 мм2
• Способ подключения: винтовой - надёжное зажимное соединение с возможностью многократной переподгонки
• Цвет изоляции: синий - соответствует стандартному цветовому кодированию нулевых проводников
• Основание: пластик, не поддерживающий горение - повышает пожаробезопасность
• Контактная группа: латунь с содержанием меди ≥57% - высокая электропроводность и устойчивость к окислению
• Способ монтажа: фиксация на DIN-рейку типа C (Ω-профиль) - совместима со всеми стандартными рейками

Совместимость и монтаж

Шина легко крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на профиль - никаких дополнительных крепёжных элементов не требуется. Каждый контакт затягивается винтом; рекомендуется использовать отвертку с плоским жалом. Максимальный сечения проводов: до 6 мм2 для основных 6 контактов, до 10 мм2 для двух дополнительных. Провода сечением более 10 мм2 (например, 16–25 мм2) не подходят - они не войдут в зажимы. Нельзя использовать провода AWG 4/0 или 250 kcmil - они слишком толстые для данной модели.

Безопасность и стандарты

Изоляционное основание выполнено из самозагасающего пластика, соответствующего требованиям UL94 V-0. Латунные контакты обеспечивают стабильное соединение даже при циклических нагрузках. Шина не имеет сертификата IP, поэтому применяется только внутри закрытых щитов - не допускается использование во влажных, пыльных или открытых средах.

Преимущества

• Удобство: все 6 соединений расположены на одном корпусе - экономит место в щите
• Надёжность: латунные контакты и прочные винты снижают риск ослабления соединения
• Безопасность: синяя изоляция исключает путаницу с фазными проводниками
• Стандартность: совместима с любыми устройствами на DIN-рейке
• Долговечность: материал не подвержен коррозии и не теряет механическую прочность при температурных колебаниях

Ограничения применения

• Не предназначен для переменного тока выше 400 В - запрещён в сетях 690 В и выше
• Не подходит для проводов сечением свыше 10 мм2 - попытки насильно вставить большие провода повредят зажим
• Не имеет защиты от внешних воздействий - нельзя устанавливать вне электрических шкафов
• Не рассчитана на частые отключения - не является коммутирующим устройством
• Не поддерживает подключение проводов AWG 2–4/0 - эти типы проводов просто не поместятся

Примеры использования

• Распределение N-проводника в щите освещения с несколькими УЗО
• Подключение нулей от нескольких частотных преобразователей на производстве
• Центральная нулевая шина в распределительном щите торгового центра
• Финальное соединение всех нулевых проводов перед входом в счётчик

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤10 мм2 - особенно важно для двух дополнительных контактов
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу
• Используйте шины такого же типа для PE и N - не смешивайте функциональные нули и защитные проводники
• При замене старой шины - убедитесь, что новая (sq0801-0026) точно соответствует по числу контактов и габаритам
• Для больших проектов с десятками подключений используйте несколько таких шин параллельно - не перегружайте одну
