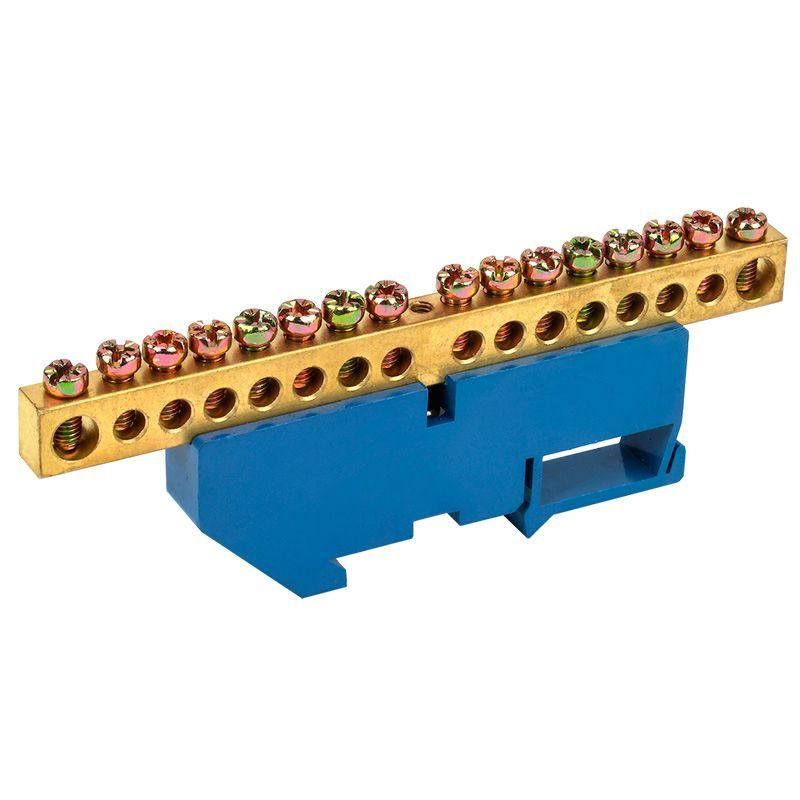

Шина ''N'' нулевая с синим изолятором на DIN-рейку 8x12 мм стойка бол. 16 групп, REXANT - 11-2351 MEET

Шина нулевая с синим изолятором на DIN-рейку 8x12 мм, стойка болтовая, 16 групп от REXANT (артикулы 11-2351 и etm11-2351) используется для сборки нулевых и защитных проводников в распределительных щитах. Латунная основа и изолирующий корпус обеспечивают безопасную работу даже в условиях повышенной влажности.

Назначение и область применения

Эта шина применяется для объединения нескольких нулевых (N) и защитных заземляющих (PE) проводников в одном месте. Подходит для установки в бытовых, коммерческих и промышленных электрощитах. Может использоваться для подключения проводов в системах TN-S и TN-C-S. Также допускается применение для фазных проводников, если требуется равномерное распределение нагрузки между несколькими цепями.

Технические характеристики

• Количество контактных групп: 16
• Номинальный ток: 160 А - позволяет выдерживать значительные нагрузки без перегрева
• Рабочее напряжение: до 400 В переменного тока (стандарт для сетей 230/400 В)
• Диапазон сечений проводов: до 25 мм2 - совместима с медными и алюминиевыми жилами указанного сечения
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания
• Способ монтажа: крепление на DIN-рейку 35 мм (стандарт EN 60715)
• Габариты: 8×12 мм - компактный профиль, удобен для плотной укладки в щите
• Максимальная относительная влажность: 90% - можно использовать в помещениях с высокой влажностью, кроме мест с постоянным воздействием воды

Совместимость и монтаж

Шина легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для монтажа достаточно защелкнуть её на рейку - дополнительные крепления не требуются. Каждый контакт рассчитан на один провод сечением до 25 мм2. Перед затяжкой болтов проверьте, чтобы жила была полностью вставлена в гнездо и не имела повреждений. Не используйте силовые инструменты - момент затяжки должен быть умеренным, чтобы не деформировать латунные контакты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках. Материалы сертифицированы на соответствие нормам RoHS. Синий изолятор предотвращает случайное касание токоведущих частей, снижая риск поражения током. Применение в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1 рекомендовано для надёжной работы в течение всего срока службы.

Преимущества

• Высокая теплостойкость латуни - минимизирует нагрев при длительной работе на максимальном токе
• Удобство обслуживания - все 16 точек доступны для осмотра и диагностики без демонтажа
• Защита от коррозии - латунь не ржавеет, как сталь, и не теряет проводимость при влажности до 90%
• Цветной изолятор - синий цвет стандартизирован для нулевых проводников, упрощает визуальное различение в щите
• Стандартный форм-фактор - совместим с большинством типовых распределительных щитов

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты IP выше, чем базовая изоляция
• Запрещено использование в средах с постоянным попаданием воды, масел или химически активных веществ
• Не следует применять для проводов сечением более 25 мм2 - возможна потеря контакта и перегрев
• Не рекомендуется для многожильных проводов без наконечников - есть риск ослабления контакта при вибрации
• Не подходит для автоматических выключателей с номиналом выше 160 А - шина не рассчитана на большие токи

Примеры использования

• Подключение нулевых проводов от группы розеток в квартирном щите
• Объединение защитных заземлителей в промышленном щите станков
• Сборка PE-проводников от светильников и оборудования в офисном помещении
• Распределение нулей в щитах с множеством УЗО и дифференциальных автоматов

Практические советы

• Перед установкой проверьте, что сечение всех подключаемых проводов не превышает 25 мм2 - иначе они не войдут в гнёзда
• Используйте наконечники типа НШВИ для многожильных проводов - это повысит надёжность контакта
• Не смешивайте алюминиевые и медные провода на одной шине - возможна гальваническая коррозия
• При монтаже в щитах с ограниченным пространством учтите, что шина занимает 8×12 мм - планируйте расположение других элементов
• Проверяйте затяжку болтов через год после установки - особенно в условиях вибраций или температурных колебаний
